适配小型格斗机器人的行星减速驱动装置

　　在1磅级抗衡格斗机器人的动力系统选型中，动力单元的扭矩密度、输出轴刚性以及安装适配性是决定整机对抗表现的核心指标，这套驱动装置正是针对这类小型竞技机器人的紧凑安装空间与瞬时大扭矩输出需求开发的传动组合。整套装置以030规格微型有刷电动机作为动力源，匹配减速比22.5:1的16mm直径行星变速箱，从结构设计阶段就完全围绕小型格斗机器人的舱内布局约束展开，没有沿用通用微型减速电机的标准化外壳尺寸，而是针对竞技场景的抗冲击需求做了多处针对性优化。

　　从实际应用场景来看，这类1磅级格斗机器人的整机重量通常控制在453g左右，内部舱体的径向安装空间普遍不超过18mm，轴向长度预留往往不足50mm，常规的直齿减速电机不仅减速比难以做到20以上，输出轴的径向承受能力也无法满足格斗对抗中武器碰撞、机身顶撞带来的侧向载荷。这套驱动装置的行星变速箱采用三级行星轮传动结构，每级行星架都做了同轴度公差优化，内齿圈与电机外壳采用过盈配合加横向销钉固定，避免对抗中受到冲击时出现齿圈错位、传动打滑的问题。输出端采用加长型D型截面轴，轴伸长度根据格斗机器人的武器安装需求做了延长设计，不需要额外加装轴套就可以直接固定行走轮或者旋转武器，轴的材质选用调质处理的45号钢，表面做发黑防锈处理，径向跳动量控制在0.02mm以内，即使在高速旋转或者受到侧向撞击时，也不会出现轴体弯曲导致的传动卡滞。

　　设计过程中，电机与变速箱的连接端没有采用常规的胶粘固定方式，而是在电机端盖与变速箱连接法兰处设计了两个对称的定位销孔，装配时先通过定位销保证电机轴与变速箱输入轴的同轴度，再用紧固螺丝将两者锁死，既提升了装配精度，也避免了机器人在对抗中受到剧烈震动时，电机与变速箱出现松脱分离的问题。电机外壳与变速箱外壳的衔接处做了台阶式止口设计，配合间隙控制在0.01mm以内，既可以阻挡竞技场地内的金属碎屑、灰尘进入变速箱内部磨损齿轮，也能提升整体外壳的结构强度，在受到正面撞击时不会出现外壳凹陷卡滞内部转子的情况。

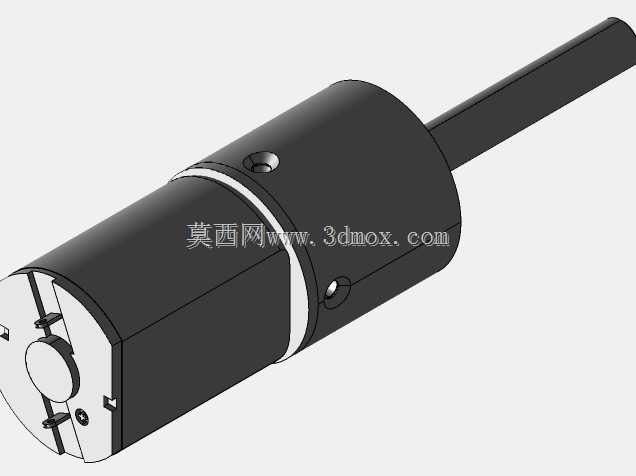

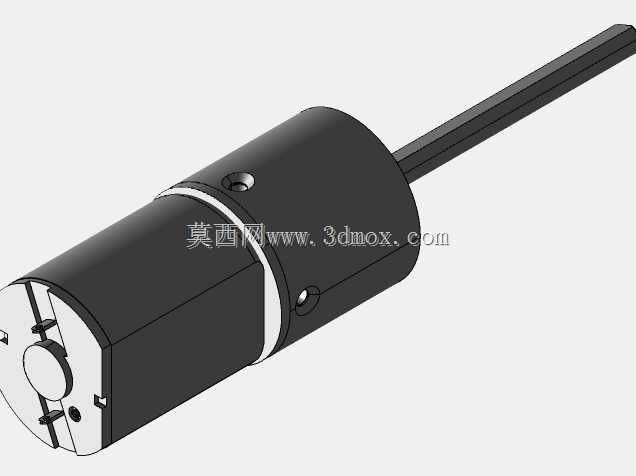

　　从安装边界来看，整套驱动装置的主体圆柱直径为16mm，不含输出轴的主体长度为34mm，输出轴直径为3mm，轴伸长度为28mm，安装时只需要在机器人的舱板上开设直径16.2mm的安装孔，通过侧面两个M2的顶丝孔就可以将整套装置完全固定，不需要额外设计复杂的安装支架，能够最大限度节省舱内的宝贵空间，给电池、控制系统以及武器结构留出更多布局余量。电机的接线端采用直出式焊片设计，没有额外的接线端子，用户可以根据自身的布线需求直接焊接导线，减少接插件带来的接触电阻与额外空间占用，适配7.4V到11.1V的常规航模锂电池供电，在额定电压下空载转速可以达到320rpm，堵转扭矩能够达到1.2N·m，完全满足1磅级格斗机器人的行走驱动或者轻型旋转武器的动力需求。

　　在传动效率方面，这套行星变速箱的齿轮全部采用粉末冶金材质压制成型后做精整处理，齿形精度达到7级，相比直齿减速结构，行星传动的运转噪音更低，传动效率可以达到85%以上，在连续运转工况下的温升控制在30K以内，不会因为长时间对战出现电机过热退磁、齿轮润滑失效的问题。变速箱内部的润滑脂选用低温性能优异的锂基脂，即使在冬季低温的竞技场地环境下，也不会出现润滑脂凝固导致启动阻力过大的问题。输出轴的支撑端采用两个微型深沟球轴承做前后支撑，相比铜套支撑结构，轴承的旋转阻力更小，耐磨性能更好，能够承受更大的轴向与径向载荷，在机器人被掀翻、输出轴直接撞击场地地面时，也不会出现轴体下沉、扫膛的问题。

　　针对格斗机器人经常出现的线路拉扯问题，电机的出线位置做了圆弧过渡处理，没有尖锐的棱角，避免布线时导线绝缘层被外壳割破造成短路。整套装置的重量控制在18g以内，在同扭矩等级的减速驱动单元中重量优势明显，能够帮助设计者更好地控制整机重量分配，把更多的重量配额留给武器结构或者装甲防护部分。实际装配测试中，这套驱动装置可以直接适配市面上多数1磅级格斗机器人的标准安装位，不需要对原有舱体结构做修改就可以直接替换原有动力单元，安装后整机的行走响应速度更快，武器的启动扭矩更足，在对抗中能够提供更稳定的动力输出，不会因为负载突变出现电机堵转停转的情况。
