NEMA17规格0.4A步进电机三维结构设计

　　在桌面级3D打印机、小型数控雕刻机、自动化送料机构这类对空间占用要求严苛的轻载自动化场景里，42机座也就是NEMA17规格的步进电机一直是应用占比最高的驱动执行元件，本次呈现的这款0.4A额定电流的步进电机结构，完全按照量产实物的装配关系完成三维建模，所有配合面的公差预留、安装孔位的位置度都参照行业通用的安装规范做了还原，能直接用于整机装配的干涉检查、运动仿真环节。

　　从实际选型的工程逻辑来看，这类小电流的NEMA17步进电机，大多适配12V直流供电场景，0.26Nm的保持扭矩刚好能覆盖小型滑台的往复驱动、3D打印机挤出机构送料、桌面机械臂关节转动这类负载不大但对位置控制精度有要求的工况，1.8度的固有步距角在不做细分驱动的情况下就能满足多数轻载设备的定位精度要求，搭配常规的A4988、DRV8825这类常用步进驱动板就能直接工作，不需要额外做参数匹配的复杂调试。

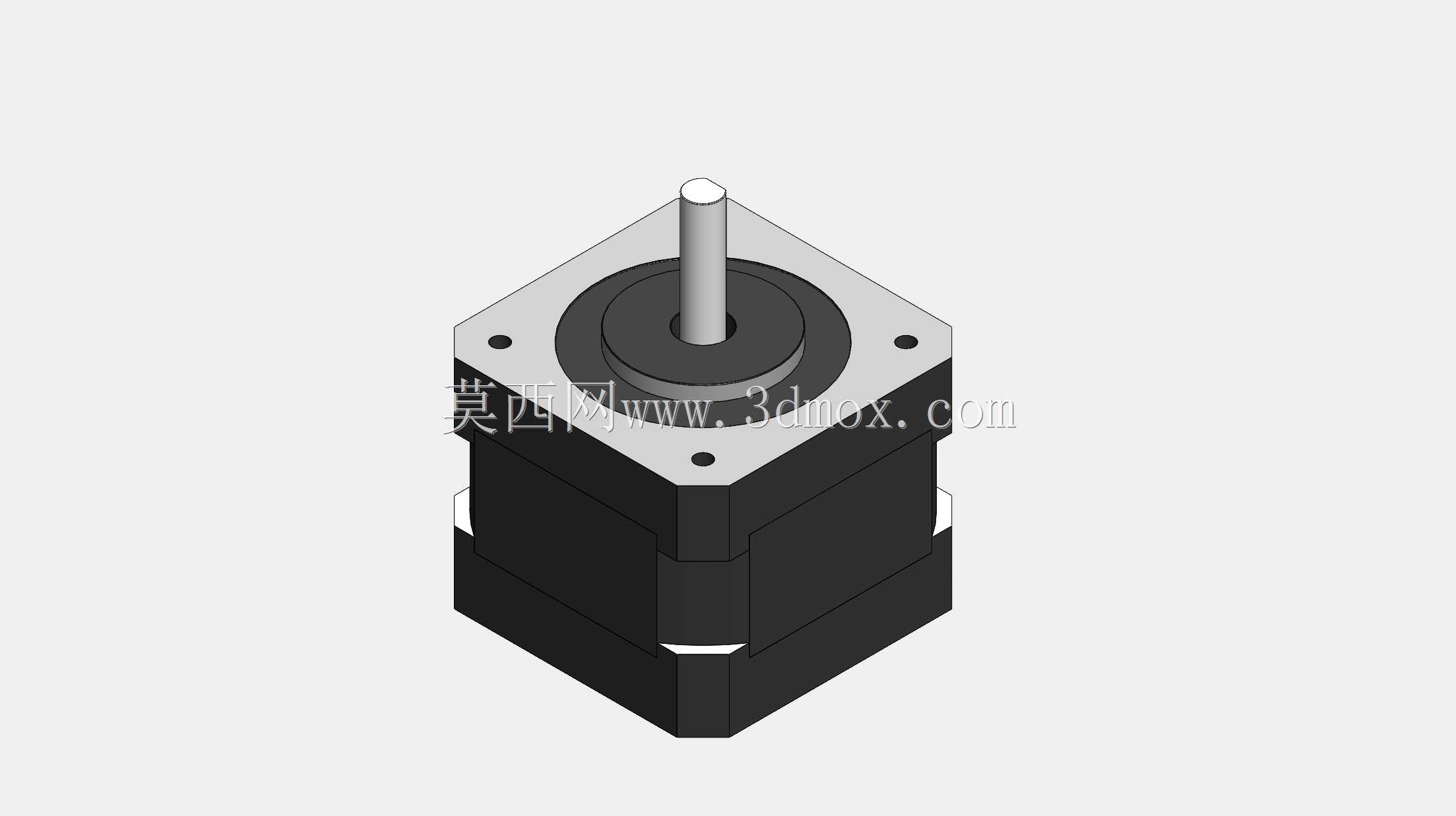

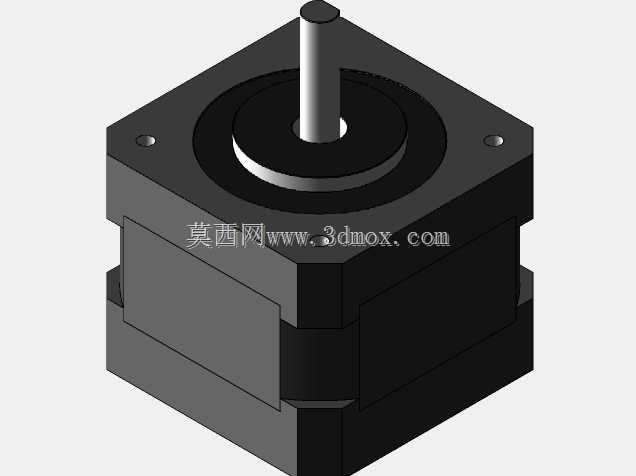

　　建模过程中首先确定的是安装法兰的边界尺寸，42mm见方的安装面是NEMA17规格的统一标准，四个安装孔的中心距严格按照31mm的行业通用值设定，孔位做了沉头设计，适配M3规格的内六角圆柱头螺丝，能保证电机安装后螺丝头不突出法兰平面，避免和设备安装板产生干涉。输出轴的直径按照常规5mm设计，轴端做了D型切边，这个细节是很多新手建模容易忽略的点，D型切边的作用是和带轮、联轴器的锁紧螺丝配合，防止传动过程中轴和连接件打滑，轴的伸出长度也参照量产产品的通用尺寸设定，保证装配同步轮、联轴器的时候不会出现顶死或者配合长度不足的问题。

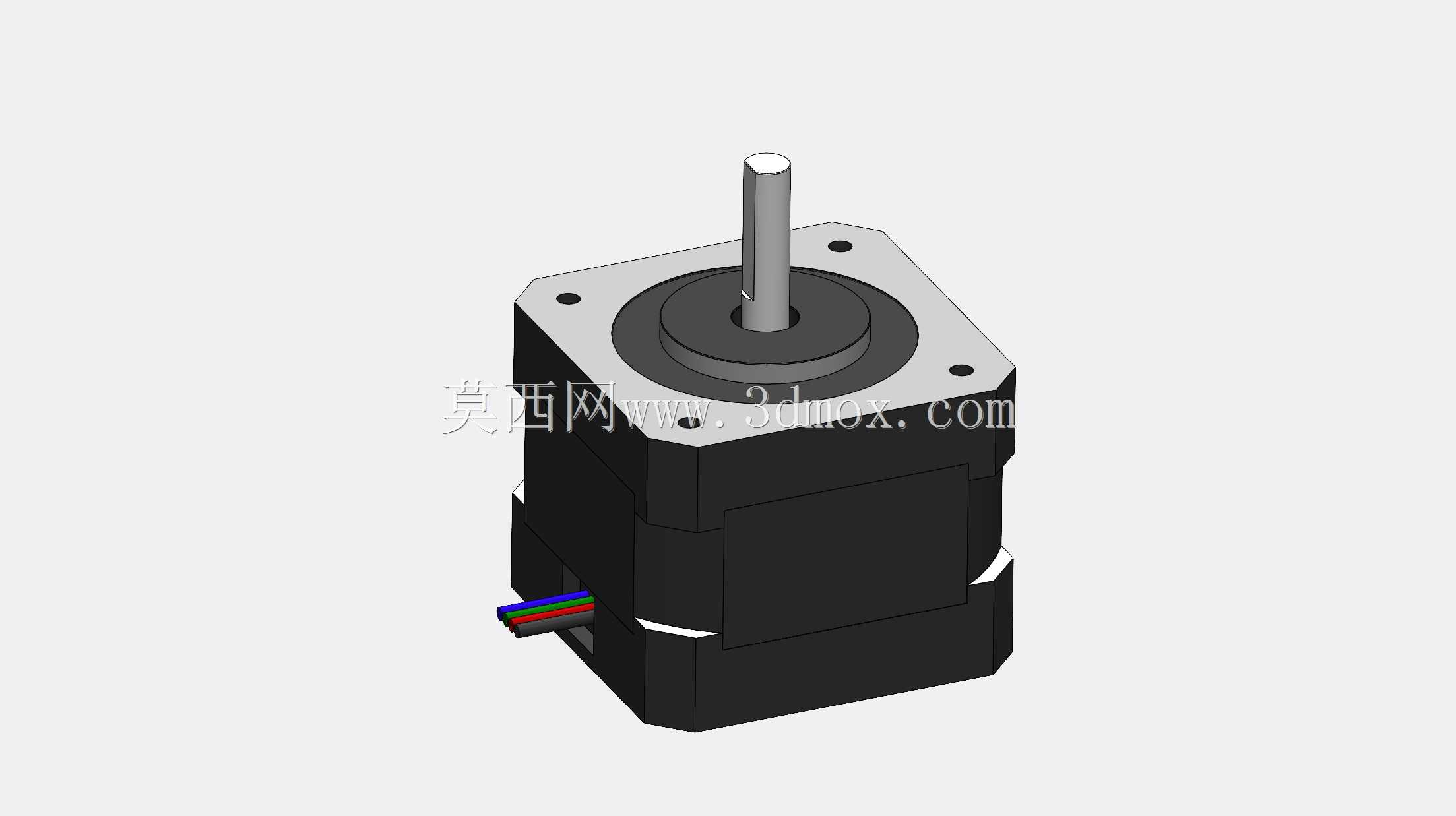

　　电机本体的外壳采用方形叠片结构加端盖压合的形式建模，外壳的边角做了小尺寸的倒角处理，既还原了量产产品的注塑/冲压工艺特征，也避免三维模型装配时出现尖锐边的误干涉。尾部出线的位置做了多芯排线的结构还原，排线的出线方向、线径都和实物一致，在做整机布线仿真的时候，可以直接参照这个出线位置预留走线空间，避免后期实际装配时出现线材和运动部件刮蹭的问题。

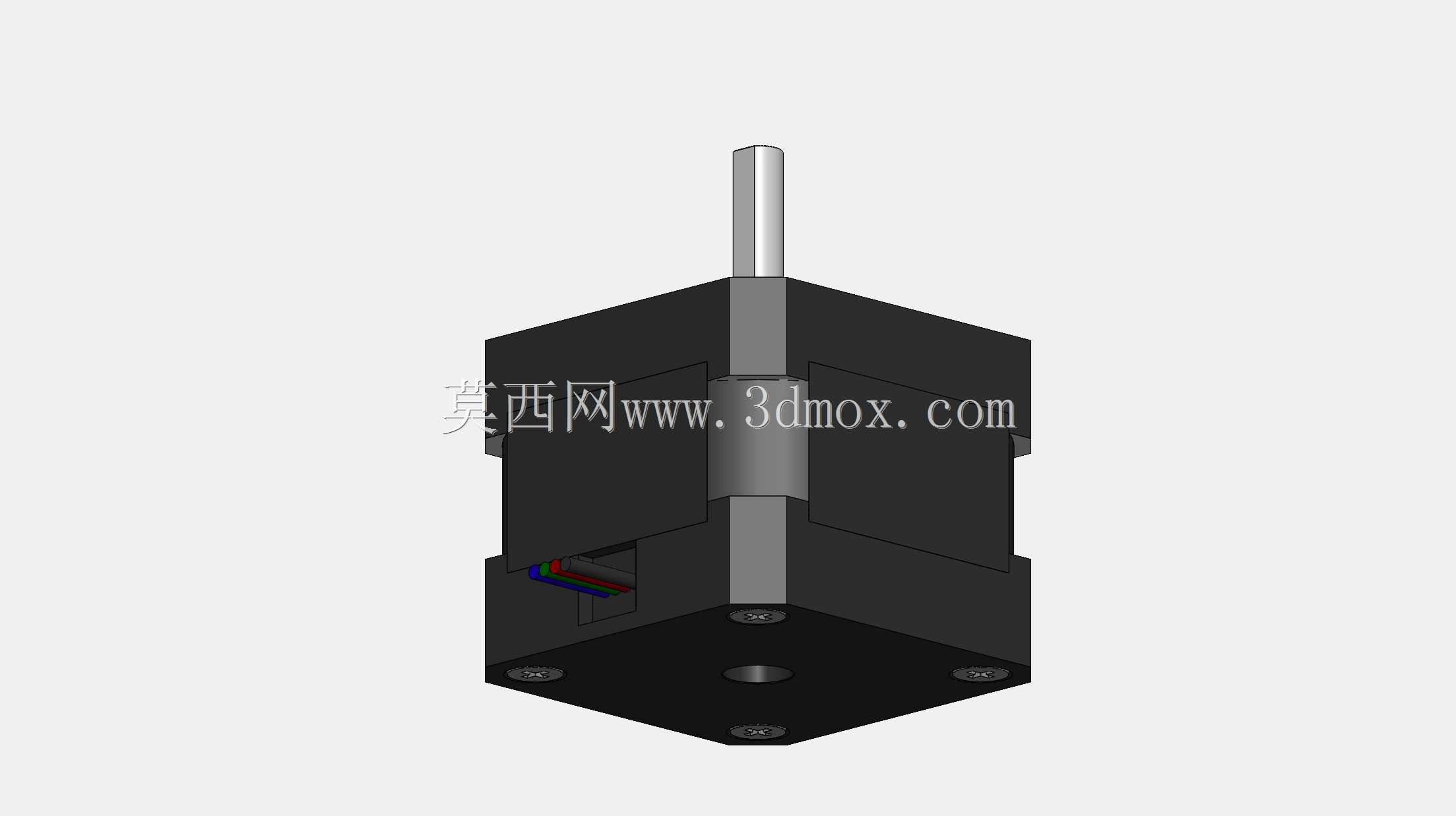

　　从结构设计的细节来看，电机前后端盖的轴承安装位做了精准的同轴度约束，输出轴的台阶位置也按照实际装配关系做了限位设计，能直观呈现转子、定子、端盖、输出轴之间的装配层级，不管是用来做教学演示的爆炸图制作，还是做设备BOM清单的统计参考，都能直接提取对应的结构尺寸。电机整体重量控制在0.28kg左右，这个重量参数在做小型设备的负载校核、运动部件惯量匹配的时候可以直接作为参考值，不需要再额外估算电机自重带来的负载增量。

　　在实际设备布局的时候，这类电机的安装空间预留除了要考虑本体42mm见方的截面尺寸，还要注意尾部排线的弯折半径，以及输出轴端连接件的轴向尺寸，模型里把本体的轴向长度也做了1:1还原，能直接在装配环境里测量电机尾部到设备机架的安全距离，避免出现电机装上去之后尾部顶到机架、或者线材被挤压的问题。另外电机外壳的散热筋结构虽然尺寸不大，但建模时也做了还原，在做设备热仿真的时候，可以参照这个结构的表面积估算电机长时间工作的散热效率，匹配对应的驱动电流参数，避免电机过热丢步。

　　很多刚接触自动化设备设计的工程师在选型这类步进电机的时候，容易只关注扭矩参数而忽略安装边界的匹配，这个三维模型把所有和安装相关的关键尺寸都做了无偏差还原，包括安装孔的沉头深度、输出轴的D型切边平面位置、出线口的高度尺寸，在做整机设计的时候直接把这个模型调入装配体，就能快速完成电机安装位的结构设计，不需要反复对照二维样本测量尺寸，能大幅减少前期设计的尺寸核对工作量，也能避免因为尺寸记错导致的安装孔位打错、输出轴配合长度不对这类加工失误。
