面板安装式IEC C14三针对接电源连接器

　　在各类工业控制柜、桌面式电子设备、服务器机架供电单元、小型机电设备的进线端设计中，这类面板安装式的公头电源连接器是极为常见的进线接驳部件，承担着设备侧市电接入的物理对接与导通作用，属于设备供电链路里最基础但容错率要求极高的结构件。不同于设备端出线使用的母座，这款公头结构是直接固定在设备壳体面板上，外部供电线缆端的C13母头直接对插即可完成市电回路的物理连接，省去了设备内部直接焊线的繁琐工序，也让后期设备维护、供电线缆更换的操作效率大幅提升，不用拆解设备内部结构就能完成供电线路的接驳调整。

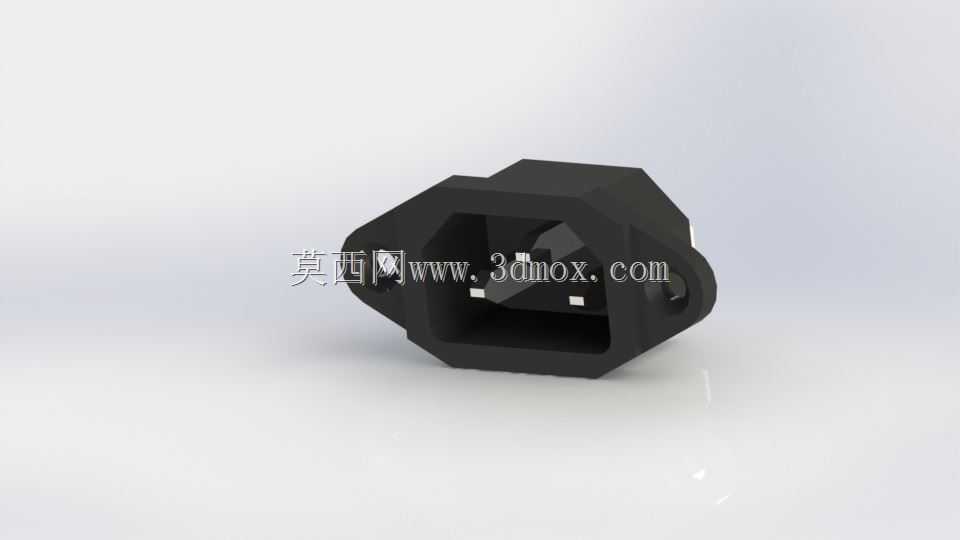

　　从实际结构设计来看，这款连接器采用带两侧固定耳的法兰式安装结构，两个安装孔对称分布在接口主体两侧，安装时只需要在设备面板上预先开出对应尺寸的方型避让孔，将连接器主体从面板外侧嵌入避让位，再通过两颗螺丝穿过固定耳锁附在面板内壁的螺柱上即可完成固定，安装后的接口端面与面板外表面基本齐平，不会出现突出过多导致外部线缆弯折受力过大的问题，也能避免接口突出被外力磕碰导致结构断裂的风险。接口内部的三个导电插针呈品字形排布，完全符合IEC C14接口的通用尺寸规范，插针根部做了加厚的绝缘挡墙结构，当对接母头插入时，绝缘挡墙会先于插针进入母头的绝缘护套内，完全避免插针对接过程中出现偏斜导致的相邻插针短路问题，同时挡墙的高度经过精准核算，插针对接到位后，带电的插针部分完全被绝缘结构包裹，操作人员日常插拔线缆时不会误触到带电部位，满足基础的电气安全防护要求。

　　连接器的主体外壳采用黑色阻燃绝缘材质一体注塑成型，材质本身具备耐温、抗老化、阻燃等级满足常规电子设备使用要求的特性，外壳表面没有多余的棱角结构，嵌入面板的部分做了细微的导向倒角，安装时不需要刻意对准就能顺利滑入面板的避让孔，降低产线装配时的对位难度。两侧的固定耳与主体外壳是一体成型结构，没有额外的拼接缝隙，长期使用不会出现固定耳松动脱落的问题，固定耳上的安装孔做了沉台设计，锁附螺丝后螺丝头不会突出固定耳表面，避免螺丝头剐蹭内部走线或者占用设备内部的布线空间。接口的对接端面做了一圈细微的凸起限位筋，当母头插入到位时，母头的端面会与这圈限位筋完全贴合，既可以保证插针的插入深度符合导通要求，避免插针接触不良导致的接头发热问题，也能在一定程度上阻挡日常使用中的灰尘、飞溅的液体从对接缝隙进入连接器内部，降低积灰导致的绝缘性能下降风险。

　　在实际选型应用中，这类连接器的安装边界尺寸需要和面板开孔尺寸严格匹配，这款模型的主体嵌入部分尺寸适配常规厚度1-2mm的金属或塑料设备面板，固定耳的间距符合行业通用的安装孔位标准，可以直接替换同规格的其他品牌同类型连接器，不需要重新修改面板开孔尺寸，对于设备迭代改型来说可以直接沿用原有面板的模具，降低改造成本。导电插针采用铜质基材表面镀镍处理，既保证导电性能满足常规10A以内的市电导通需求，也能避免长期使用出现插针氧化导致接触电阻变大的问题，插针与内部接线端子的连接部分采用压接式结构，设备内部的供电导线可以直接压接在端子上，不需要额外焊接，装配工序更简单，压接后的连接强度也能满足设备运输、使用过程中的震动拉扯要求，不会出现导线脱落的问题。

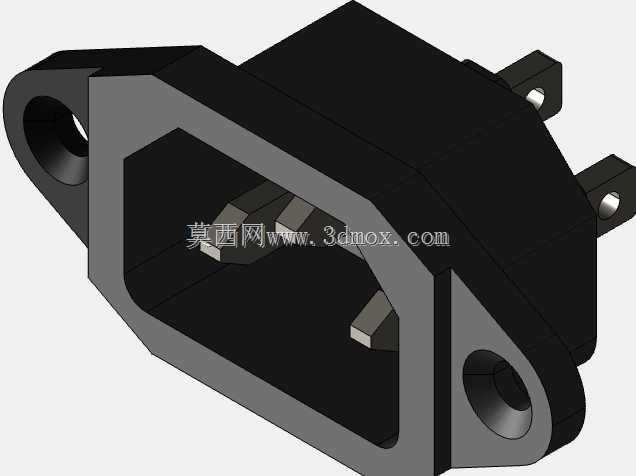

　　从三维建模的角度来看，这款模型完整还原了连接器的所有外部安装特征，包括固定耳的安装孔位置、接口内部的插针排布、绝缘挡墙的尺寸、主体外壳的倒角细节，在做设备整体结构设计时，可以直接将这个模型调入装配体中，提前核对面板开孔尺寸、安装位周边的空间避让，确认连接器安装后不会和内部的PCB板、走线槽、其他结构件产生干涉，也能模拟外部线缆插接后的弯折空间，避免出现线缆插装后被周边结构件挤压导致线缆外皮破损的问题。在做设备的外观渲染时，这个模型的外观细节还原度足够，不需要额外做过多的细节修补就能直接用于效果图输出，大幅缩短结构设计阶段的建模周期，也能避免自行建模时出现尺寸偏差导致后期实物安装不匹配的问题。
