切向进气式旋风分离除尘结构设计

项目分类:除尘设备 发布时间:2022-03-03 ID:570621
  • 切向进气式旋风分离除尘结构设计
  • 切向进气式旋风分离除尘结构设计

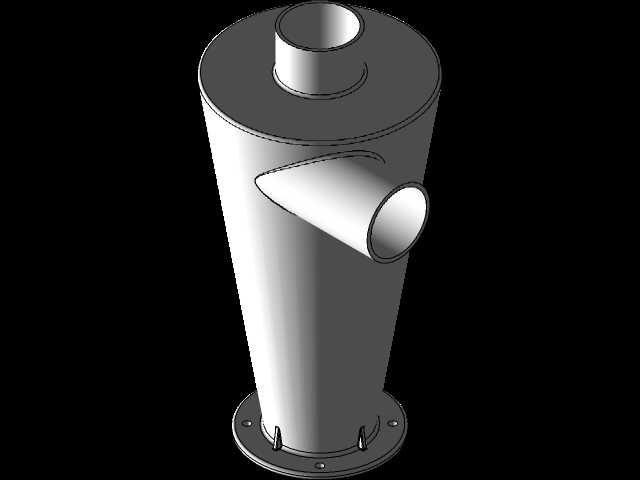

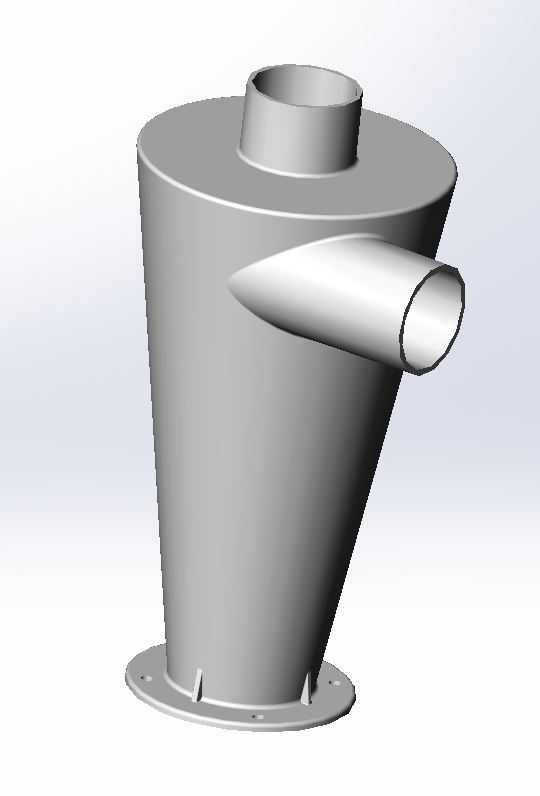

  在木工车间打磨工位、粮食加工输送线、锅炉烟气预处理段这类含尘气流治理场景里,旋风分离结构始终是前置预处理环节的核心部件,它不需要滤材、没有易损运动件,仅靠气流自身的旋转运动就能完成大颗粒粉尘的预分离,能大幅降低后端布袋除尘、滤筒除尘的负载,延长滤材更换周期,是工业除尘系统里性价比极高的初级处理单元。这套切向进气的旋风分离结构,整体采用上圆下锥的经典流道构型,顶部设置同轴的排气芯管,筒体侧面切向伸出渐缩式进气口,底部带法兰安装边用于对接集尘料斗,整套结构的流道过渡全部做了圆角顺滑处理,没有直角突变的结构,能最大程度降低气流在腔体内的局部阻力损失,避免流道内出现涡流死区导致粉尘挂壁堆积。从设计逻辑上看,

  这套结构的尺寸匹配完全遵循离心沉降的工程计算逻辑:筒体段的直径决定了设备的额定处理风量,锥段的收缩角度控制在12度到15度的合理区间,既保证外旋流在向下流动过程中切向速度逐步提升,增强对细颗粒的离心捕集能力,又避免锥角过大导致锥壁附近的二次扬尘把已经分离的粉尘重新卷回内旋流;切向进气口采用矩形截面渐缩设计,入口风速控制在14m/s到22m/s的工程最优区间,既能保证进入腔体的气流有足够的旋转动能,又不会因为入口风速过高导致设备阻力陡增、运行能耗上升。顶部的排气芯管插入深度控制在进气口下沿以下100mm左右的位置,这个插入深度是经过流场仿真验证的最优值,能有效避免入口气流出现短路,也就是未经过分离就直接从排气芯管逃逸的问题,

  同时芯管的直径与筒体直径的比值控制在0.5到0.6之间,平衡内旋流的通流面积与分离效率的关系。安装边界方面,底部的法兰盘均匀分布了8个螺栓安装孔,孔位尺寸匹配常规的工业集尘桶、关风器的连接标准,现场安装时不需要额外做转接法兰就能直接对接;侧面的进气口和顶部的排气口都采用标准圆管接口,能直接匹配对应管径的通风管道,不需要做变径转接;设备整体的重心落在底部法兰的中心线上,安装时只需要在底部做承重支撑即可,不需要额外做侧面的加固支架,现场安装的适配性很强。实际运行过程中,含尘气流从侧面切向入口进入筒体后,会沿筒壁形成向下的外旋流,气流中的固体颗粒在离心力的作用下被甩向筒壁,沿壁面滑落到锥段底部进入集尘装置,

  净化后的气流到达锥段底部后会折返形成向上的内旋流,从顶部的排气芯管排出进入下一级处理环节。这套结构对10μm以上的粉尘颗粒捕集效率能达到85%以上,对于木工木屑、粮食碎屑、锅炉飞灰这类大颗粒粉尘的预分离效果尤其突出,而且因为整个腔体内部没有运动部件、没有过滤元件,日常运行几乎不需要维护,只需要定期清理底部集尘桶的积尘即可,非常适合在高粉尘浓度的工况下长期连续运行。在建模过程中,所有的壁厚都按照工业通风设备的常规钢板厚度设置,筒壁、锥壁、进气管、排气管的壁厚统一,方便后续做钣金展开下料,法兰盘的厚度也匹配对应的螺栓连接强度要求,所有的焊接位置都预留了焊接坡口的结构余量,能直接用于指导生产加工。
