自制无阀脉冲喷气式发动机结构模型

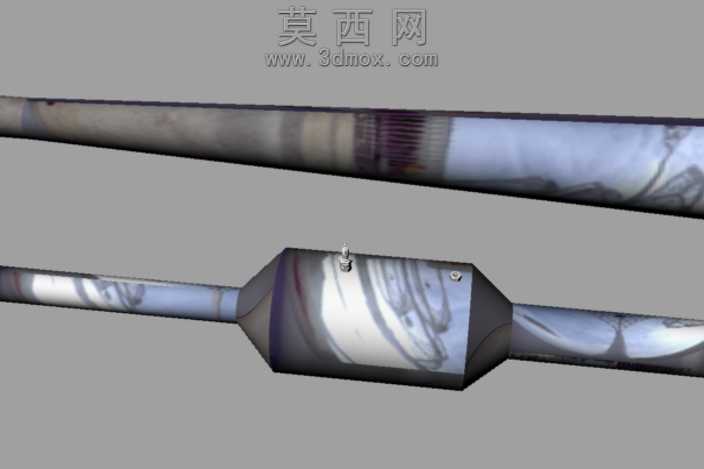

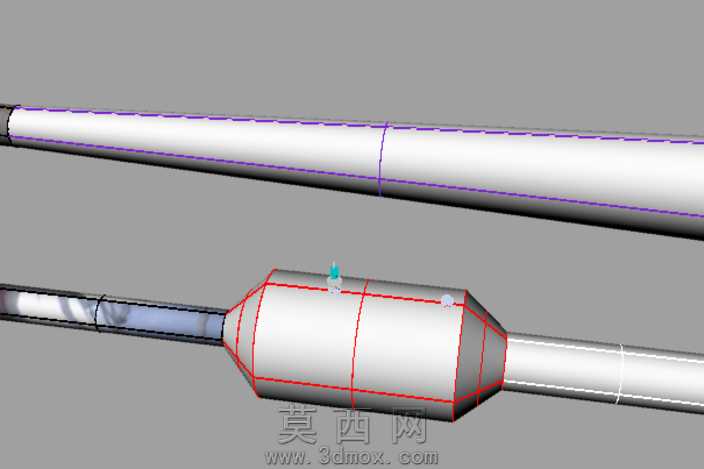

该三维模型为自制无阀脉冲喷气式动力装置，建模阶段采用自顶向下的设计思路，先完成整体气动布局的骨架搭建，再逐一对各功能段进行细节拆分建模，确保各管路衔接处的同轴度与密封贴合度符合脉冲喷气装置的气动要求。模型完整还原了无阀脉冲jet的核心结构，包含独立设计的combustionchamber即燃烧室腔体、倡导管路、丙烷进气通路、排气通路以及前端进气通路，各部分结构的尺寸比例参考实际自制脉冲发动机的运行参数设定，燃烧室采用渐扩后收窄的腔体造型，能够适配脉冲燃烧过程中的压力波动特性，保障燃烧循环的稳定自持。材质渲染阶段，针对装置长期处于高温工作环境的特性，为金属管路部分赋予了带高温灼烧痕迹的哑光金属材质，表面添加轻微氧化变色与使用磨损的纹理细节，还原自制实验装置的真实质感；燃烧室部位采用厚度更突出的耐高温金属材质表现，边缘做焊接衔接的细节处理，还原手工制作装置的工艺特征。结构设计上，无阀结构省去了传统脉冲发动机的单向阀部件，依靠管路的气动谐振实现进气与排气的时序控制，丙烷进气通路采用斜向插入燃烧室的布局，能够保障燃料与进气的充分混合，倡导管路的长度与管径经过参数化调整，匹配整体装置的谐振频率，排气段采用渐扩喷管造型，能够提升排气推力的转化效率。建模过程中对各管路的弯折半径做了工艺合理性校验，避免出现过小弯折导致的气流阻力过大问题，各衔接部位的法兰与焊接结构均做了细节还原，既保证模型的视觉真实度，也能够为同类自制脉冲喷气装置的结构设计提供参考，模型可直接用于结构验证、3D打印试制或者相关动力原理的演示展示。
