可开合式混凝土墙体浇筑模具结构

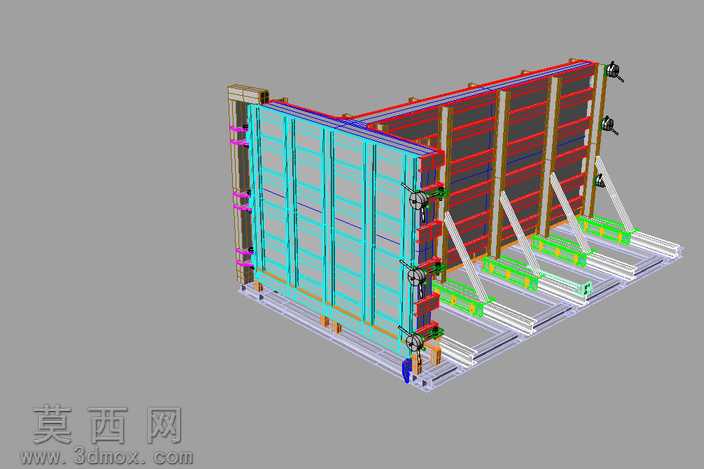

本模型为可开合式混凝土墙体浇筑成型模具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循建筑施工模具的实际尺寸比例与装配逻辑，对各功能部件进行了独立建模与整体装配校验，确保各运动部件无干涉、装配关系符合实际生产使用逻辑。模型渲染阶段针对不同部件赋予了差异化材质：成型面板采用青蓝色哑光工程塑料质感材质模拟高强度覆膜模板，背楞与支撑框架采用红棕色金属材质模拟型钢加固构件，底部滑移轨道采用亮银色金属材质模拟镀锌导轨结构，锁紧调节机构采用黑色金属材质模拟铸铁调节组件，斜向支撑构件采用银白金属材质搭配绿色防滑底座材质，通过材质区分清晰展现各部件的功能属性与装配层次。结构设计上，该模具采用单侧可开合翻转式结构，一侧模板固定于底部滑移基座，另一侧模板通过侧边铰接结构与底部基座连接，可沿铰接轴完成90度范围的开合转动，无需完全拆除模板即可完成混凝土墙体构件的脱模作业，大幅降低脱模工序的操作难度与人力消耗。模具背部设置多道横向与纵向加固背楞，搭配多组可调节锁紧手轮机构，可根据浇筑墙体的厚度需求灵活调整两侧模板的间距，同时保证浇筑过程中模板具备足够的抗侧压强度，避免出现胀模、漏浆等施工问题。底部设置多组平行滑移轨道，配合斜向可调节支撑构件，可实现模具整体的位置微调与角度固定，保证模具安装过程中的水平度与垂直度符合施工精度要求。设计思路围绕混凝土墙体预制浇筑的实际施工痛点展开，重点优化了传统固定式模板脱模困难、拆装效率低的问题，通过铰接开合结构、滑移调节结构与多点锁紧支撑结构的组合设计，在保证模具结构强度与成型精度的前提下，有效提升了模具的周转使用效率与操作便捷性，适用于预制混凝土墙体构件的批量生产作业场景，建模过程中对所有活动连接部位均预留了合理的装配间隙，还原了实际模具的运动特性与装配公差要求。
