原型实验测试用170连接点面包板结构

　　在电子电路原型开发、教学实验验证、小型功能模块预研场景中，无焊面包板是搭建临时验证电路的核心载体，本次呈现的面包板结构，针对常规原型实验的接线需求做了结构优化，整体采用规整的长方体基座设计，外形尺寸控制在35478.5mm，属于紧凑型便携实验载体，适配桌面实验台、便携实验箱的安装边界，侧边设置的凸台卡扣结构，可实现多块同规格面包板的拼接扩展，满足不同规模电路的搭建需求，无需额外固定件即可完成组合装配。

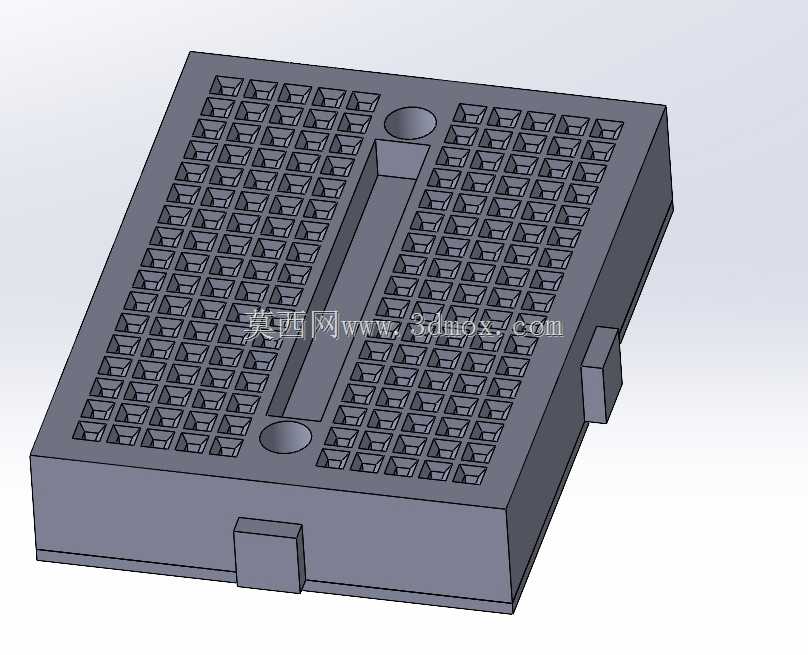

　　从功能布局来看，板面共设置170个标准连接点位，点位采用矩阵式排布逻辑，中间预留的纵向通槽可适配双列直插类元器件的跨接安装，两侧的圆形定位凹点用于标识电源、信号总线的排布区域，避免实验接线时出现点位混淆。每个连接点位的内部采用弹性接触结构设计，可兼容不同线径的单芯导线、元器件引脚，插拔过程中保持稳定的接触压力，减少临时电路的接触不良问题，基座采用绝缘工程塑料材质，具备足够的结构强度与绝缘性能，可承受实验过程中反复插拔的磨损，同时避免相邻点位之间的电气短路。

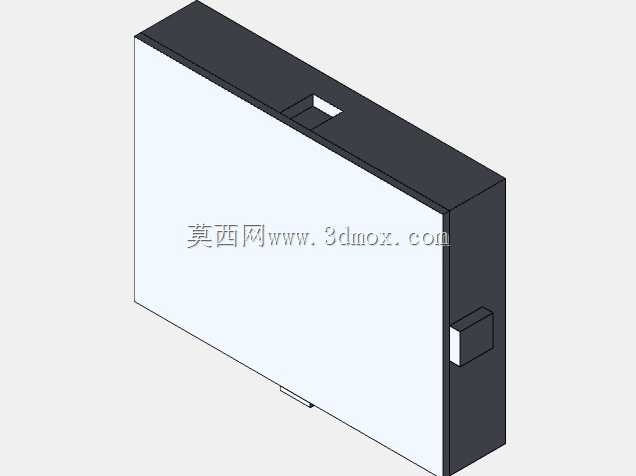

　　设计过程中优先考虑实验操作的便利性，点位间距采用行业通用的标准间距，适配绝大多数直插电子元器件的引脚间距，无需额外调整引脚即可直接插接；板面的矩阵排布做了行列对齐优化，接线时可直观梳理电路走向，降低复杂电路接线时的错接概率。基座底部做了平整化处理，放置在实验台面上时具备足够的摩擦力，接线操作过程中不会出现滑移，侧边的卡扣结构在拼接时可实现精准对位，拼接后的多块面包板点位保持统一间距，跨板接线时无需调整导线长度。

　　在实际应用场景中，这类紧凑型面包板既可以用于学生电子课程的基础实验，完成简单电路的原理验证，也可用于工程师在产品开发前期的功能模块预测试，快速验证电路逻辑是否可行，避免直接制作PCB带来的周期与成本损耗。相较于大尺寸面包板，该款紧凑型结构更适合单一功能模块的验证，占用实验台面空间更小，便携性更强，可轻松放入便携工具包中携带至不同测试场景。结构设计上规避了常规面包板易出现的点位松动、拼接错位、标识不清等问题，每个连接孔的倒角处理可引导导线、引脚顺利插入，减少插接过程中引脚弯折的概率，基座的边角做了圆弧过渡，避免操作过程中划伤手部，整体结构完全围绕临时电路搭建的实际操作需求做优化，没有冗余的结构设计，所有特征都服务于实验接线的稳定性、操作便利性与拼接扩展性。
