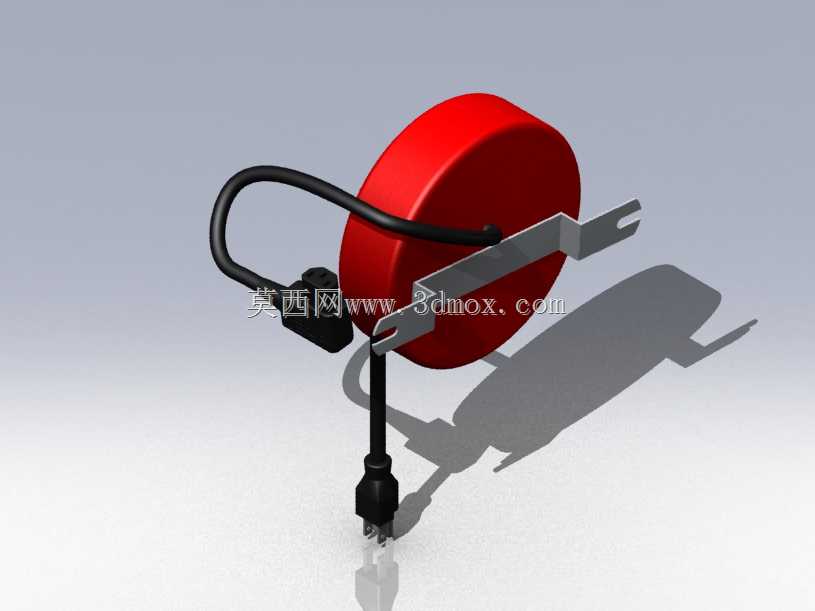

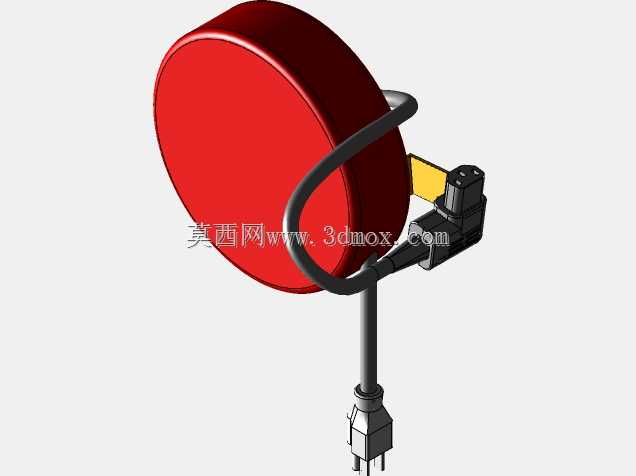

带安装支架IEC适配器可伸缩电缆卷筒

　　在工业现场布线、移动设备供电、临时作业点位取电的场景里，可伸缩电缆卷筒一直是解决线缆拖拽磨损、现场走线杂乱问题的核心部件，这款带安装支架与IEC适配器的可伸缩电缆卷筒，就是针对小功率设备就近取电、固定点位线缆收纳需求设计的结构方案。从实际使用场景来看，这类卷筒常被用在小型自动化设备旁侧、工位操作台边缘、检测设备侧装位置，用来收纳设备的供电线缆，避免线缆散落在地面被踩踏、被设备移动部件剐蹭，同时能根据设备实际摆放位置拉出对应长度的线缆，多余线缆始终收纳在卷筒内部，不会在作业区域形成冗余走线的安全隐患。

　　从功能特性上看，这款卷筒采用卷簧内置的自动回缩结构，拉出线缆时可以根据需要的长度随时锁止，不会出现线缆自动回缩的问题，使用完成后轻拉触发解锁结构，线缆就能在卷簧的带动下匀速收回卷筒内部，不需要人工手动盘线，大幅降低现场布线的整理工作量。配套的IEC适配器是通用型工业供电接口，能匹配绝大多数小功率工业设备、检测仪器的供电输入端口，不需要额外做转接头改装，直接插接就能完成供电连接。自带的金属安装支架是这款结构的核心适配部件，支架上预留了两个长条形安装孔，可以直接通过螺栓固定在设备的型材框架、设备侧壁、工位台架的预留安装位上，不需要额外设计定制转接支架，能大幅缩短现场安装的准备周期。

　　从设计思路层面拆解，整个结构做了最大化的简化处理，卷筒主体采用圆盘式壳体结构，内部预留卷簧、转轴、锁止机构的安装空间，线缆缠绕在内部的绕线轮上，出线端做了防弯折的护套处理，避免线缆在反复拉出收回的过程中，出线位置因为长期弯折出现线芯断裂的问题。安装支架采用折弯成型的金属钣金件，结构强度足够承载卷筒整体重量以及线缆拉出时的侧向拉力，长条形安装孔的设计预留了足够的安装调整余量，就算现场安装孔位存在少量加工误差，也能顺利完成装配，不需要二次扩孔调整。适配器部分和卷筒出线端做了一体式固定，避免适配器在收回过程中卡入卷筒内部，同时接口位置做了防松设计，插接后不会因为设备运行的轻微震动出现松脱断电的问题。

　　关于外形尺寸与安装边界，这款卷筒的主体圆盘直径适配常规小线径电缆的收纳长度，整体厚度控制在较薄的区间，侧装在设备侧壁时不会占用过多的侧向空间，不会和设备周边的其他部件产生运动干涉。安装支架的伸出长度经过核算，让卷筒主体和安装面之间预留了足够的间隙，线缆在收回拉出的过程中不会和安装面产生摩擦，避免线缆外皮过早磨损。出线端的线缆长度覆盖常规工位的取电半径，完全满足小型设备周边1到2米范围内的取电需求，不需要额外外接延长线缆。在做三维结构校核的时候，需要重点确认安装支架的载荷强度，以及卷筒转动过程中和周边部件的安全间隙，尤其是设备带有移动部件的场景，要预留足够的安全距离，避免卷筒或者拉出的线缆和运动部件产生剐蹭。另外还要确认锁止结构的可靠性，保证拉出的线缆在使用过程中不会意外回缩，拉扯到设备的供电接口造成接触不良。这类小型可伸缩电缆卷筒的结构方案，在做设备布线设计的时候可以直接复用，只需要根据实际需要的线缆长度、适配的接口类型调整对应参数，就能快速适配不同设备的供电布线需求，减少重复设计的工作量。
