陶瓷花瓶参考图插入SolidWorks草图建模教程

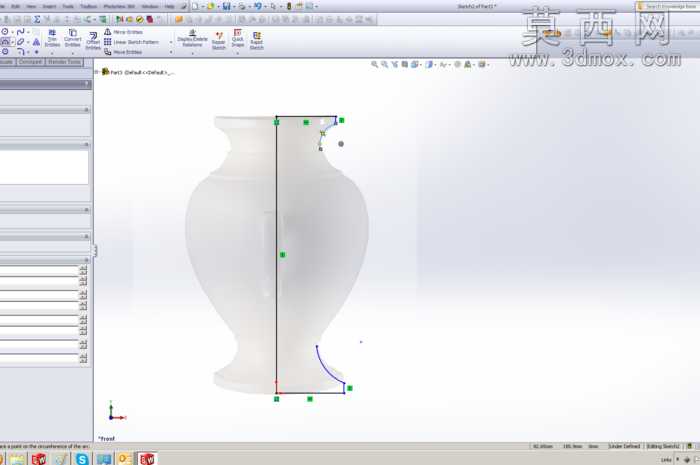

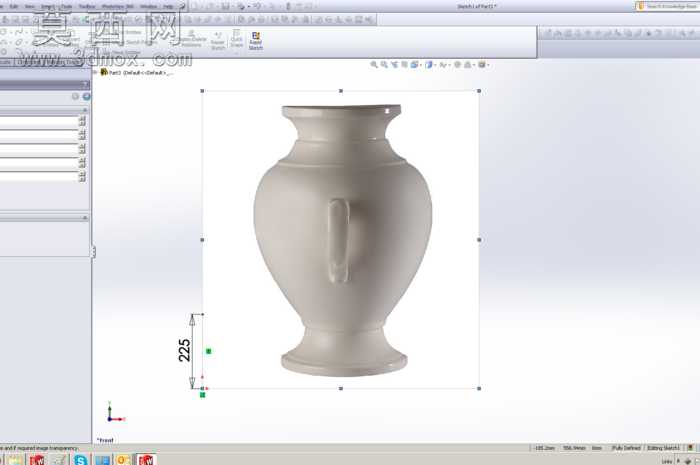

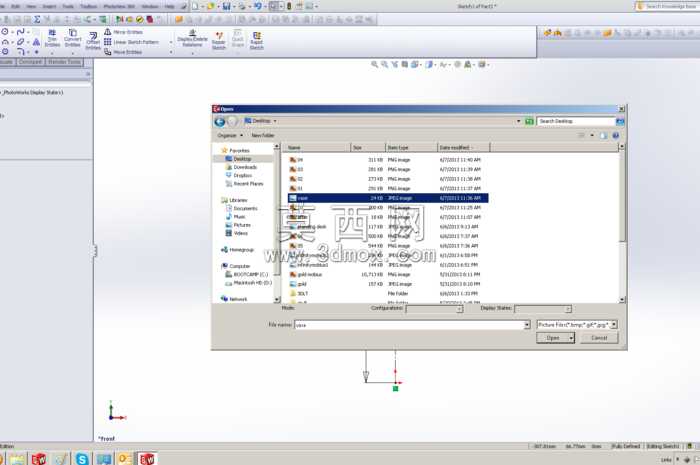

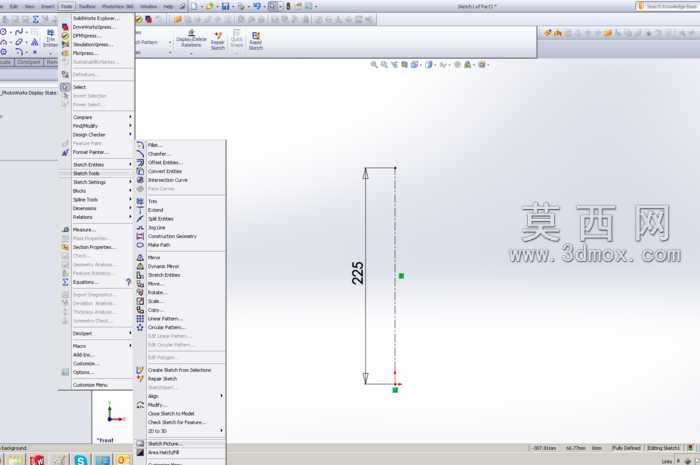

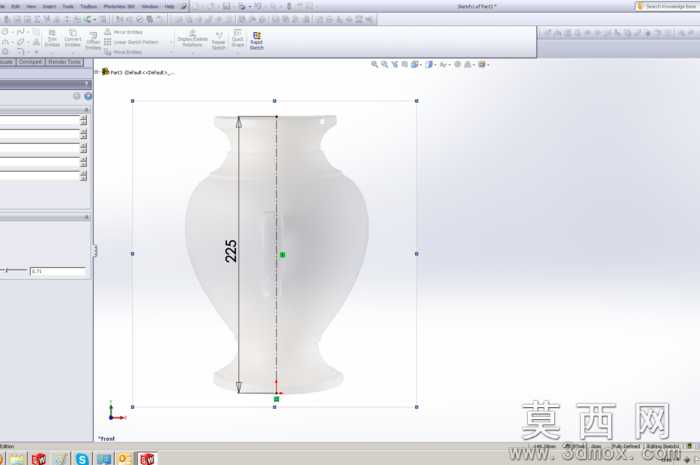

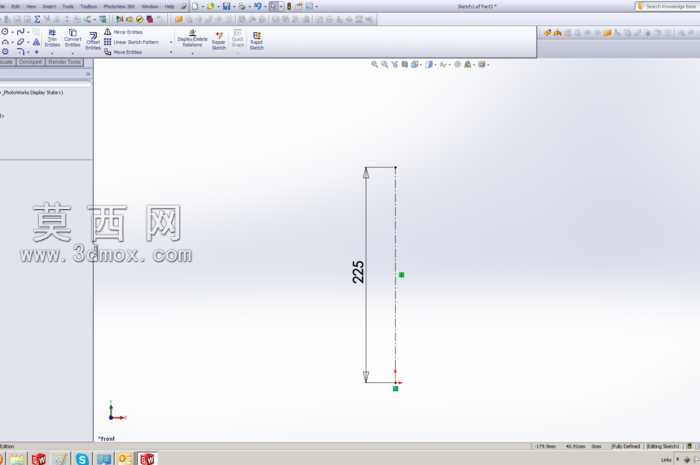

本次建模围绕经典双耳陶瓷花瓶展开，核心演示将参考图像插入三维软件草图环境的实操方法，为后续精准复刻器物造型提供规范流程支撑。首先在草图绘制阶段导入花瓶正视参考图，通过调整草图图片的缩放比例、透明度与定位基准，将参考图的轮廓与软件坐标系对齐，确保尺寸标注与实物比例匹配，图中可见标注的225高度尺寸即为参考图校准后的基准尺寸，为后续轮廓描线提供准确参照。建模过程中以参考图的外轮廓为基础，使用样条曲线工具勾勒花瓶的侧轮廓线，重点把控瓶口外翻的弧度、颈部收窄的过渡曲面、腹部饱满的弧面以及底座外扩的支撑结构，确保曲线曲率连续无突兀拐点，为后续旋转特征生成实体打下顺滑基础。针对花瓶单侧的把手结构，同样依托参考图的位置标注，在对应基准面绘制把手的扫描路径与截面轮廓，通过扫描特征生成把手实体后，使用圆角工具处理把手与瓶身的衔接位置，模拟陶瓷器物温润的过渡质感。材质设置阶段，为瓶身赋予哑光米白陶瓷材质，调整材质的粗糙度、反射率参数，还原传统陶瓷细腻的釉面质感，避免过度反光造成的造型失真。整个建模流程以参考图像为核心参照，通过草图图片的精准定位减少造型偏差，无需反复测量实物即可快速还原器物的比例与形态，这种参考图辅助建模的方法适用于各类具有明确外观参照的文创产品、日用器皿建模，能够大幅提升外观建模的效率与还原度，帮助建模者快速把握造型的曲线特征与比例关系，避免凭空建模造成的形态走样，同时在草图阶段校准尺寸也能保障后续工程图输出、3D打印等环节的尺寸准确性。
