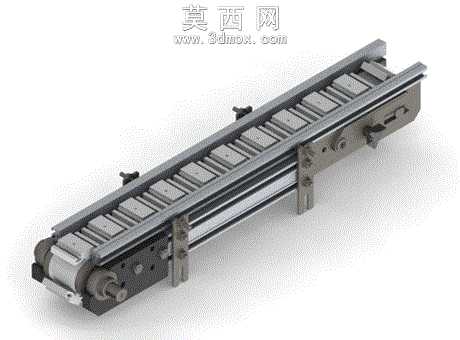

Flexloc模块化皮带输送机构三维设计

本作品为Flexloc型皮带输送机的三维参数化建模成果，建模过程严格遵循工业输送设备的实际设计规范，先通过基准面搭建完成整体布局的草绘定位，依次完成铝型材机架、主动辊筒组件、从动张紧辊筒、承托托板、定位载具、侧边导向导轨、驱动安装座、张紧调节机构等核心零部件的独立建模。建模阶段对每一个零件的特征参数进行精准约束，铝型材机架采用标准工业铝型材截面特征拉伸生成，精准还原型材槽道的安装定位结构；辊筒部分通过旋转特征生成主体结构，附加轴肩、轴承安装位、键槽等细节特征，保证与轴承、驱动轴的装配匹配度；皮带部分采用柔性件建模方式，通过扫描特征贴合辊筒与承托面的轮廓，还原皮带张紧后的自然形态；侧边的张紧调节螺栓、锁紧旋钮、导向挡边等小零件也逐一完成细节建模，还原螺纹、防滑纹路等工艺特征。装配阶段采用自下而上的装配逻辑，先完成辊筒与轴承、安装座的子装配，再将子装配与铝型材机架进行配合约束，添加同轴、重合、距离等装配关系，保证张紧机构具备合理的调节行程，导向导轨与皮带边缘预留合适的运行间隙，载具在皮带表面的定位间距符合输送节拍设计要求。渲染阶段为不同零部件赋予对应材质，铝型材机架赋予磨砂阳极氧化铝材质，金属机加工零件赋予哑光不锈钢材质，皮带赋予黑色哑光橡胶材质，调节旋钮赋予黑色工程塑料材质，通过环境光、漫反射、高光参数的调整，还原不同材质的真实质感，同时添加柔和的场景阴影，突出设备的结构层次与装配关系。设计过程中重点考量了设备的模块化快装特性，机架采用标准铝型材拼接结构无需焊接，可根据输送需求灵活调整线体长度，张紧机构采用侧边旋钮式调节无需额外工具，可快速完成皮带松紧度调整，载具采用可快拆的定位块设计，可根据输送工件的尺寸快速更换适配载具，整体结构紧凑，运行稳定性强，可直接用于自动化生产线的物料输送工位布局参考，也可作为非标输送设备设计的结构参考模板，帮助设计人员快速完成同类型输送线的方案迭代与细节优化。
