树莓派适配Arducam鱼眼摄像模组结构

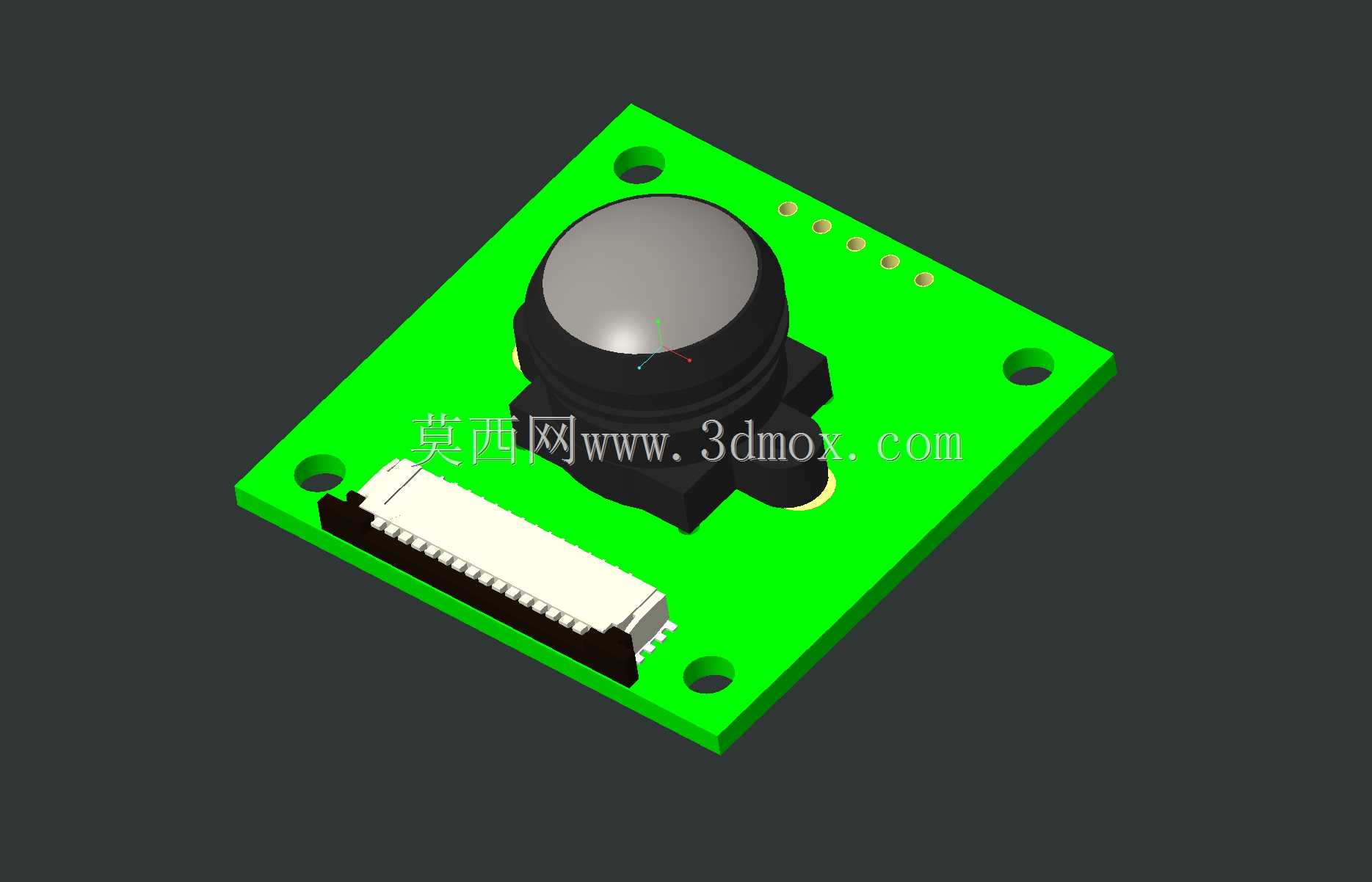

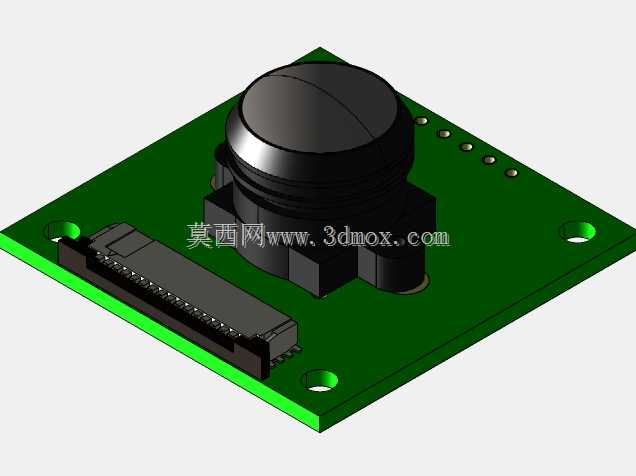

　　这款适配树莓派平台的鱼眼摄像模组，在嵌入式视觉采集场景中有着明确的应用指向，常被部署在小型巡检机器人、桌面全景监控装置、开源智能硬件项目中作为视觉输入单元，也可用于高校嵌入式开发教学、创客原型验证环节的图像采集模块。从结构设计来看，整个模组以绿色PCB基板为承载主体，板载元件布局充分考虑了树莓派CSI接口的插接兼容性，板边预留的FPC排线座位置刚好匹配树莓派系列主板的摄像头接口安装高度，插接后不会出现排线弯折应力过大的问题，也不会和主板周边的USB、以太网接口产生结构干涉。

　　镜头部分采用M12X0.5标准安装螺纹，搭配LS-40180规格鱼眼镜头，镜头座通过SMT工艺固定在PCB板对应位置，安装同轴度公差控制在0.1mm以内，保证镜头光轴和板载OV5647感光芯片中心完全对齐，避免出现画面边缘虚焦、成像区域偏移的问题。PCB板四角预留了直径3mm的安装固定孔，孔位中心距匹配通用树莓派摄像头外壳的安装尺寸，既可以通过铜柱直接固定在树莓派主板上方的扩展空间，也可以单独安装在定制支架上，适配不同的设备安装角度需求。板上的金手指触点沿板边单侧排布，信号走线做了等长处理，结构设计时避开了走线区域布置固定孔和元件，防止安装时压伤走线导致信号传输异常。

　　镜头的凸起高度经过测算，在搭配标准M12鱼眼镜头时，镜头顶端距离PCB板面的高度为16.2mm，安装时只要预留18mm以上的垂直空间就可以完成装配，不会出现镜头顶到外壳的情况。FPC排线座采用翻盖式锁紧结构，座体高度为2.8mm，排线插入后翻盖压合的行程不会超出板边轮廓，在紧凑的设备内部空间里也能顺利完成排线插拔操作。整个模组的外形轮廓为正方形，边长尺寸为25mm，属于标准的树莓派摄像头通用尺寸，市面上绝大多数适配树莓派摄像头的外壳、支架都可以直接兼容，不需要额外修改安装结构。

　　在实际使用场景中，这款鱼眼摄像模组的180度视场角可以覆盖更大的监控范围，不需要额外加装云台转动结构就能实现单镜头大视野采集，非常适合空间受限的嵌入式视觉项目。设计过程中充分考虑了量产装配的便利性，所有板载元件都采用标准SMT封装，镜头安装螺纹采用通用M12规格，后期更换不同焦距的镜头时不需要修改PCB结构，只需要旋转镜头调整焦距后点胶固定即可。PCB板边缘做了圆角处理，避免装配时划伤操作人员或者周边线材，板上的定位孔不仅可以用于螺丝固定，也可以作为生产过程中的工装定位孔，提升SMT贴片时的对位精度。镜头座周围预留了点胶槽位，镜头焦距调整完成后可以在槽内点UV胶固定，防止设备震动导致镜头焦距偏移，保证长期使用过程中成像清晰度稳定。从结构选型角度看，这款模组的所有结构件都采用行业通用标准件，不需要开模定制特殊零件，无论是小批量原型制作还是批量生产都能快速采购到对应配件，有效缩短项目开发周期。在嵌入式设备集成时，只需要根据模组的外形尺寸预留安装空间，将CSI排线连接到树莓派对应接口即可完成硬件装配，不需要额外设计转接结构，大幅降低了硬件集成的结构设计工作量。
