NRF24L01无线通信模块三维结构设计

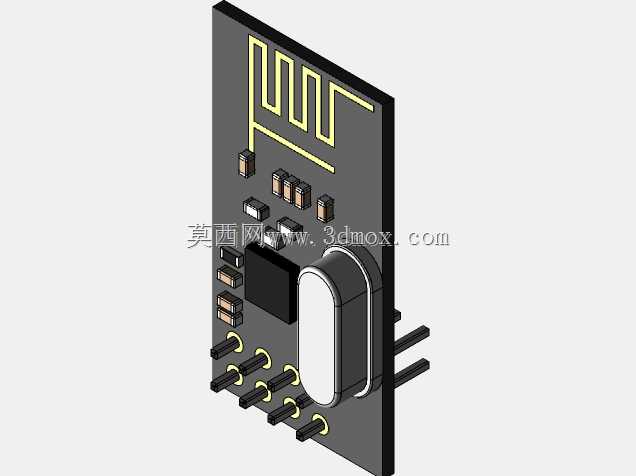

　　在做工业物联网终端、小型嵌入式无线组网项目的时候，NRF24L01这类2.4G射频模块是绕不开的选型件，很多刚接触硬件结构设计的工程师容易忽略这类小板卡的三维建模精度，总觉得就是个标准模块随便放个占位块就行，真到打样组装的时候才发现排针干涉、天线区域被金属结构遮挡、晶振位置和外壳筋位冲突这类问题，返工调整结构的时间比重新画个精准模型还久。这个模型完整还原了模块的实际装配状态，从PCB基材的厚度、板边工艺倒角，到板载元器件的实际高度都做了1:1的还原，不是那种简化的方块占位模型。先说说实际应用里的注意点，这个模块最常用的场景是短距离低速率无线数据传输，比如工业现场的传感器节点数据回传、小型机器人的主控和动作端通信、智能家居的子设备联动，很多人做结构设计的时候容易把模块贴装在金属外壳内壁，或者在天线走线路径上方布置金属固定柱，实际测试的时候会发现通信距离直接砍半，丢包率飙升，这个模型里把板载的蛇形天线区域做了明确的结构标识，建模的时候特意把天线所在的板边区域留出来，方便设计人员在做整机结构的时候提前预留净空区，避免金属构件遮挡射频路径。

　　再说到安装边界，这个模块采用的是2.54mm间距的直插排针作为对外接口，模型里准确还原了两排排针的实际位置、插针长度和焊盘高度，排针伸出PCB背面的长度、焊盘在PCB正面的凸起高度都做了写实还原，设计安装座的时候可以直接参考这个尺寸做限位槽，不用再反复核对 datasheet 里的叠装尺寸。板载的元器件布局也完全还原实物，那个椭圆形的无源晶振是整个板上除了排针之外高度最高的器件，模型里准确做了晶振的金属外壳轮廓和高度，很多人做结构的时候只算排针高度，忽略晶振的凸起，结果外壳合上之后直接压在晶振上，轻则把晶振压歪导致频偏，重则直接压碎晶振外壳导致模块不起振。

　　旁边的黑色射频芯片、周边的0805封装阻容件、电源滤波电容的位置和高度都做了精准还原，甚至连PCB上的丝印天线轮廓都在模型表面做了对应呈现，方便结构设计的时候快速识别天线区域。设计思路上，这个模型没有做不必要的简化，所有影响装配的结构特征都保留了，比如排针的塑胶基座高度、插针的倒角、PCB板的四个边角的圆角处理，这些细节看起来不重要，实际做装配干涉检查的时候，差0.1mm都可能导致误判。很多工程师做整机装配的时候喜欢把这个模块插在主控板的排座上，这时候就要注意模块垂直安装之后的整体高度，模型里把模块从排针底端到天线顶端的整体高度做了准确还原，方便设计主控板和外壳之间的预留空间，避免模块顶到外壳内壁。

　　还有个容易忽略的点，这个模块的板厚是标准1.6mm的FR4板材，模型里的PCB厚度完全按照实际尺寸做，设计卡槽固定结构的时候可以直接用这个尺寸做配合，不用再留多余的间隙量。另外在做多模块堆叠安装的时候，这个模型的精准尺寸可以帮助计算相邻模块之间的最小安装间距，避免两个模块靠太近导致射频互相干扰，也不会因为间距留太大浪费整机内部的安装空间。实际项目里用这个模型做结构校验的时候，可以直接导入整机装配体，和主控板、外壳、固定柱这些零件做干涉检查，提前排掉所有装配冲突点，不用等实物打样回来才发现问题。比如之前做过的一个仓储温湿度采集节点项目，一开始用简化的方块模型做结构，把固定柱放在了晶振的正上方，还好导入这个精准模型做检查的时候发现了干涉，提前调整了固定柱位置，不然打样回来的外壳根本装不上，耽误项目进度。还有在做低功耗无线传感节点的时候，模块的安装位置直接影响通信效果，用这个模型可以在设计阶段就调整模块的安装角度和位置，让天线区域尽量远离板上的电源模块、电机这类干扰源，提前优化射频性能，不用等实物做测试的时候反复调整模块位置。
