适配EC11规格的滚花调节旋钮结构设计

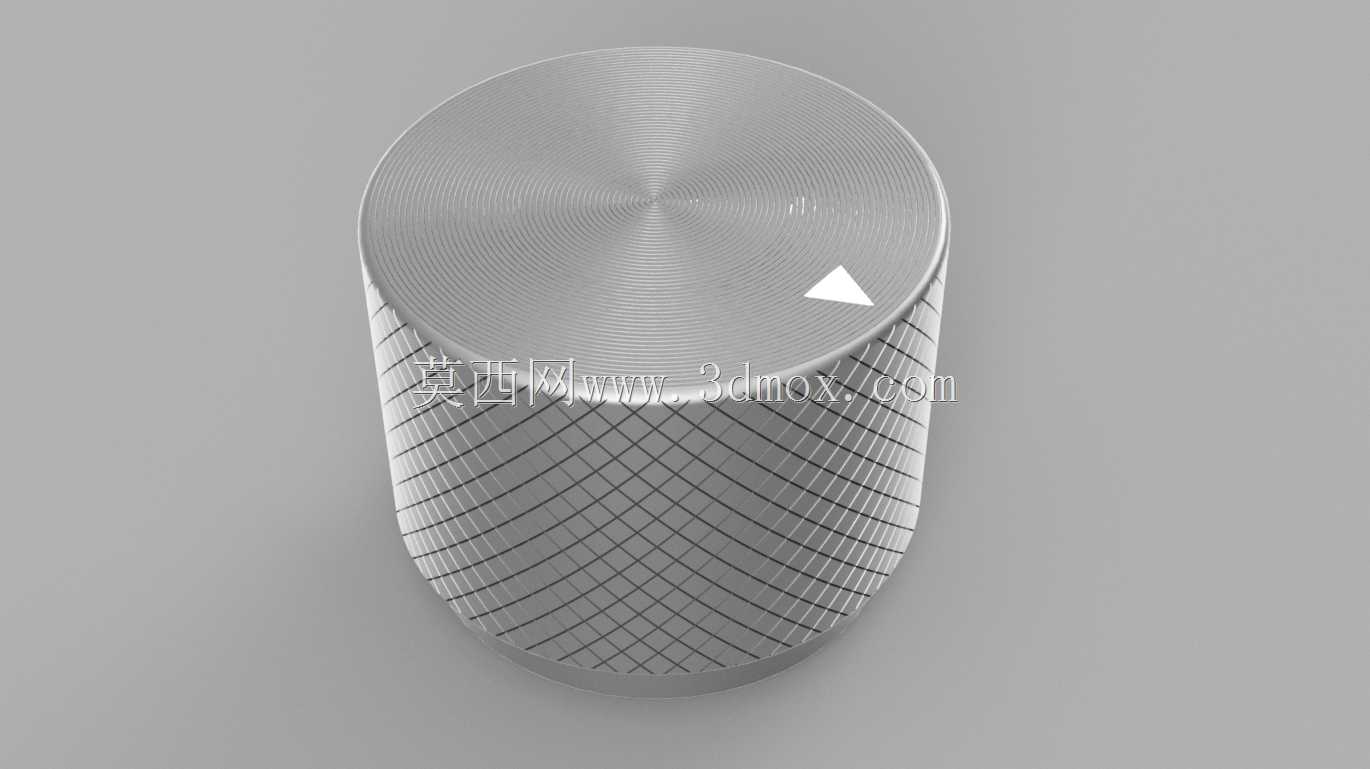

　　这款旋钮的设计完全围绕常规6mm轴径的EC11型编码器适配展开，设计初期首先明确了安装边界的核心要求：内孔尺寸严格匹配编码器输出轴的标准公差带，保证装配后不会出现径向晃动，同时旋钮的下压行程预留出编码器自带按压开关的动作空间，不会因为旋钮装配高度问题导致按压功能卡滞或者无法触发。外形设计上，旋钮主体采用圆柱式结构，顶部做了同心圆车削纹理的细节处理，侧面采用交叉网纹滚花结构，这种滚花设计并非单纯的外观装饰，核心作用是增加手指旋转操作时的接触摩擦力，即便操作人员手上带有薄汗或者佩戴薄型劳保手套操作，也不会出现打滑问题，保证调节动作的精准可控。在电子设备的人机交互结构设计中，调节旋钮是操作人员与设备内部参数模块交互的直接接触部件，其结构合理性、操作手感直接影响整套设备的交互体验，这类旋钮广泛应用在工业控制操作台、音频调节设备、测试仪器面板、小型数控装置的参数调节场景中，承担着信号输入、参数微调、功能切换的实际作用，区别于按压式按键，旋转调节的旋钮可以实现连续参数的平滑调整，在需要精细调整数值的场景下具备不可替代的操作优势。

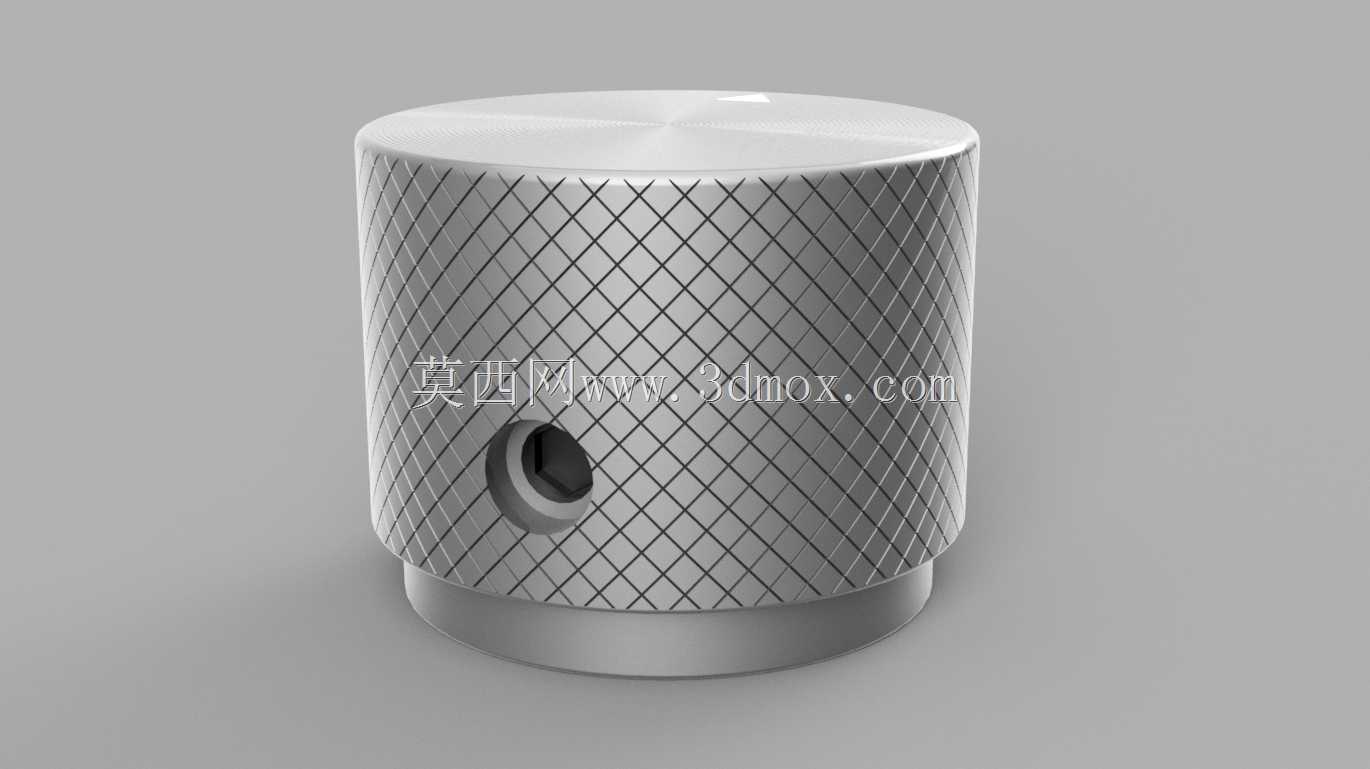

　　顶部设置的三角标识位，用于和面板上的刻度线配合，直观反馈当前旋钮所处的档位位置，方便操作人员快速识别参数区间。设计过程中特意对旋钮的壁厚做了均匀化处理，避免壁厚差异导致的注塑成型缩痕问题，同时在内部螺纹结构的处理上，做了模拟螺丝装配的细节还原，虽然这类细节在常规装配后处于不可见位置，但在做产品整体渲染展示、爆炸图拆解演示时，可以完整呈现结构的装配逻辑，方便后续做产品说明资料、装配指导文件时直接调用模型。

　　需要注意的是，这款旋钮的结构设计偏向外观验证与装配适配场景，侧面滚花的纹理深度做了视觉优化处理，如果直接用于3D打印制作实物手板，细密的交叉滚花结构会因为打印层纹的影响出现表面粗糙、硌手的问题，实际量产开模时可以根据模具加工的工艺要求，适当调整滚花的齿距与深度，兼顾操作手感与加工可行性。旋钮的外圆直径经过多轮操作手感验证，控制在单指捏合旋转的舒适尺寸区间，既不会因为直径过大导致面板安装空间浪费，也不会因为直径过小造成旋转操作时力矩不足、调节费力的问题。安装高度的设计也充分考虑了常规设备面板的装配场景，旋钮突出面板的高度符合人机操作的舒适范围，不会因为突出过高造成误碰，也不会因为突出过矮导致操作时手指蹭到面板表面。

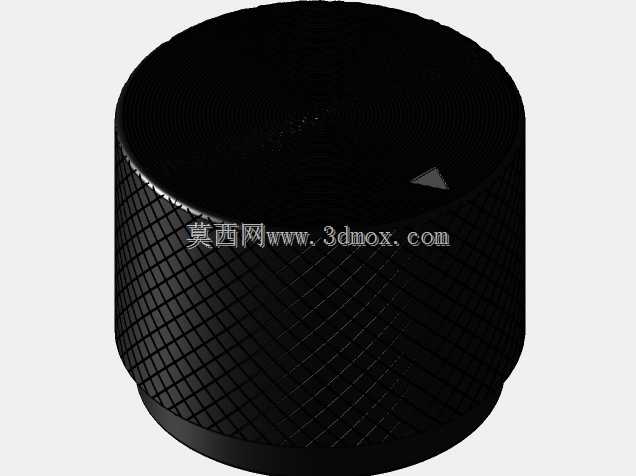

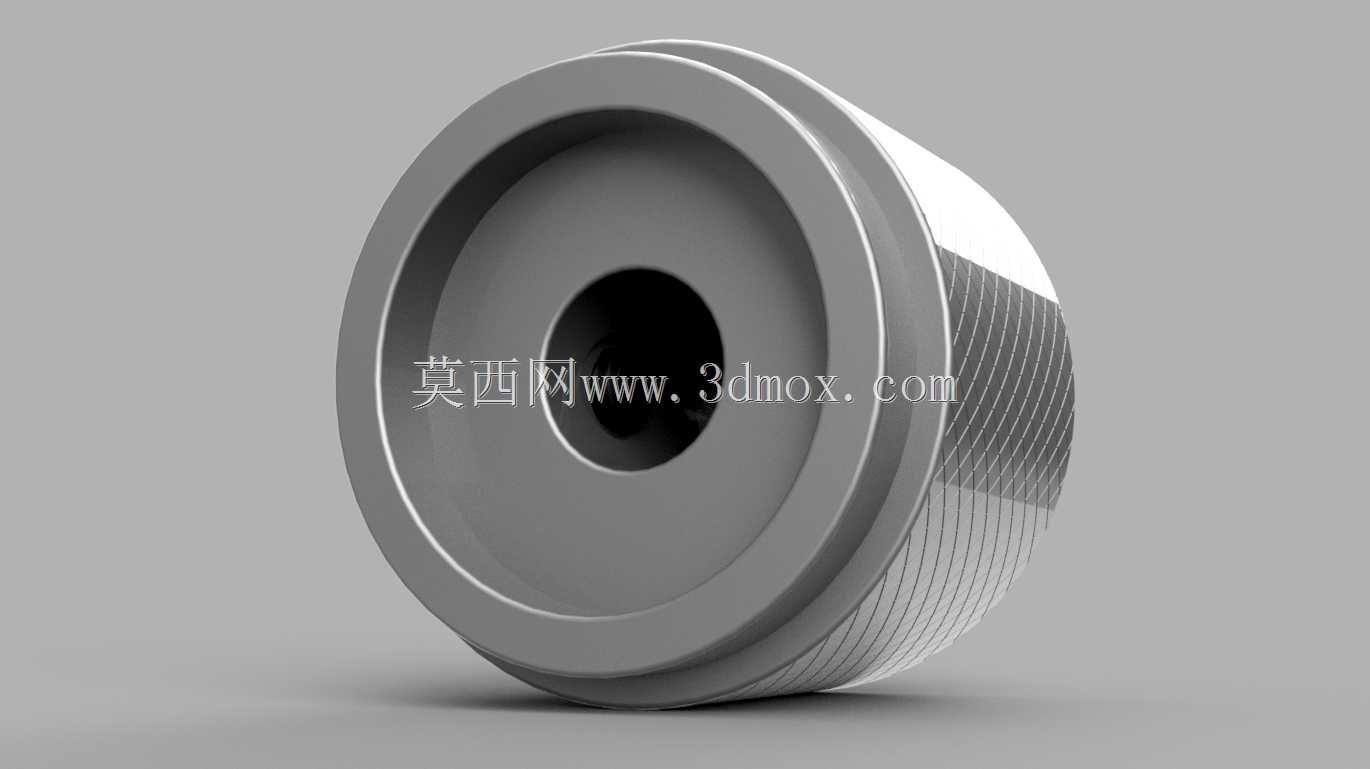

　　在结构细节上，旋钮与编码器轴的配合位置做了防呆平面设计，装配时可以快速对准轴的平面位，避免装配后旋钮标识与实际档位出现错位，同时防呆结构也可以传递更大的旋转扭矩，长期旋转调节不会出现旋钮与轴相对打滑的问题。表面质感的设计上，默认做了镀铬效果的视觉呈现，这种表面处理在电子设备面板上具备较好的耐磨性能与视觉质感，当然实际生产中也可以根据设备整体的配色方案，调整为黑色哑光、喷砂氧化等不同的表面处理效果，模型本身的曲面质量足够支撑不同材质质感的渲染输出，不管是做产品方案演示还是结构干涉检查，都可以直接复用。在做整机面板布局设计时，这款旋钮的安装边界可以直接导入装配体中，提前校核旋钮与周边按键、接口、显示屏的安全距离，避免出现操作旋钮时误触周边部件的问题，同时也可以根据旋钮的旋转半径，预留出足够的手指操作空间，保证整机面板的操作布局合理性。
