可调辊臂型金属限位开关三维结构

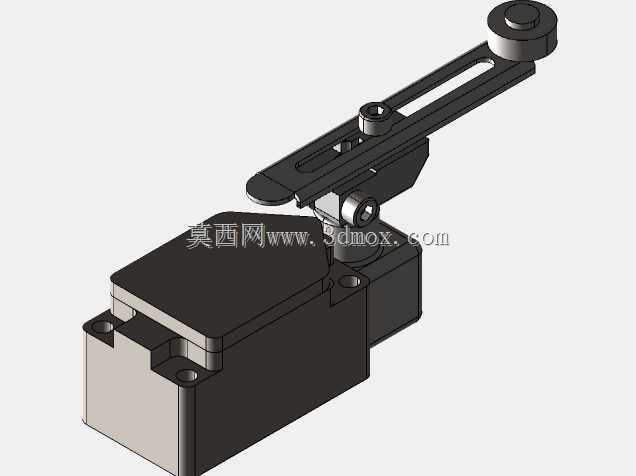

　　这款可调辊臂型金属限位开关，是工业自动化产线、机床设备、输送系统里极为常用的位置检测与行程限制元件，核心作用是在设备运动部件抵达预设极限位置时触发电信号，切断动力回路或切换控制逻辑，避免机构超程碰撞造成设备损坏、工件报废甚至安全事故。从结构设计来看，主体采用上下分盒式的金属壳体结构，下壳体为浅灰色压铸金属基座，预留了两个对称的安装沉孔，安装孔的孔距、沉孔深度都经过标准化设计，适配行业内通用的安装面板开孔尺寸，安装时可直接通过螺栓固定在设备机架、导轨旁或者运动机构的行程端点位置，基座侧面预留了线缆穿入的接口空间，方便现场布线时接入控制回路，上壳体为黑色高强度防护盖，和基座之间通过卡扣加定位槽的结构配合，既保证了壳体的密封防护能力，也能在检修内部触点组件时快速拆装，无需额外拆解安装螺栓。

　　上部的触发执行机构是这款开关的核心设计亮点，采用可调长度的辊臂结构，臂身开设了长条形调节槽，用户可以根据实际触发位置的需求，调整辊轮相对于转轴的伸出长度，适配不同行程范围的检测需求，臂端的辊轮为金属材质，外圈做了圆滑倒角处理，和运动部件的撞块接触时为滚动摩擦，相比滑动摩擦的触发头，能大幅降低长期往复触发过程中的磨损量，延长开关的机械使用寿命，辊臂和壳体内部触点机构之间通过转轴联动，转轴位置加装了耐磨轴套，减少反复转动带来的间隙旷量，保证触发位置的精度长期稳定。在实际应用场景中，这类开关常被布置在皮带输送机的两端，防止皮带跑偏或者物料小车超程脱轨；也会安装在数控机床的工作台行程端点，作为硬限位保护，在软限位失效时提供最后一道安全防护；在自动化桁架机械手的Z轴升降、X轴横移路径上，也会用这类开关作为原点复位检测和极限位置保护，相比非接触式的光电开关，这类金属外壳的机械限位开关抗干扰能力更强，在车间存在切削液飞溅、金属粉尘、电磁干扰的恶劣工况下，依然能稳定触发，不会因为光线变化、粉尘遮挡出现误信号。

　　设计这款三维模型的时候，重点还原了各个部件的装配关系：辊臂的调节槽长度、转轴的配合公差、安装孔的相对位置都和实物保持一致，壳体的分型面位置、内部触点腔的预留空间也做了准确建模，方便结构设计人员在做设备整体布局时，直接调用模型进行干涉检查，提前确认开关安装后和周围运动部件的安全距离，避免实际装配时出现辊臂长度不够、安装位置和其他零件冲突的问题。从安装边界来看，开关主体的长宽高尺寸适配常规的电气安装空间，辊臂在最大伸出长度下的摆动范围也做了运动仿真验证，当运动部件的撞块压下辊轮到触发位置时，辊臂的摆动角度不会超过机械死点，保证内部触点能可靠切换，同时不会对转轴造成过大的侧向冲击力。

　　在触点结构的设计上，模型还原了内部的快动触点结构，当辊臂被压下到预设行程时，触点会瞬间完成通断切换，避免了缓慢接触过程中出现的电弧烧蚀问题，提升电气寿命，壳体的防护等级设计满足车间常规工况的防泼溅、防尘要求，接线端子的位置预留了足够的接线空间，方便不同线径的控制线缆接入。对于设备选型人员来说，通过这个三维模型可以直观确认开关的触发形式、安装尺寸、辊臂调节范围是否符合自身设备的设计需求，不用反复核对二维图纸的尺寸标注，就能快速完成布局设计，减少选型出错的概率；对于三维建模从业者来说，这个模型的分件逻辑、装配配合关系也可以作为同类低压电气元件建模的参考，理解工业电气元件在设计时如何兼顾防护性能、安装便利性、动作可靠性之间的平衡。
