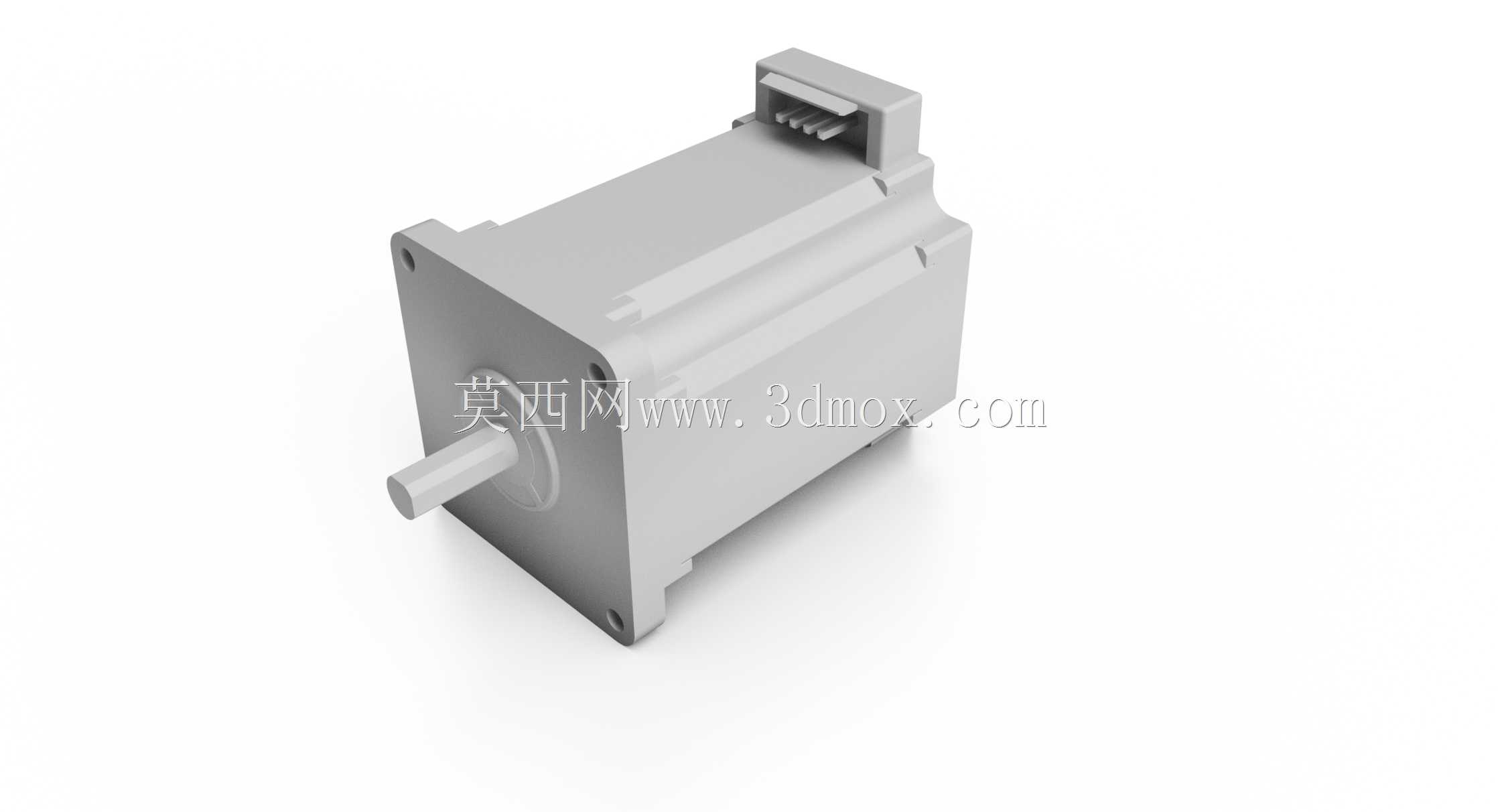

三洋60mm双极单轴步进电机结构模型

　　做非标设备结构设计的工程师大多有体会，步进电机的选型和安装位预留，往往是传动方案敲定后最先要落地的环节，尤其是桌面级CNC、小型自动化输送线、3D打印设备这类对安装空间有严格限制的场景，60mm安装法兰的步进电机一直是应用占比很高的品类。这次还原的这款双极单轴步进电机，安装面尺寸严格遵循60mm×60mm的行业通用边界，法兰端的安装孔位、轴伸长度、轴径公差都匹配常规nema23规格的安装标准，不管是直接替换现有设备上的同规格电机，还是给新设计的设备做传动端布局，都能直接套用安装尺寸，不用反复调整安装板的孔位和避让空间。

　　从实际应用场景来看，这款2.7Nm保持扭矩的步进电机，刚好覆盖了小型CNC雕刻机的Z轴驱动、桌面型点胶机的XY轴传动、小型皮带输送线的主动辊驱动这类负载需求，24V直流供电的特性也适配绝大多数桌面工业设备的供电体系，不用额外配置高压驱动模块，4A的相电流参数匹配市面上绝大多数通用步进驱动器，接线端预留的JST VHR-4N连接器位置，也还原了量产电机的实际接线结构，做电气布局的时候可以直接参考这个接口位置预留走线空间，避免出现装配时线缆和周边结构干涉的问题。

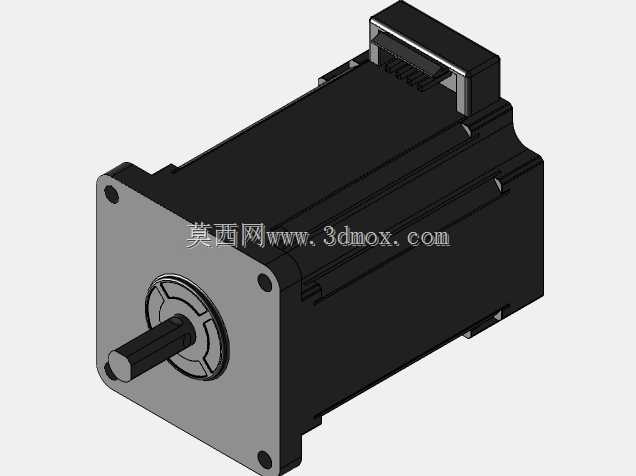

　　在模型的设计还原上，没有做过度的简化处理，电机本体的散热筋结构、后端的编码器护罩、输出轴的键槽细节、法兰端的定位止口都做了1:1的还原，这些细节恰恰是结构设计时最容易出干涉问题的地方——很多工程师在选型初期用简化电机模型做布局，往往会忽略后端接线护罩的突出尺寸，导致设备后盖装配时和电机尾部撞件，或是没算准轴伸长度，导致联轴器和电机端盖摩擦。这个模型把所有安装相关的边界尺寸都做了准确还原，包括电机本体的总长、接线端的出线方向、安装孔的沉头深度，在做装配校验的时候可以直接用来做间隙检查，不用等拿到实物样品再调整结构。

　　从设计思路上来说，这类标准工业部件的三维模型，核心价值从来不是外观渲染的逼真度，而是安装边界的准确性和装配特征的完整性。比如法兰端的定位止口尺寸，是保证电机和安装板同轴度的关键，如果模型里省略了这个止口特征，做安装板设计的时候就容易漏掉止口配合的公差，导致电机装配后出现轴偏心，运行时产生振动和噪音。还有输出轴的扁位结构，是和联轴器锁紧配合的关键特征，模型里还原了这个扁位的尺寸和位置，选型联轴器的时候可以直接匹配对应的轴孔规格，不用反复核对样品尺寸。

　　在实际的设备设计流程里，这类标准动力部件的模型精度，直接影响整个项目的迭代效率。很多小型设备的结构紧凑度要求很高，电机周边往往要布置行程开关、拖链安装位、传感器支架这些部件，如果电机模型的尺寸有偏差，后续开模或者加工零件的时候就会出现装配干涉，需要返工修改零件。这款模型把电机所有外轮廓的尺寸都按照实物做了还原，包括本体上的安装槽位、尾部的固定卡扣细节，在做周边结构布局的时候，可以准确预留出所有需要的操作空间，比如接线时的手部操作空间、电机固定螺丝的锁紧空间，这些细节往往是简化模型最容易缺失的部分，也是实际装配时最容易出问题的环节。

　　针对CNC设备的应用场景，这款电机的扭矩参数刚好满足小型雕刻机加工软金属、塑料、木材这类材质的进给需求，单轴输出的结构也直接匹配滚珠丝杠、同步轮这类常规传动部件的连接方式，不用额外加装转接轴。双极驱动的绕组结构特性，也在模型的本体尺寸上做了对应体现，绕组部分的长度和扭矩参数匹配，做散热设计的时候可以根据本体的散热面积预留对应的风冷安装位，避免电机长时间运行出现过热丢步的问题。
