NEMA23高扭矩步进电机结构设计

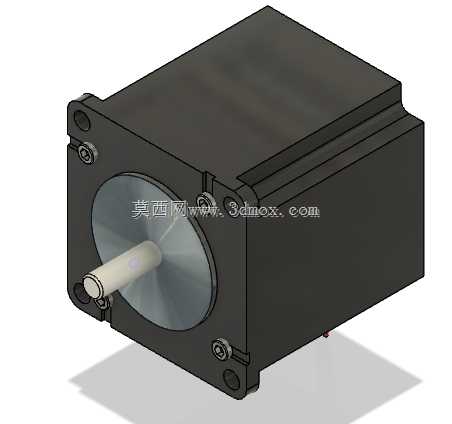

　　在中小型自动化设备的传动选型环节里，57机座规格的步进电机一直是兼顾安装空间、输出扭矩与控制成本的核心选项，这款对应NEMA23安装标准的步进电机，正是针对常规点位传动、中低速负载驱动场景做的结构优化设计，能覆盖多数桌面级加工设备、小型输送机构、自动化分拣模组、3D打印设备传动轴、小型工装夹具位移驱动的使用需求。从实际工程落地的角度看，这类电机的选型核心从来不是单纯看标称扭矩参数，而是要匹配安装边界、轴伸配合尺寸、绕组电气特性与负载惯量的匹配度，这款模型在建模阶段就完全还原了实物的安装基准，机座端面的安装孔位严格遵循NEMA23标准的57mm见方安装距，四个安装孔的位置度公差在建模时就做了基准约束，能直接导入设备装配体做干涉检查，不需要设计人员再反复核对安装孔位的坐标偏差。

　　从结构设计思路上看，这款电机采用方形叠片定子外壳结构，相比圆形机座的同规格电机，方形外壳的四个安装面可以直接贴合设备安装板，不需要额外的抱紧固定座，能有效压缩设备的横向安装空间，外壳表面做了平直的散热面设计，在持续运行工况下，定子绕组产生的热量可以通过外壳直接传导到安装基板上，比带散热筋的圆形机座有更稳定的热传导路径，适合长时间连续运行的工位使用。输出轴采用单出轴D型切边设计，轴伸长度与直径匹配常规的联轴器、同步带轮安装尺寸，D型切边的平面可以直接配合联轴器的顶丝锁紧，避免正反转切换时出现轴与传动件的打滑问题，轴根部的轴承位做了台阶定位，能承受一定的径向负载，满足同步带传动、齿轮直连传动的径向受力要求，不需要额外加装支撑轴承座就能适配多数轻载传动场景。

　　从功能特性上看，这款电机的两相双极绕组设计适配市面上绝大多数通用步进驱动器，不需要定制专用驱动模块，设备电控选型时可以直接匹配常规的两相步进驱动，降低整套设备的电控成本。转子的惯量参数做了优化，在保证10kgcm级保持扭矩输出的前提下，尽可能降低了转子转动惯量，在频繁启停、正反转切换的点位运动场景里，能减少过冲、失步的概率，提升点位定位的重复精度。电机的出线端采用侧出式设计，在建模时预留了线缆的弯折空间，当电机安装在设备狭小腔体内时，不会因为线缆弯折半径不足导致出线端受力损坏，也避免了线缆与周边运动部件出现干涉的问题。

　　在实际做设备结构设计时，这款模型的尺寸边界完全还原实物参数，机身长度方向的尺寸可以直接用来核对设备内部的安装空间，比如在做小型数控雕刻机的Z轴驱动选型时，可以直接把模型导入装配体，核对电机尾部与设备龙门架的安全间隙，核对轴伸端与联轴器、滚珠丝杠的配合长度，不需要等实物样品到手再调整结构尺寸，能大幅缩短设备研发的打样周期。机座前端的定位凸台尺寸也严格按照行业通用标准做了建模，在设计电机安装法兰、安装板的时候，可以直接用凸台尺寸做配合孔的公差设计，保证电机安装后轴的同轴度，减少因为安装不同心导致的轴承磨损、传动抖动问题。

　　针对不同的应用场景，这款电机的结构也预留了足够的改装适配空间，比如需要加装刹车模块、后端编码器的时候，电机尾部的安装螺孔位置与标准NEMA23电机的后安装尺寸一致，可以直接适配市面上通用的刹车、编码器配件，不需要对电机本体做二次加工。在做传动系统校核的时候，模型的重量、重心位置都做了准确还原，可以直接在装配体里做整体的重心校核、安装板的受力变形仿真，避免因为电机重量估算偏差导致安装板在长期运行后出现变形，影响传动精度。对于做三维建模学习、设备方案演示的从业者来说，这款模型的细节还原度足够支撑方案展示、装配动画制作的需求，外壳的分层结构、轴端的细节、安装孔的倒角都做了写实处理，不会出现模型过于简化导致的展示失真问题。
