工业用重型交流异步电机结构设计

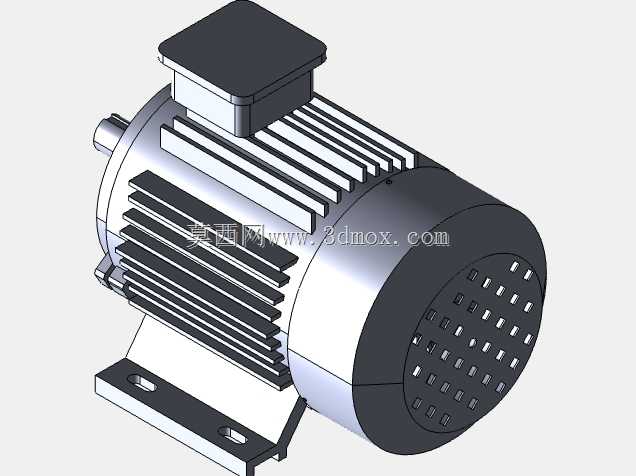

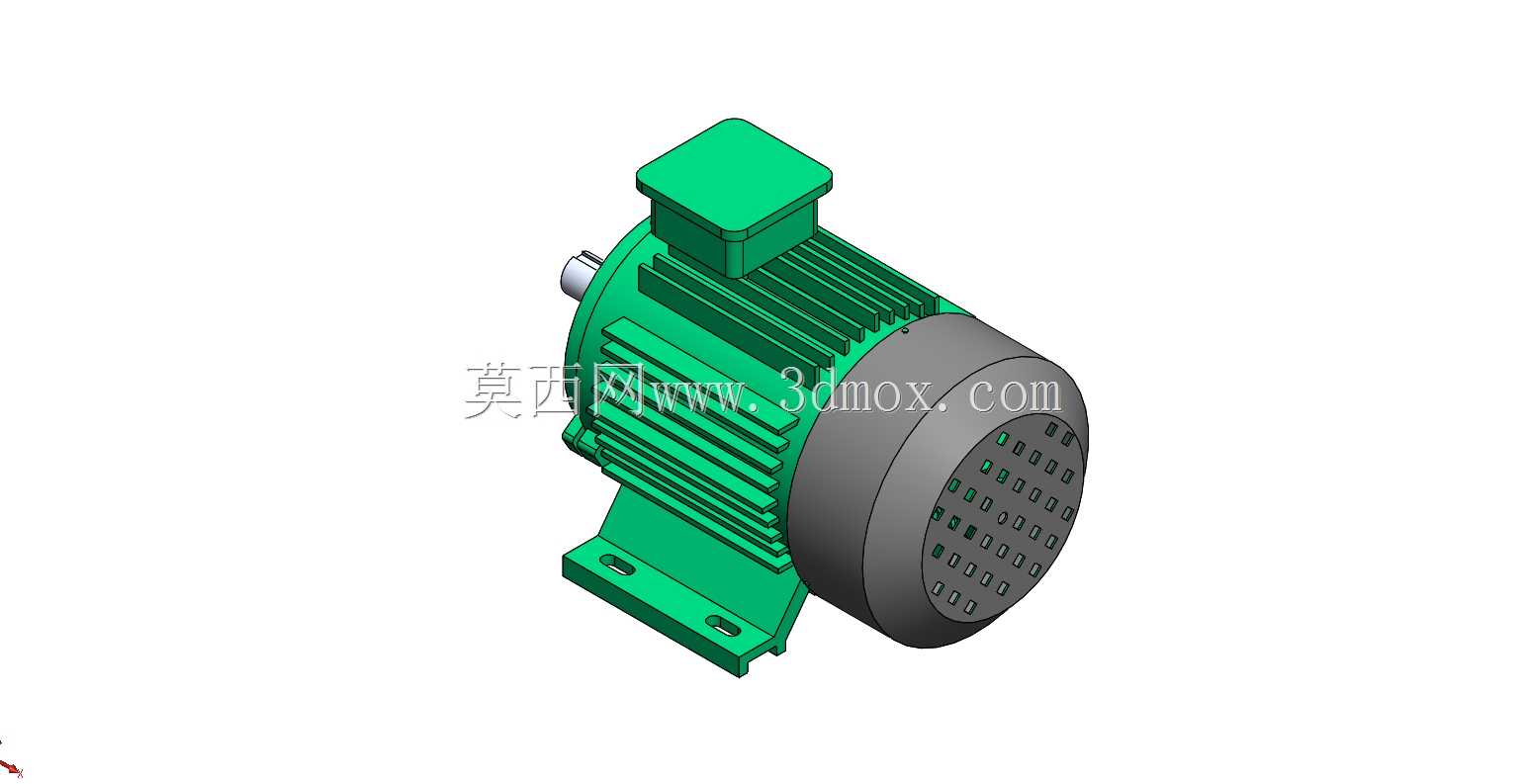

　　这款重型交流电机的三维结构设计，核心围绕工业重载场景的动力输出需求展开，在建模阶段就充分考虑了不同配套设备的安装适配性，从底座安装孔位的中心距到输出轴的轴径、键槽尺寸，都严格匹配通用工业重载设备的安装边界，避免后续选型时出现安装干涉的问题。从实际应用场景来看，这类电机常作为核心动力源配套在液压升降机、机械压力机以及各类通用工业机械上，不同场景下的负载特性存在明显差异：配套液压升降机时需要电机具备足够的启动转矩，克服满载工况下的静负载启动阻力，避免启动堵转；配套机械压力机时则需要电机本体具备更好的刚性，承受冲压作业带来的周期性冲击载荷，减少长期运行下的结构形变；配套通用输送类工业机械时，则要兼顾运行的平稳性，降低运转过程中的振动传递，避免影响整条生产线的运行精度。

　　在产品功能特性的设计上，建模时特意对电机外壳的散热筋结构做了优化，沿电机壳体周向均匀分布的纵向散热筋，既可以增加壳体与空气的接触面积提升自然散热效率，又能顺着电机运转时带动的气流方向引导空气流动，带走连续重载运行产生的热量，避免绕组温升过高影响绝缘寿命。电机顶部的接线盒采用独立凸起式结构，预留了足够的线缆接线空间，同时接线盒的安装面做了密封贴合面设计，能够适配常规工业车间的防尘防护需求，避免加工过程中产生的金属碎屑、粉尘进入接线腔造成线路短路。输出端的端盖部分做了加厚处理，内部预留了轴承安装位的足够支撑壁厚，能够承受径向与轴向的复合载荷，适配皮带传动、联轴器直连等多种不同的传动连接方式，不需要额外加装过渡支撑结构。

　　设计思路上没有追求过度轻量化的结构，而是优先保证结构强度与长期运行的可靠性，机座采用底脚安装的经典结构，四个安装脚的位置做了局部加厚，每个安装脚都设计了沉头安装孔，安装时螺栓可以完全沉入孔内，不会突出安装面影响贴合精度，同时安装脚与机座主体的过渡位置做了圆弧过渡处理，减少应力集中，避免长期承受负载时出现焊缝开裂或者结构断裂的问题。电机的风罩部分采用均匀排布的通风孔设计，既可以阻挡外部较大的杂物进入电机内部触碰风叶，又不会阻碍通风散热的气流通道，风叶与输出轴采用同轴固定设计，运转时的动平衡在建模阶段就做了配重预留，减少高速运转时的振动量。

　　从安装边界来看，建模时严格控制了电机的整体外形尺寸，机座的中心高、输出轴的伸出长度、接线盒的顶部高度都参考了通用系列电机的安装尺寸规范，能够直接替换同规格的现有老旧电机，不需要对原有设备的安装底座做额外的改造加工，降低设备维护更换的成本。输出轴的轴伸端做了标准的键槽设计，键槽的位置与深度都符合通用传动件的配合要求，配套的联轴器、皮带轮都可以直接采购标准件进行装配，不需要额外定制加工传动连接件。在细节结构上，电机的吊环安装位设置在机座的重心正上方位置，方便设备安装时的吊装作业，吊装时能够保持电机的水平状态，便于对准安装孔位完成装配作业，避免吊装过程中出现倾斜磕碰输出轴或者安装面的问题。
