NEMA14规格圆形步进电机结构设计

　　在小型自动化设备的结构选型过程中，执行元件的安装空间适配性往往是决定整机布局合理性的核心因素之一，这款NEMA14规格的圆形步进电机，正是针对紧凑安装场景下的动力输出需求完成的结构设计。不同于常规方形法兰步进电机的安装形态，圆形机身的设计能够最大化利用圆形安装位的内部空间，在3D打印机挤出机构、小型医疗检测设备进样模组、桌面级精密点胶平台的位移驱动、智能安防设备的角度调节机构这类对径向安装尺寸有严格限制的场景中，这类圆形步进电机能够在不牺牲输出扭矩的前提下，有效压缩安装占用的径向空间，避免方形法兰边角与周边结构件产生干涉。

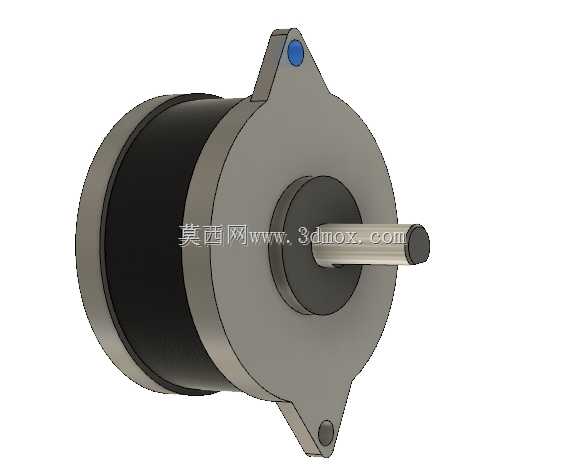

　　从实际功能特性来看，这款步进电机采用两相混合式步进的工作原理，能够实现精准的开环角度控制，步距角精度满足常规小型传动机构的定位需求，输出轴采用标准D型切面设计，可直接与同步带轮、齿轮、联轴器等传动部件配合，无需额外加工轴连接结构，降低传动链路的装配复杂度。机身尾部的定位凸点与安装耳片上的定位孔形成双重安装基准，装配时能够快速完成电机与安装面板的同轴度对位，减少装配过程中的调整工时。端盖上的蓝色标记点为绕组相位标识，现场接线时可快速区分相序，避免接线错误导致的电机反转、丢步问题。

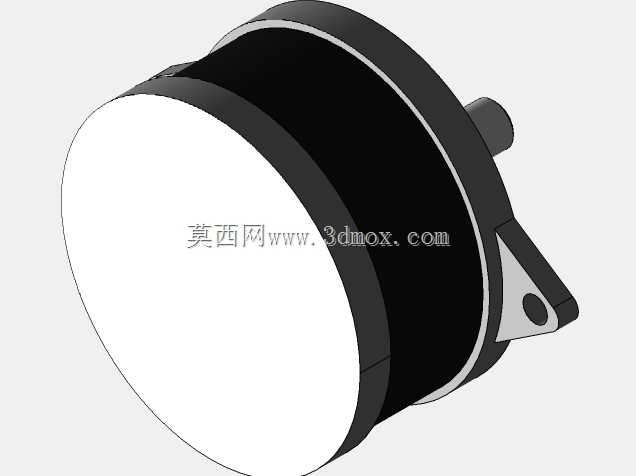

　　设计过程中，首先围绕NEMA14的安装标准确定了安装耳片的孔位间距与轴伸长度基准，在此基础上将机身主体设计为圆形结构，对比同规格方形法兰电机，圆形机身的外轮廓直径与方形法兰的对角尺寸相当，但在圆形安装腔体内能够获得更大的定子绕组布置空间，一定程度上提升了同体积下的扭矩输出能力。安装耳片采用与端盖一体化的结构设计，两个对称布置的安装耳片上预留通孔，可通过螺丝直接固定在设备安装面板上，耳片的厚度经过强度校核，能够承受电机高速启停时的反作用力矩，不会出现安装位变形导致的轴系偏心问题。机身外壳采用拉伸铝材质，表面做氧化处理，既能够保证结构强度，又能通过金属外壳实现绕组工作热量的快速散出，避免长时间运行下的温升过高问题。

　　从安装边界尺寸来看，这款电机的机身外径、轴伸直径、安装孔中心距均严格遵循NEMA14的尺寸规范，可直接替换同规格的其他品牌圆形步进电机，无需修改原有设备的安装结构。轴伸长度控制在适配常规传动件安装的范围内，伸出端的轴肩位置可作为传动件的轴向定位基准，装配时将传动件推至轴肩位置即可完成轴向定位，无需额外调整轴向间隙。电机尾部无突出的编码器或接线盒结构，接线端直接从机身侧面引出，能够进一步压缩轴向安装空间，适合安装腔轴向尺寸受限的设备场景。

　　在实际结构设计选型时，需要注意这类圆形步进电机的安装固定方式为两点式固定，相比方形法兰的四点固定，在承受较大径向负载时需要校核安装螺丝的剪切强度，若传动结构存在较大的径向力，可在安装面板上增加与电机外圆配合的定位止口，通过止口承受径向负载，降低安装螺丝的受力。同时电机的输出轴径向跳动量控制在小型精密设备的允许范围内，搭配精密传动件时可满足0.1mm级别的重复定位精度需求，适配大部分桌面级精密自动化设备的驱动要求。
