海凌科HLK-PM01隔离开关电源模块三维结构

　　做过工业控制板卡、物联网终端设备结构设计的工程师，大概率都接触过这类小体积AC-DC隔离开关电源模块，它的核心作用是直接把民用或工业场景里的100-240V交流市电，转换成稳定的5V直流输出，给后端的主控芯片、传感器、通讯模组这类低压负载供电，省去了用户自行设计隔离电源拓扑、打样调试EMC参数的繁琐流程，在小功率供电场景里的应用普及率非常高。

　　从实际选型和结构适配的角度看，这类模块的设计思路完全围绕小体积、易集成、高可靠性展开，整体采用阻燃工程塑料外壳完全灌封，把内部的工频整流电路、高频变压器、PWM控制芯片、输出滤波电路全部包裹在壳体内部，既可以避免生产组装过程中元器件被磕碰损伤，也能提升高压侧和低压侧之间的绝缘耐压等级，满足安规设计里的爬电距离要求，外壳表面直接丝印了输入输出参数、安规认证标识、引脚定义，生产线上的作业人员不需要额外查阅规格书就能快速识别引脚定义，减少插反、接错的装配失误。

　　这款3W功率等级的模块，额定输出电流0.6A，足够支撑绝大多数低功耗嵌入式设备的供电需求，比如智能家居里的智能开关、温湿度采集节点、工业现场的485通讯采集模块、小型桌面类数码设备的内置供电，都能直接采用这款模块做电源输入，不需要额外增加外围的电源防护电路，模块本身已经内置了过流保护、过压保护、过热保护机制，当后端负载出现短路、电流超出额定值的时候，模块会自动进入保护状态，不会因为故障烧毁后端的核心元器件，也不会出现炸机这类安全隐患。

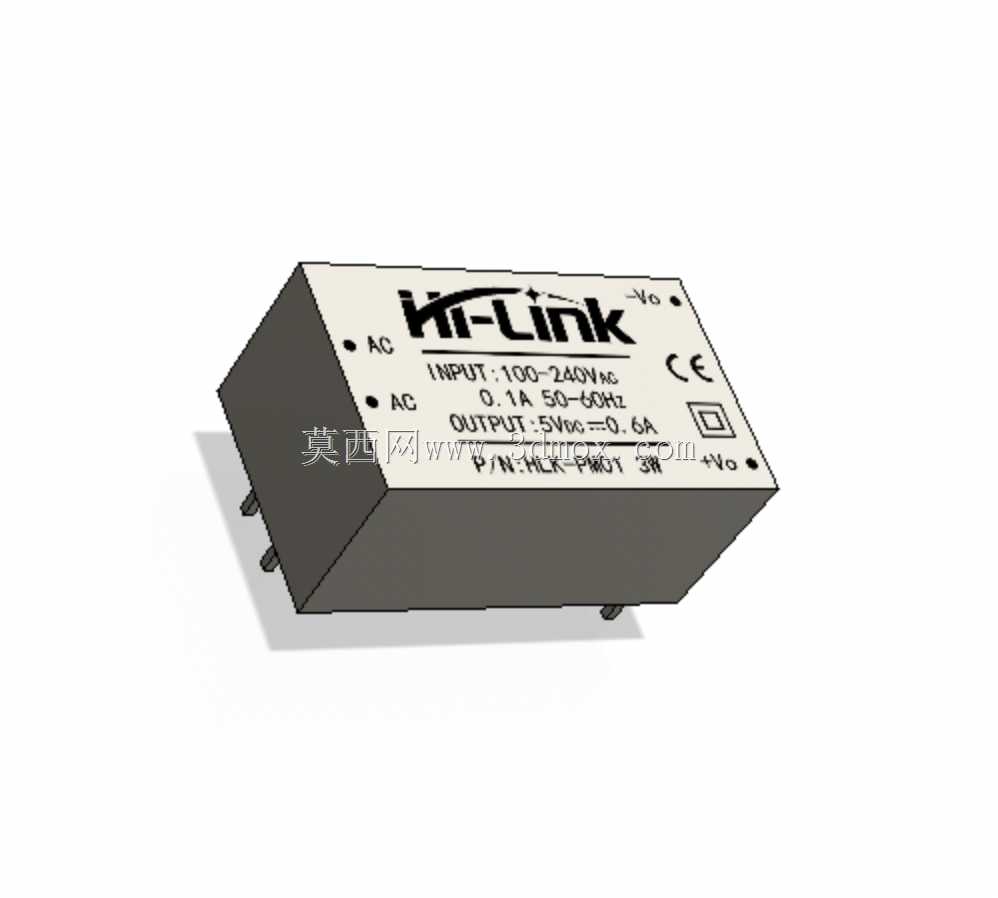

　　从三维建模的结构细节来看，模型完整还原了实物的所有安装边界特征：模块整体为长方体结构，底部伸出两个交流输入插针、两个直流输出插针，插针的位置、直径、伸出长度完全匹配实物参数，结构工程师在做PCB Layout的时候，可以直接调用这个模型对齐封装尺寸，避免出现封装画错、模块插装后和周边结构件干涉的问题；外壳的棱角做了小尺寸的倒角处理，没有尖锐的边角，在做整机外壳的内部空间预留时，不需要额外给模块边角预留过多的避让空间，只要按照模块的最大外形尺寸预留安装位即可；模块顶部的丝印标识也做了还原，在做整机BOM可视化、装配工艺指导书制作的时候，可以直接调用这个模型出图，不需要额外做外观贴图处理。

　　在实际安装场景里，这类模块既可以直接焊接在PCB板上作为板载电源使用，也可以搭配专用的接线底座做成导轨式安装的独立电源模块，适配不同的设备安装需求，建模的时候也充分考虑了不同安装方式的尺寸兼容性，模块本体的外形公差按照工业级元器件的常规公差做了预留，不管是做PCB板上的直插布局，还是做导轨外壳的内部腔体设计，都能直接用这个模型做干涉检查，不需要反复调整结构尺寸。很多刚入行的工程师在做小功率AC供电设备的时候，容易在电源部分踩坑，要么是自行设计的电源EMC不过关，要么是体积做的太大挤占了其他功能模块的空间，这类集成化的隔离电源模块刚好解决了这些痛点，而精准的三维模型可以在结构设计阶段就完成所有的布局校验，减少打样后的修改次数，缩短整个产品的开发周期。

　　另外要注意的是，这类高压模块在结构布局的时候，要保证高压输入引脚和周边低压信号线路之间的爬电距离满足安规要求，模型里的引脚间距完全按照安规要求设计，工程师在做PCB布局的时候，只要参考模型的引脚位置预留足够的铺铜间距，就能满足基础的安规绝缘要求，不需要额外计算爬电距离参数。模块整体的高度控制也适配绝大多数薄型设备的内部空间需求，不会出现模块安装后顶到设备外壳的问题，在做便携式、小型化设备的结构设计时，这个尺寸优势会非常明显。
