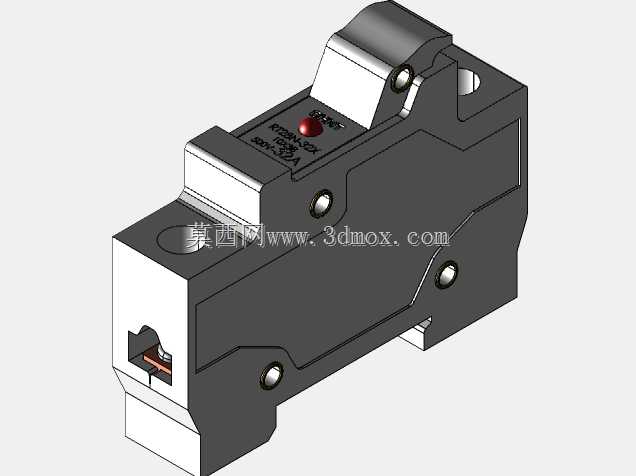

正泰32A导轨式熔断器底座结构设计

　　这款导轨式熔断器底座是低压配电回路中常见的电路保护承载部件，日常在终端配电箱、小型设备控制柜、楼宇照明配电支路里随处可见，核心作用是为对应规格的熔断体提供可靠的安装载体，在回路出现过载、短路故障时，配合熔断体快速切断故障电流，避免故障范围扩大，保护后端用电设备与线路安全。从结构设计来看，整体采用模数化宽度设计，适配行业通用的35mm标准DIN导轨安装，单极占用的安装空间与常规微型断路器保持一致，方便在配电箱内同其他模数化配电元件并排排布，无需额外预留特殊安装位，柜内排布整齐度高，也便于后期运维人员快速识别回路。底座的主体结构分为绝缘壳体、载流接线端子、熔断体容纳腔、状态指示部件几个核心部分，绝缘壳体采用阻燃热固性材料注塑成型，表面做了哑光防滑处理，既可以保证长期带电运行下的绝缘性能，也能在故障起弧时耐受高温不熔融滴落，避免引发柜内次生安全隐患。接线端采用压线式螺钉结构，适配不同线径的铜芯导线接入，接线端子周边做了防误触挡板设计，运维人员接线操作时，螺丝刀不会意外触碰相邻带电部件，降低带电作业的触电风险。

　　熔断体容纳腔采用翻盖式结构，上盖与底座通过转轴连接，更换熔断体时无需将整个底座从导轨上拆下，翻开上盖即可快速取出失效熔断体、装入新件，操作便捷性大幅提升；上盖表面集成了红色熔断状态指示件，当内部熔断体因故障分断后，指示件会自动弹出，运维人员巡检时无需拆盖、无需逐回路验电，就能快速定位故障回路，大幅缩短故障排查时间。底座背部设计了弹性导轨卡扣，安装时只需对准导轨按压即可卡入固定，拆卸时用一字螺丝刀撬动卡扣解锁就能快速拆下，无需借助复杂工具，适配现场快速装配、改造的作业需求。载流部件采用高导电率铜材冲压成型，表面做镀镍防锈处理，既可以降低接触电阻减少长期运行的温升，也能避免潮湿环境下铜材氧化导致的接触不良问题，保证长期通电的可靠性。

　　从安装边界来看，底座上下端的接线位置预留了足够的导线弯曲空间，接入常规线径的导线后，导线弯曲半径满足配电施工规范要求，不会出现导线过度弯折损伤线芯的问题；相邻极并排安装时，壳体侧面的贴合面平整无凸起，多极拼装后不会出现间隙过大、排布歪斜的问题，整体安装后的柜内视觉一致性好。在实际选型应用中，这类熔断器底座通常搭配对应额定电流的圆筒形帽熔断器使用，广泛应用于照明回路、小型动力设备控制回路、仪器仪表供电回路的过载与短路保护，相比微型断路器，熔断器的分断能力更高，在短路电流较大的工况下，分断可靠性更有优势，同时结构简单、故障率低，长期运行无需额外维护，非常适合对成本敏感、对保护可靠性要求高的配电场景。

　　设计这类部件的三维模型时，需要重点关注几个核心尺寸的匹配：一是导轨卡扣的尺寸公差，必须保证卡扣与35mm导轨的配合松紧度合适，过松会导致底座在导轨上滑动移位，过紧则会导致安装拆卸困难；二是熔断体容纳腔的尺寸，必须严格适配对应规格熔断体的外形尺寸，保证熔断体装入后与载流端子接触紧密，不会出现接触不良导致的温升过高问题；三是接线端子的压线范围，要匹配对应额定电流下常用导线的线径范围，保证不同线径的导线接入后都能被可靠压紧，不会出现导线松脱的问题；四是上盖与底座的配合间隙，既要保证翻盖操作顺畅，也要保证合盖后缝隙均匀，避免灰尘、水汽进入壳体内部影响绝缘性能。
