轴向弯脚1N4148快速开关二极管结构

　　在消费类电子控制板、工业小信号采样回路、低压信号切换电路的PCB布局阶段，经常会用到小功率快速开关二极管做信号整流、反向截止、续流泄放，1N4148作为行业内应用极广的小信号开关器件，其轴向弯脚封装的三维结构建模，直接影响PCB板级装配的干涉校验、SMT或手工焊装的工艺性验证。很多刚接触板级结构设计的工程师，容易忽略这类轴向引线元件的引脚成型尺寸，默认按照直插元件的标准引脚长度做布局，等到实际打样装配时才发现，元件本体和周边贴片电容、接插件的高度干涉，或是引脚弯折半径过小导致元件引线根部应力集中，长期受温度循环影响出现引线断裂的失效问题。

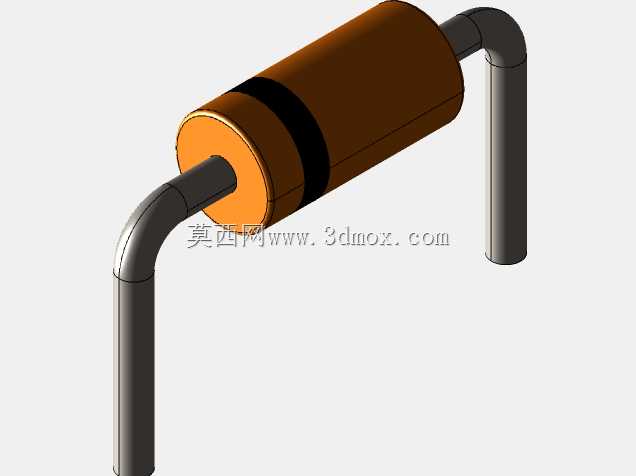

　　这个模型还原了弯脚成型后的1N4148完整结构，本体部分采用圆柱形环氧封装结构，两端的金属电极端盖和本体的配合公差按照行业常规封装尺寸设定，引脚部分做了90度弯折处理，弯折处保留了符合工艺要求的圆角半径，避免建模时出现直角弯折导致的应力集中假象，也能准确反映实际生产中引脚成型后的真实空间占位。从实际选型应用的角度看，这类弯脚处理的轴向二极管，大多用在板内空间紧凑、元件需要贴板安装降低整体高度的场景，比如超薄型开关电源模块、手持检测设备的主控板、小型传感器的信号调理板，元件贴板安装后整体高度可以控制在5毫米以内，比直插立式安装的高度降低近三分之二，能有效压缩板卡的整体厚度空间。

　　建模过程中需要重点关注几个尺寸边界：首先是本体的直径和长度，常规1N4148的玻封或塑封本体直径在1.8毫米到2.2毫米之间，本体长度在4毫米左右，建模时取行业通用的中间值，能适配绝大多数同型号元件的占位需求；其次是引脚的线径，常规轴向小二极管的引线直径在0.5毫米到0.6毫米之间，弯折后的引脚水平段长度需要匹配PCB的孔位间距，常规2.54毫米网格间距的板卡，引脚水平伸出长度控制在1.2毫米到1.5毫米之间，既能保证引脚顺利过孔，又不会因为引脚过长导致焊盘处残留多余引线造成相邻焊盘短路。另外，引脚弯折处距离本体端面的距离也需要严格控制，不能直接贴着本体端盖弯折，否则容易造成本体封装开裂、内部芯片键合点脱落，建模时预留了0.8毫米到1毫米的直线段距离，符合电子装联的工艺规范要求。在做板级装配仿真的时候，这个模型可以直接导入PCB结构文件中，校验元件本体和周边结构件、相邻元件的安全距离，比如当板卡上方有塑料壳体的支撑柱、或是相邻位置有高度较高的电解电容时，可以通过模型的空间占位提前发现干涉问题，避免后期开模后出现装配卡滞。

　　很多工程师在做三维建模时容易把引脚做成等径的理想圆柱体，实际生产中二极管的引线表面是有镀锡层的，焊接后焊锡会在引脚和焊盘结合处形成一定高度的焊锡圆角，不过在做布局干涉校验时，这部分焊锡的高度可以忽略，只要保证元件本体和引脚的核心尺寸准确，就能满足90%以上的布局校验需求。另外，这类轴向元件的引脚存在一定的成型公差，不同厂家生产的元件引脚弯折角度可能存在±5度的偏差，建模时按照标准90度弯折做基准结构，在实际选型匹配时，可以根据供应商提供的规格书微调引脚角度，就能快速适配不同厂家的元件尺寸。在信号回路的应用中，1N4148的反向恢复时间在纳秒级别，适合处理高频小信号的切换，而弯脚贴板安装的方式还能降低引脚的寄生电感，减少高频信号传输过程中的信号畸变，这也是很多高频信号板采用卧式弯脚安装二极管的原因之一，建模时还原引脚的真实走线长度，也能帮助硬件工程师在做信号完整性仿真时，更准确地估算引线带来的寄生参数影响，提升仿真结果的准确性。
