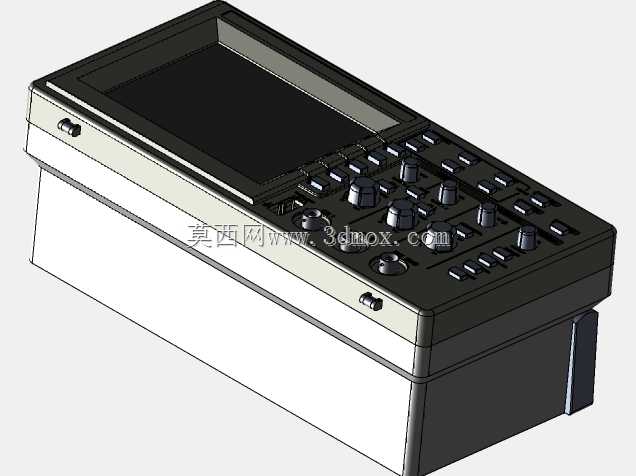

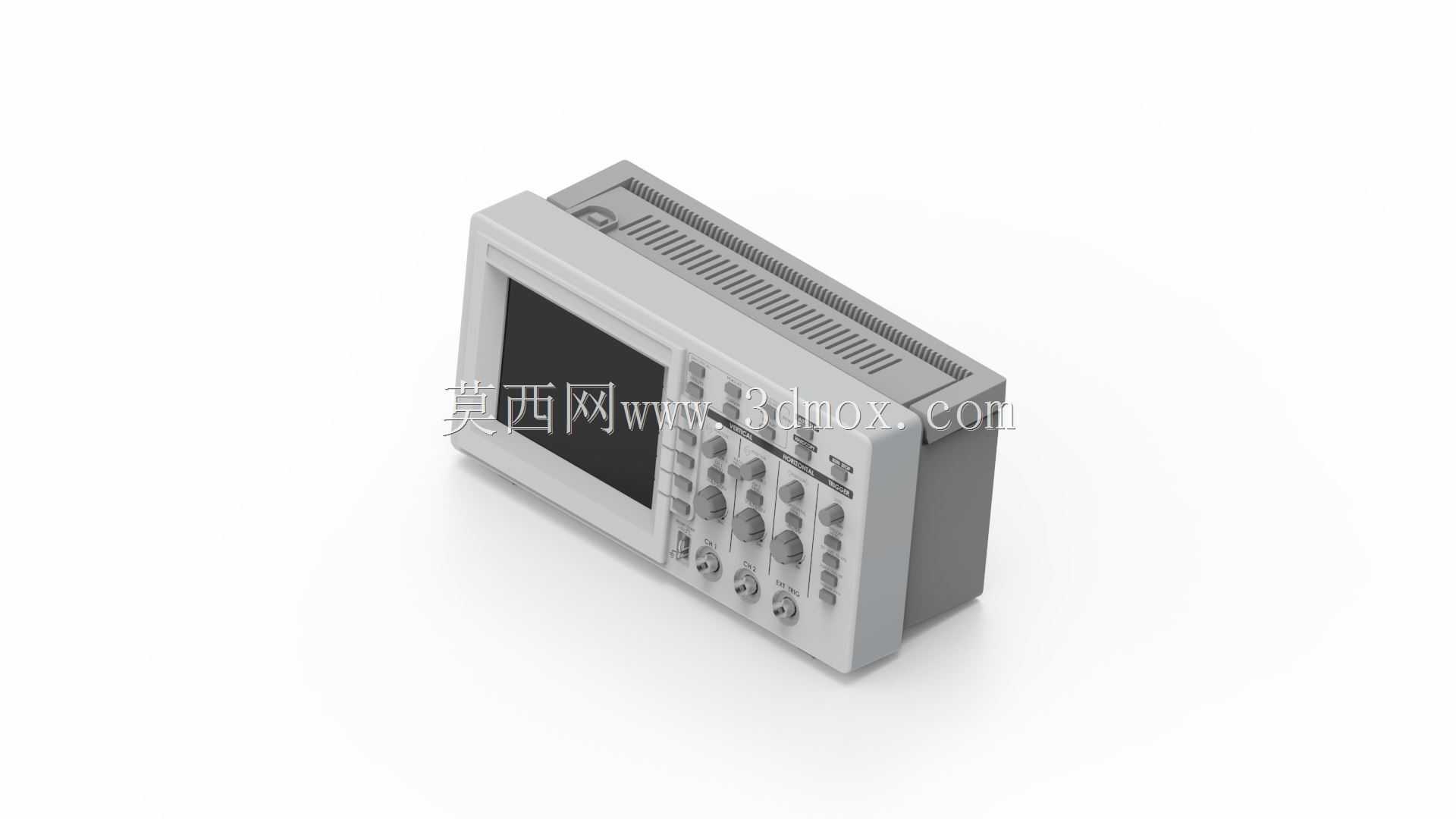

台式泰克数字示波器外观结构建模

　　做电子测试类设备结构建模时，最先要考虑的是实验室台架的安装边界，这类台式示波器的常规放置场景是研发实验室的防静电工作台、生产线终检工位的测试台架，还有高校电子实验室的实训操作台，建模时要先把底部支撑的防滑脚垫位置做准，四个脚垫的分布要匹配设备重心，避免实际放置时出现翘边的情况，前面板的操作区域倾斜角度是经过人机工程校核的，常规坐姿操作时视线刚好能垂直对准显示屏区域，不用刻意低头或者仰头就能看清波形参数，操作旋钮的时候手腕也能自然搭在工作台边缘，长时间调试不会产生过度疲劳。

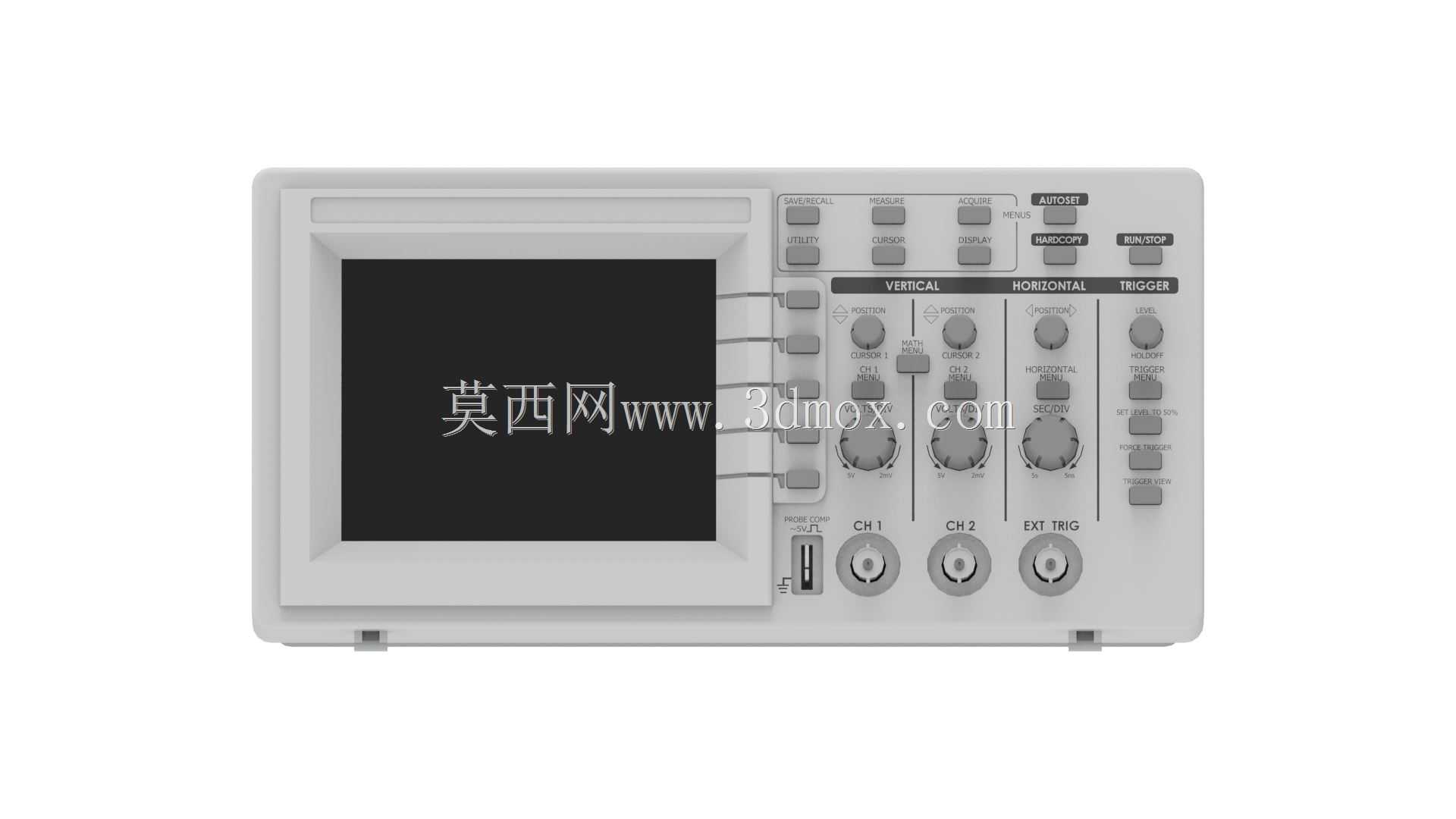

　　从功能分区来看，前面板左侧是大尺寸的显示屏安装位，屏幕周边做了一圈下沉的止口结构，用来嵌装显示屏的固定压框，屏幕下方预留了软胶按键的安装槽，每个按键的行程间隙都留了0.3mm的余量，避免装配后出现按键卡滞的问题。右侧的操作区域是旋钮和接口的集中区，最上方是通道输入接口，BNC接头的安装孔位要严格匹配标准件的安装尺寸，接口周围做了一圈凸起的防护筋，既能避免插拔接头时磕碰到旁边的旋钮，也能在设备意外倾倒时给接口提供一定的缓冲防护。垂直排布的调节旋钮分了不同的直径档位，常用的垂直灵敏度、时基调节旋钮做了更大的直径和防滑滚花，方便快速盲操作，次要功能的旋钮尺寸稍小，排布在主旋钮的侧方，避免操作时误触。

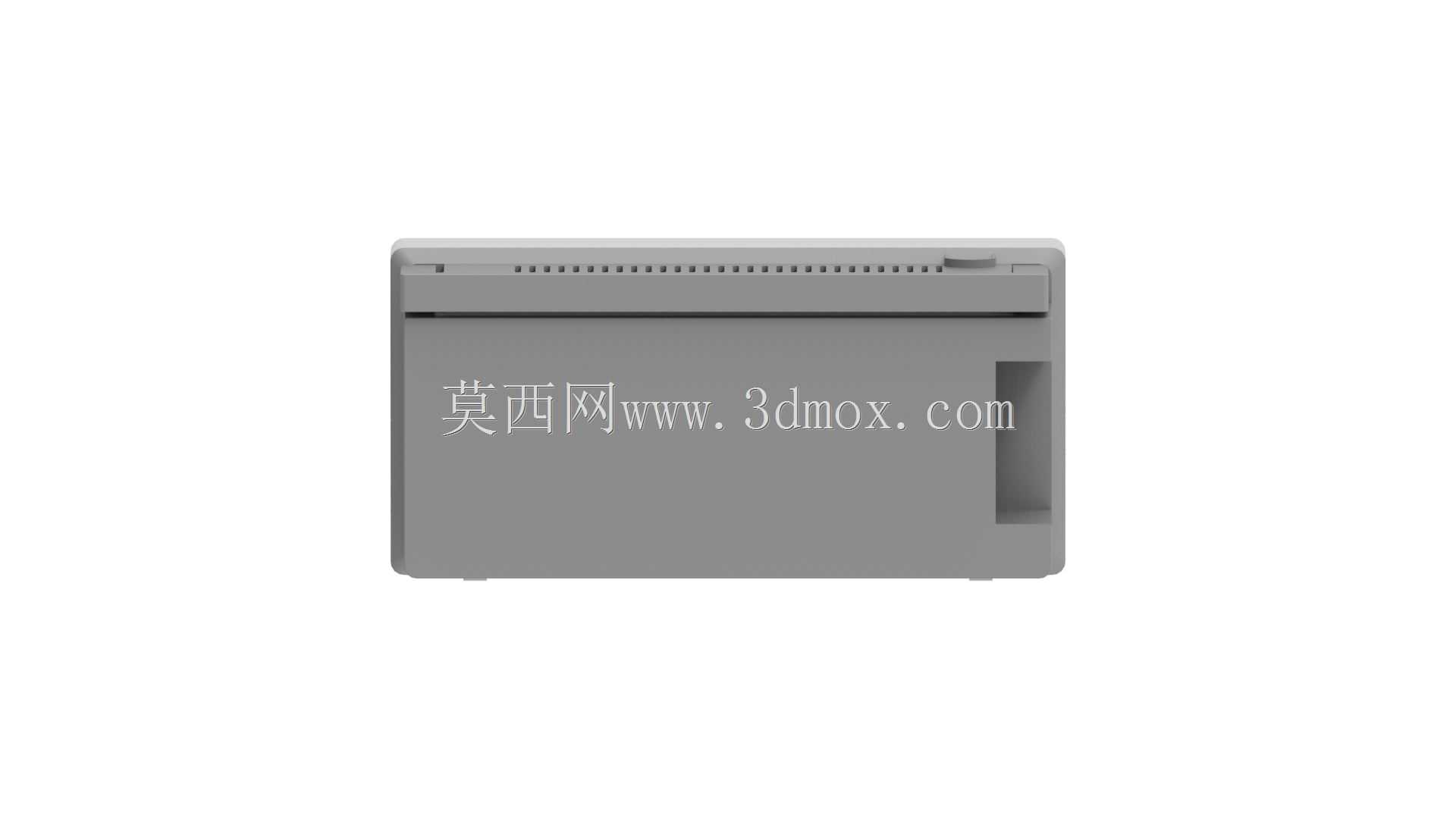

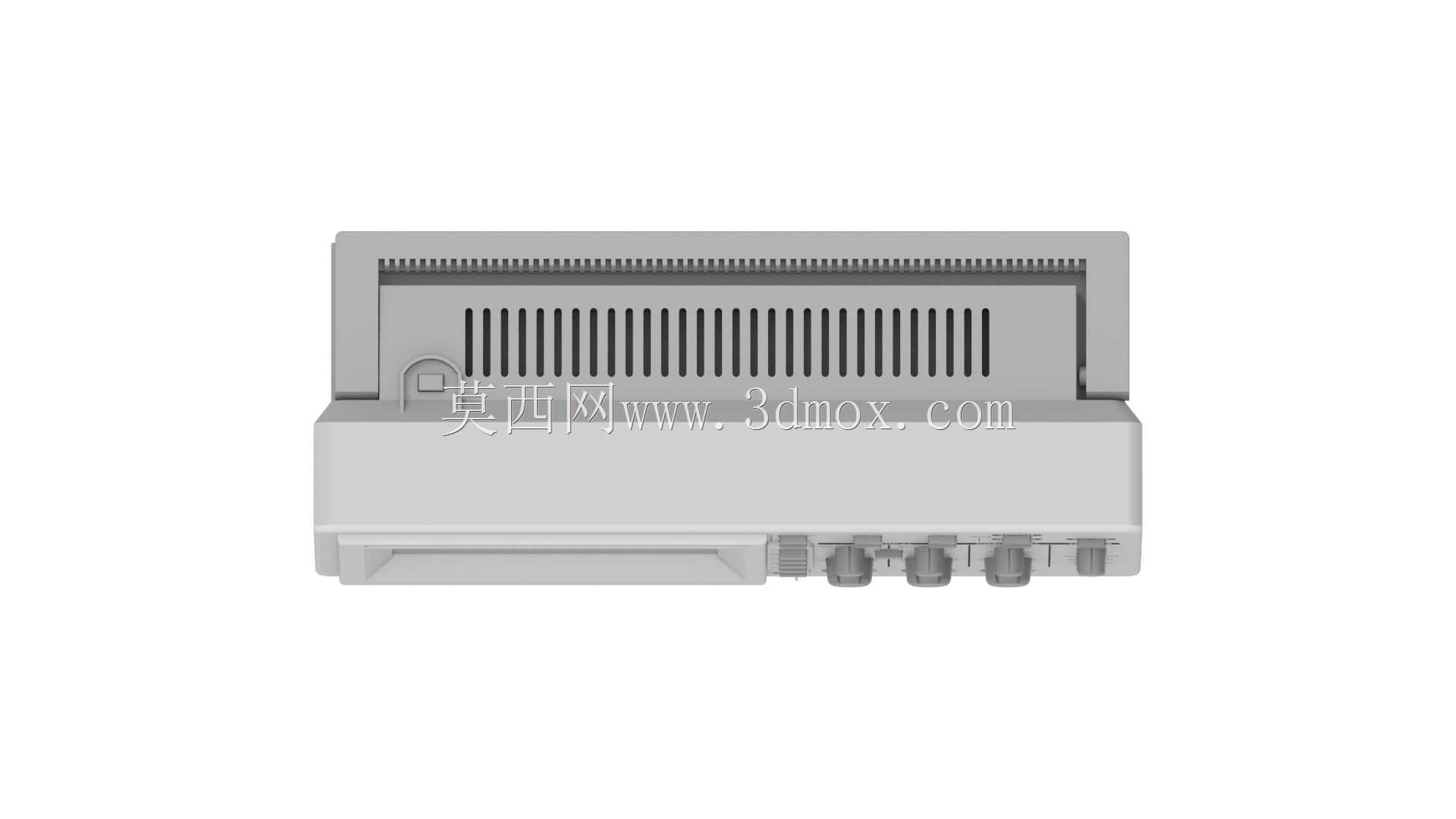

　　设备的上盖和侧壳做了一体化的散热格栅设计，格栅的开孔方向是顺着设备内部气流走向排布的，内部电源模块和信号处理板的散热风道从侧方进风、后方出风，格栅的筋条厚度控制在1.5mm，既保证足够的通风面积，也能避免外部异物直接掉入设备内部，上盖的边角都做了R3的圆角过渡，没有尖锐的棱角，搬运的时候不会划伤操作人员。设备的后壳区域预留了电源输入接口、通讯接口、接地端子的安装位，接口的排布高度要匹配工作台后方的走线槽位置，插上连接线后不会因为线材弯折半径过小导致接口受力损坏。

　　建模过程中要注意各个部件的装配间隙，前面板和壳体的拼缝控制在0.2mm以内，既不会因为公差累积出现装配干涉，也不会有过大的缝隙影响外观质感。旋钮和面板之间的转动间隙留0.15mm，保证旋钮转动顺滑没有旷量。设备的整体宽度控制在常规工作台单工位设备的占用宽度范围内，不会过多占用台架的操作空间，深度方向要预留出后方接线的空间，放置时距离墙面或者挡板至少留50mm的散热间隙。底部的脚垫高度做了8mm的抬升，让设备底部和工作台面之间留出空气流通的间隙，帮助底部的功率元件散热，同时脚垫采用软质橡胶材质，既能防滑，也能吸收设备内部散热风扇产生的微小振动，避免振动传递到工作台影响其他精密测试设备。

　　这类测试设备的结构设计还要考虑日常维护的便捷性，上盖的固定螺丝都排布在设备底部和后侧，拆卸的时候不需要拆动前面板的操作组件，就能直接打开上盖进行内部板卡的检修和更换，前面板的按键和旋钮组件是模块化固定在面板支架上的，单个按键损坏时可以单独拆卸更换，不需要更换整个前面板组件，降低后期的维护成本。设备的外壳材质采用阻燃ABS工程塑料，表面做了细磨砂纹理处理，不容易残留指纹和污渍，日常清洁时用无尘布擦拭即可，不会因为常用的酒精清洁剂腐蚀表面。
