家用自动吸尘清洁机器人结构设计

　　这款圆形自动清洁设备的结构设计，核心围绕家庭硬质地面与短绒地毯的日常除尘场景展开，整机采用扁圆柱式外形布局，是为了适配普通家庭家具底部的通行需求，常规沙发底、床架底的预留间隙多在80-120mm区间，整机高度控制在75mm以内，可顺利进入多数低矮空间完成清洁作业，避免出现清洁死角。整机直径设定为320mm，这个尺寸是经过多轮场景验证的：过小的直径会导致单次清洁覆盖面积不足，清洁效率偏低；直径过大则无法顺利通过餐椅腿间隙、卫生间门垛等狭窄区域，320mm的尺寸可顺利通过国内多数家庭常规350mm宽度的过道间隙，同时兼顾清洁覆盖效率。

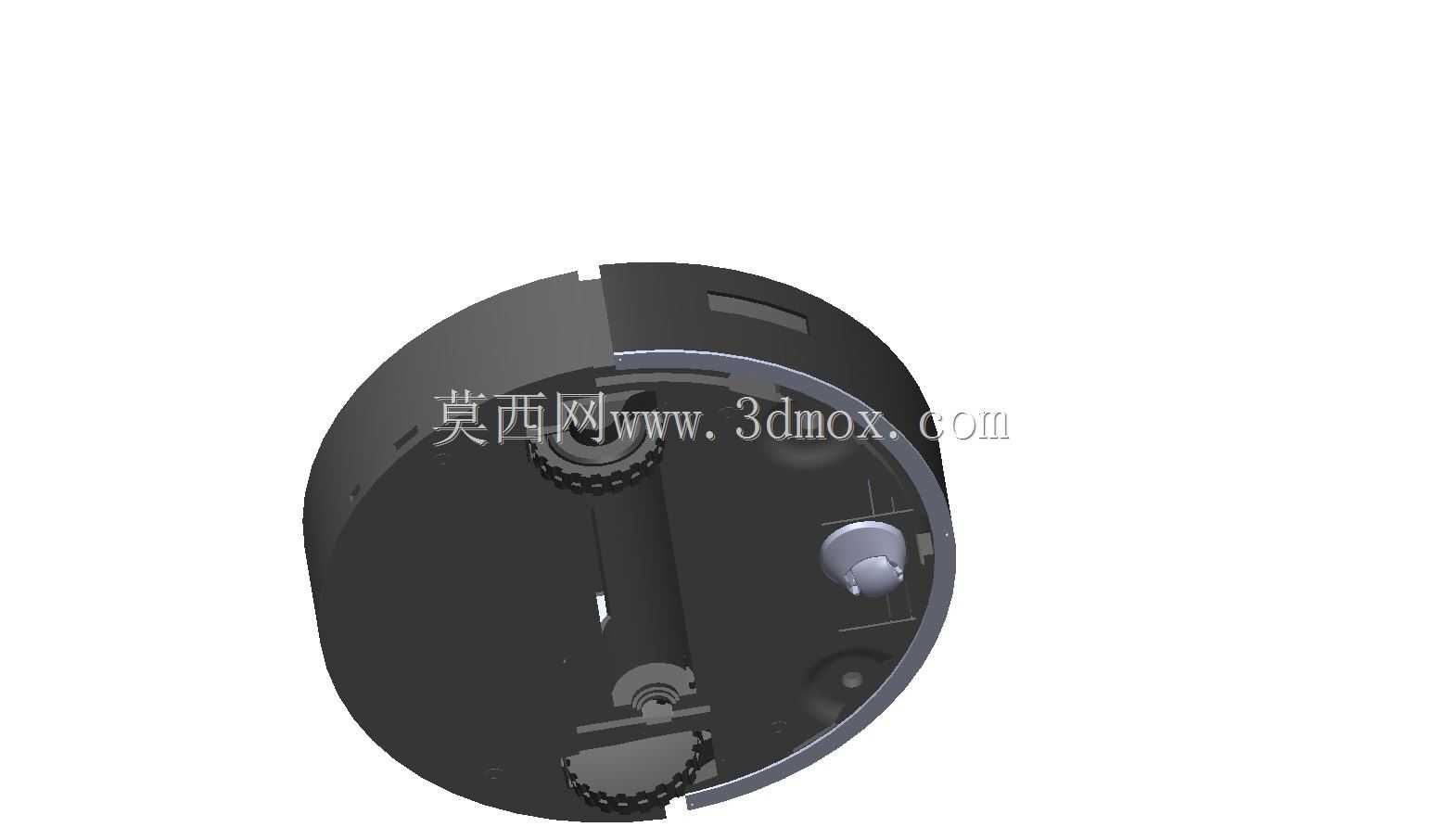

　　从功能实现逻辑来看，整机底部的行走轮采用对称式悬挂布局，两个驱动轮分别搭载独立驱动模组，可实现差速转向，配合前端的万向从动轮，能够完成零半径原地转向，适配锯齿形路径的行走清洁逻辑——这种路径规划相比随机碰撞式清洁，重复清洁率可降低40%以上，漏扫区域控制在5%以内。机身底部的吸尘口采用宽幅扁口设计，宽度接近整机直径的三分之二，配合内置的吸尘风机模组，可在吸尘口区域形成稳定的负压区，将地面浮尘、碎屑、毛发等杂物吸入集尘腔，集尘腔采用抽拉式结构设计，位于机身中部偏后的位置，用户无需翻转整机即可完成尘盒的取出与清理，操作路径符合日常使用的人机交互逻辑。

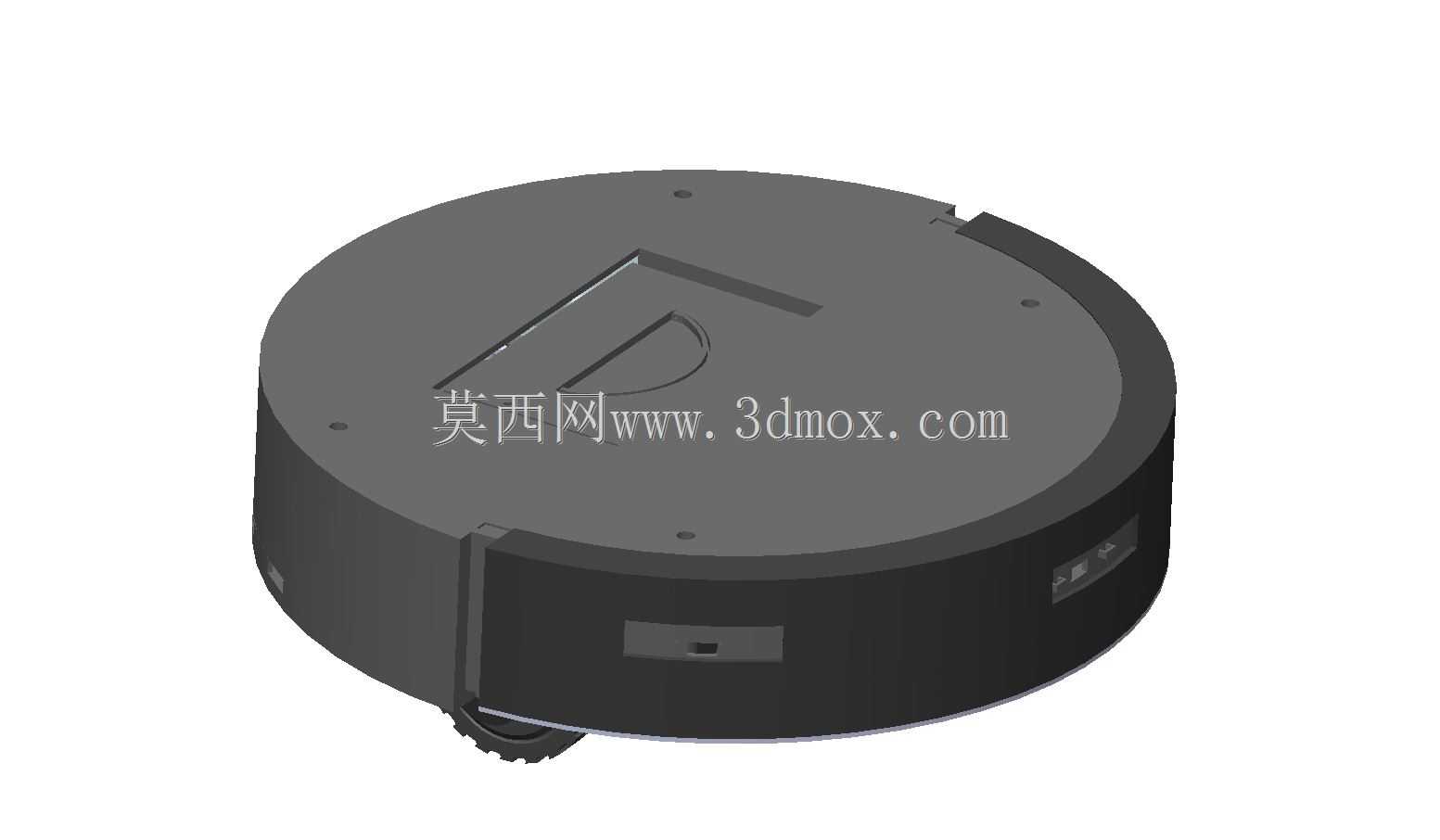

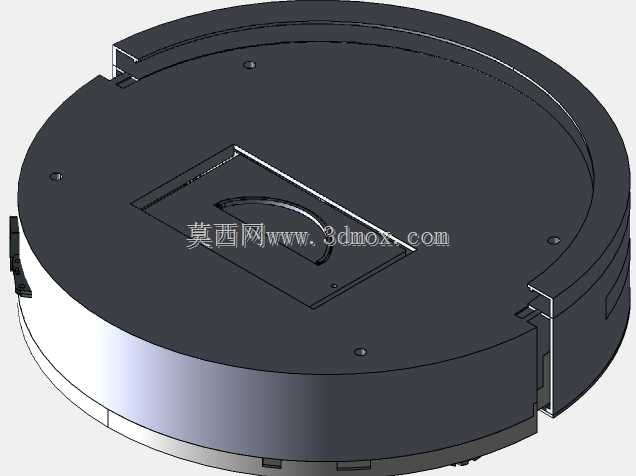

　　机身顶部的结构设计做了分区处理，中部的内凹区域是功能按键与状态指示灯的安装位，内凹的深度控制在3mm，既可以避免按键被意外磕碰触发，又不会因为凹陷过深导致积灰难以清理。机身外壳采用上下分壳的装配结构，上壳与下壳通过周圈的卡扣配合底部的螺丝完成固定，卡扣均匀分布在机身周圈，间距控制在40mm以内，保证壳体装配后的缝隙均匀，不会出现局部翘边的问题，同时这种装配方式也方便后期售后拆解维护，不需要破坏壳体结构即可完成内部模组的更换。

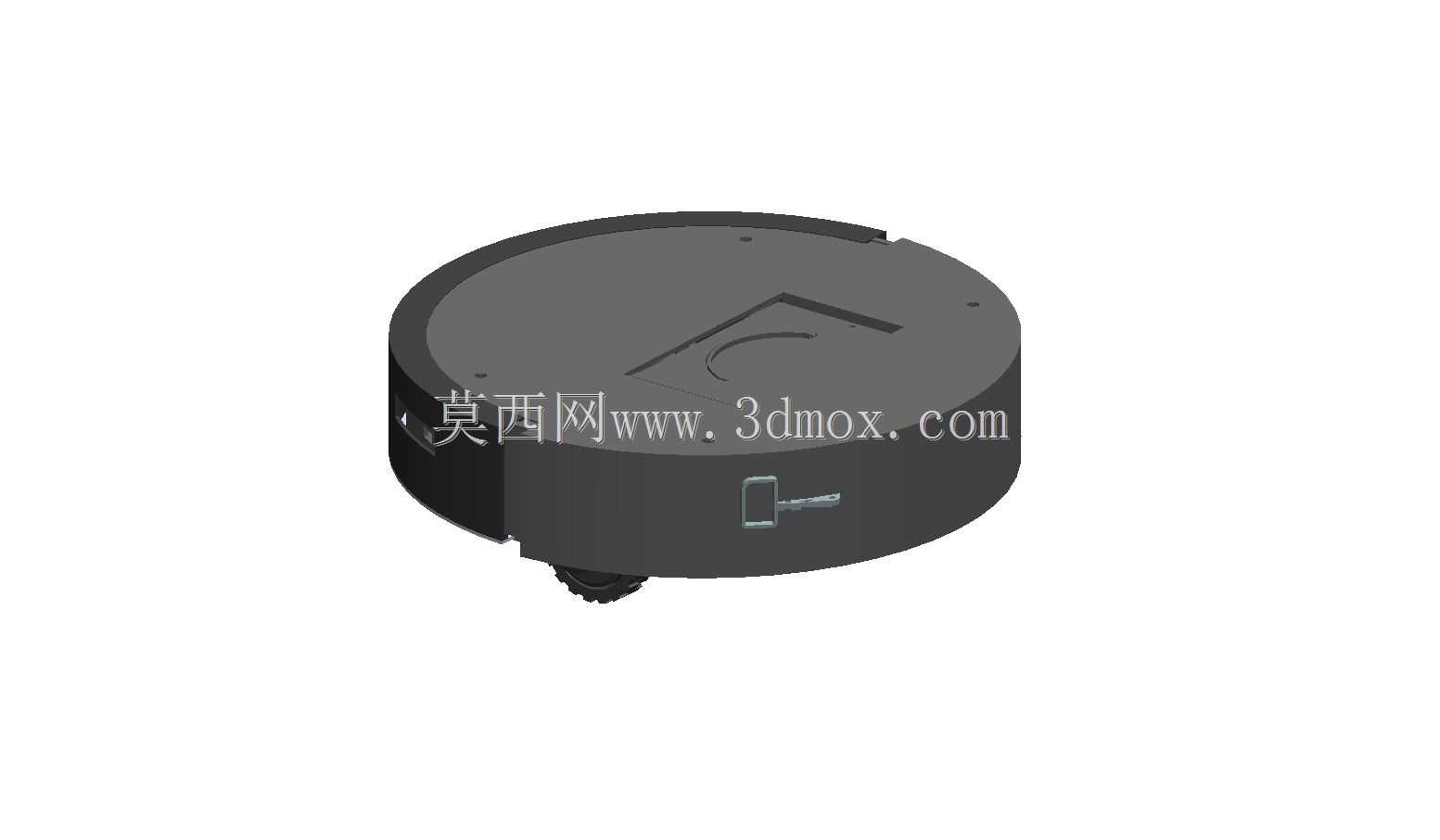

　　机身侧面设置了碰撞检测模组的安装位，周圈的缓冲边采用软胶材质包裹，当设备行进过程中碰到家具腿、墙面等障碍物时，缓冲边会触发内部的微动开关，设备会即时完成后退、转向的动作调整，避免硬碰撞对家具和设备本身造成损伤。机身的充电接触点设置在侧面靠前的位置，配合充电座的导向结构，设备在低电量回充时可顺利对准接触点完成充电对接，不需要额外的复杂对位结构。

　　从内部结构的排布逻辑来看，整机内部做了明确的功能分区：驱动轮模组分别布置在机身左右两侧的中后位置，保证设备行走时的重心稳定，不会因为重心偏置出现行进跑偏的问题；吸尘风机模组布置在集尘腔的上方，缩短风道长度，降低风阻带来的吸力损耗；电池模组布置在机身前部的位置，平衡后部风机与驱动轮的重量，让整机的重心落在机身几何中心附近，保证设备在越障时（比如过门石、短绒地毯的边缘）不会出现前倾翻倒的问题。机身内部的走线全部采用卡槽式固定，避免设备长期行走震动导致线束移位、磨损，提升整机的运行可靠性。

　　在结构细节的处理上，机身底部的边刷安装位设置在前端右侧位置（以设备前进方向为参照），边刷转动时可将边角区域的灰尘扫到吸尘口的覆盖范围内，弥补圆形机身在直角边角区域的清洁盲区。底部的万向轮采用耐磨POM材质，滚动阻力小，长期使用不会出现明显的磨损卡顿，万向轮的安装座做了密封处理，避免毛发、灰尘进入轮轴部位导致转动卡滞。整机的壳体边缘全部做了圆角过渡处理，圆角半径不小于2mm，既可以避免锐边划伤用户或者家具表面，也能提升壳体注塑成型时的良品率，减少应力集中导致的壳体开裂问题。

　　这款设备的结构设计没有采用冗余的复杂结构，所有的结构特征都围绕实际清洁场景的需求展开，从外形尺寸的边界设定，到内部模组的排布，再到每个安装位的细节处理，都兼顾了使用可靠性、装配便利性与维护便捷性，能够满足家庭日常地面清洁的实际使用需求，相关结构参数也可以作为同类清洁机器人产品设计的参考依据，适配不同功率等级、不同功能配置的同形态产品开发需求。
