Q版胖墩造型桌面陪伴机器人结构设计

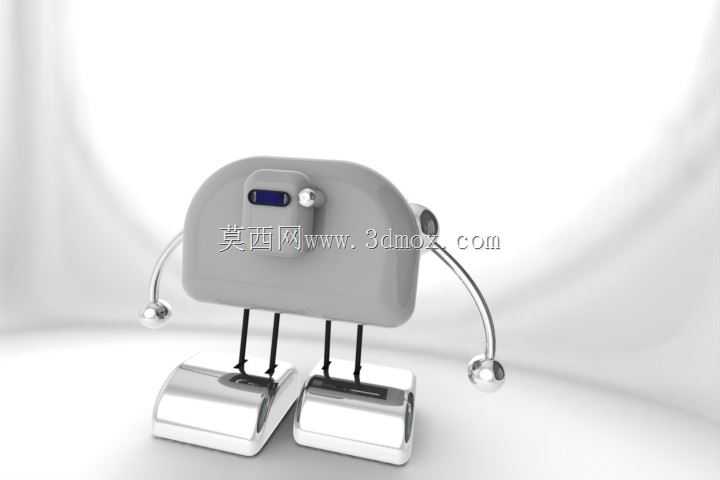

　　这款萌系造型的桌面装置，最初的设计切入点是面向工位情绪陪伴场景做的结构探索，区别于传统工业机器人的硬朗棱角，整体采用大圆角的弧面壳体做主体承载，壳体壁厚控制在2mm，采用ABS注塑成型的工艺预留内部走线空间，主体上部预留的小型矩形窗口是状态指示灯的安装位，窗口边缘做0.3mm的止口设计，方便后期粘贴半透明柔光PC片，避免指示灯直射产生的眩光问题。

　　肢体部分的设计做了差异化的结构处理，两侧手臂采用可弯折的金属定型软管做支撑，末端搭配镀铬金属配重球，一方面可以通过金属球的重量平衡主体前倾的力矩，另一方面定型软管可以实现任意角度的姿态调整，用户可以根据摆放场景调整手臂的弯曲幅度，适配不同的桌面陈列角度。下肢部分没有采用传统的轮式或者关节式行走结构，而是做了固定支撑的镀铬金属脚座，脚座与主体之间通过两根细金属支撑杆连接，支撑杆与主体壳体的连接位置预埋了铜制嵌件，避免反复拆装或者外力触碰时塑料壳体出现开裂问题，脚座底部预留了3M胶贴的安装槽，也可以选配硅胶防滑垫，放置在光滑的桌面或者亚克力展示架上时不会出现滑移倾倒的问题。

　　从安装边界来看，整体主体部分的宽度控制在120mm，脚座总宽度为140mm，整体高度从脚座底面到主体顶部为110mm，前后方向的最大深度为90mm，占用的桌面空间和常规的马克杯底座面积相当，不会过多挤占工位的操作区域。内部的空间预留做了分层处理，主体上部的空腔可以容纳5V供电的小型控制板与RGB灯组，下部靠近脚座的位置预留了配重块的安装位，可以根据实际使用需求添加铅块或者铁块调整整体重心，即使手臂调整到最大外伸角度时，整体的重心投影依然落在两个脚座的支撑面范围内，不会出现侧翻。

　　实际应用场景中，这款结构既可以作为桌面潮玩摆件做静态陈列，也可以在内部加装小型震动马达与声控模块，实现声音触发的灯光闪烁与轻微震动反馈，适配办公场景的情绪交互需求，也可以作为文创周边的结构原型，替换表面的印刷图案做IP衍生产品开发。结构设计过程中特意规避了复杂的曲面拔模难点，主体壳体采用前后壳拼接的结构，拼接缝隐藏在侧面的弧面切线位置，组装时通过卡扣与两颗M2自攻螺丝固定，不需要额外做复杂的工装夹具就能完成组装，后期做表面处理时，壳体可以做哑光磨砂喷塑，金属脚座与手臂末端的配重球做亮面镀铬处理，两种材质的质感对比可以强化整体的萌系科技感。

　　在结构强度校核阶段，针对手臂定型软管的连接位置做了1000次弯折疲劳测试，预埋的铜嵌件可以保证反复调整姿态时连接位置不会出现松脱，脚座与支撑杆的连接采用过盈配合加厌氧胶固定，正常摆放状态下可以承受5N的水平推力不会出现结构变形。主体壳体的内表面做了均匀的加强筋布置，加强筋厚度为1.2mm，间距15mm，既可以减少壳体注塑时的缩痕问题，也能提升整体的抗冲击性能，即使从1m高度的桌面意外跌落，壳体也不会出现碎裂问题。走线的预留通道沿着支撑杆内部与手臂软管内部布置，外部不会裸露明线，保证整体外观的整洁性，供电接口预留为Type-C形式，开孔位置在主体背部的下方，插接电源线时不会影响正面的视觉效果，也不会因为线材的拉扯导致整体装置移位。
