家用小型滚筒式洗衣机结构三维设计

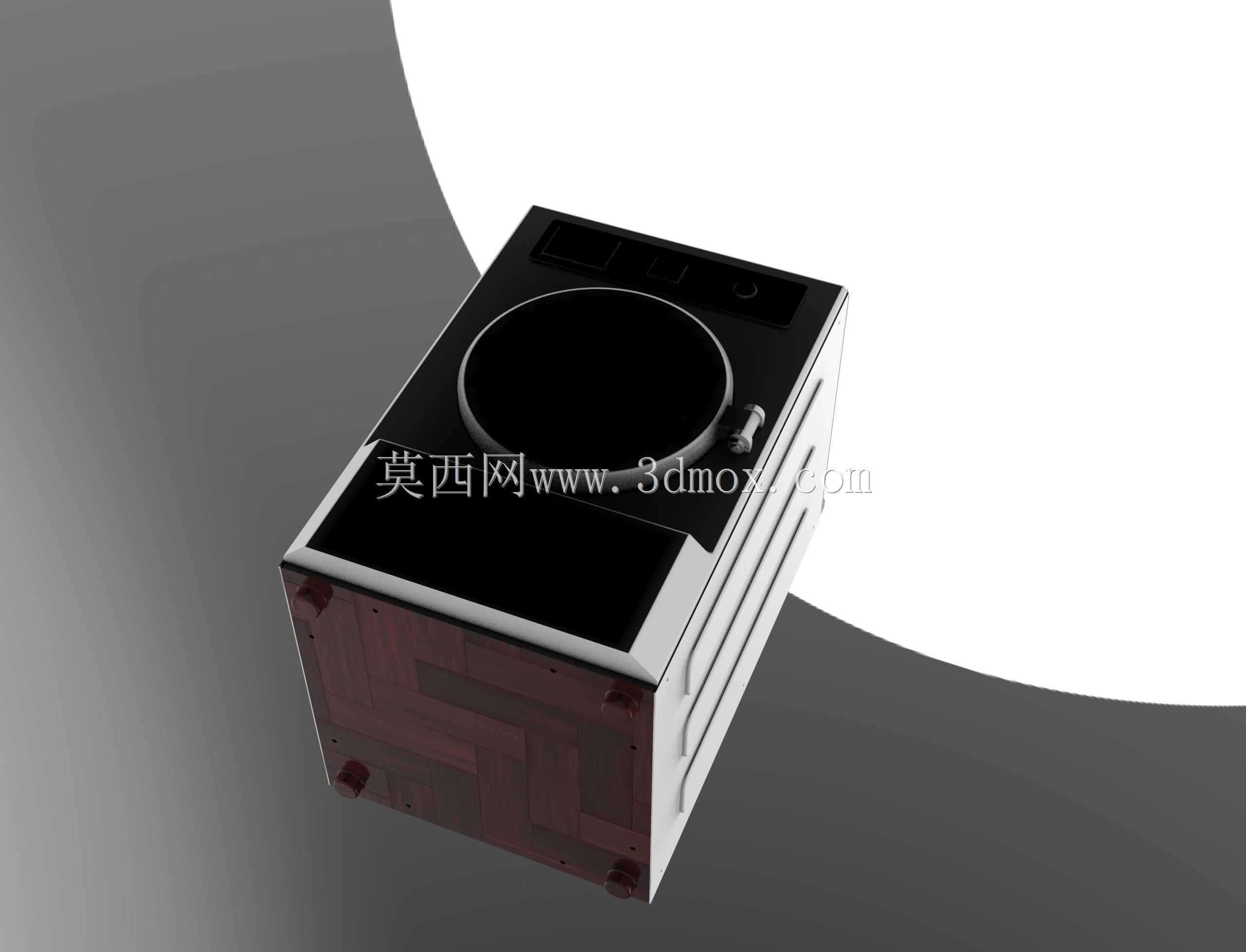

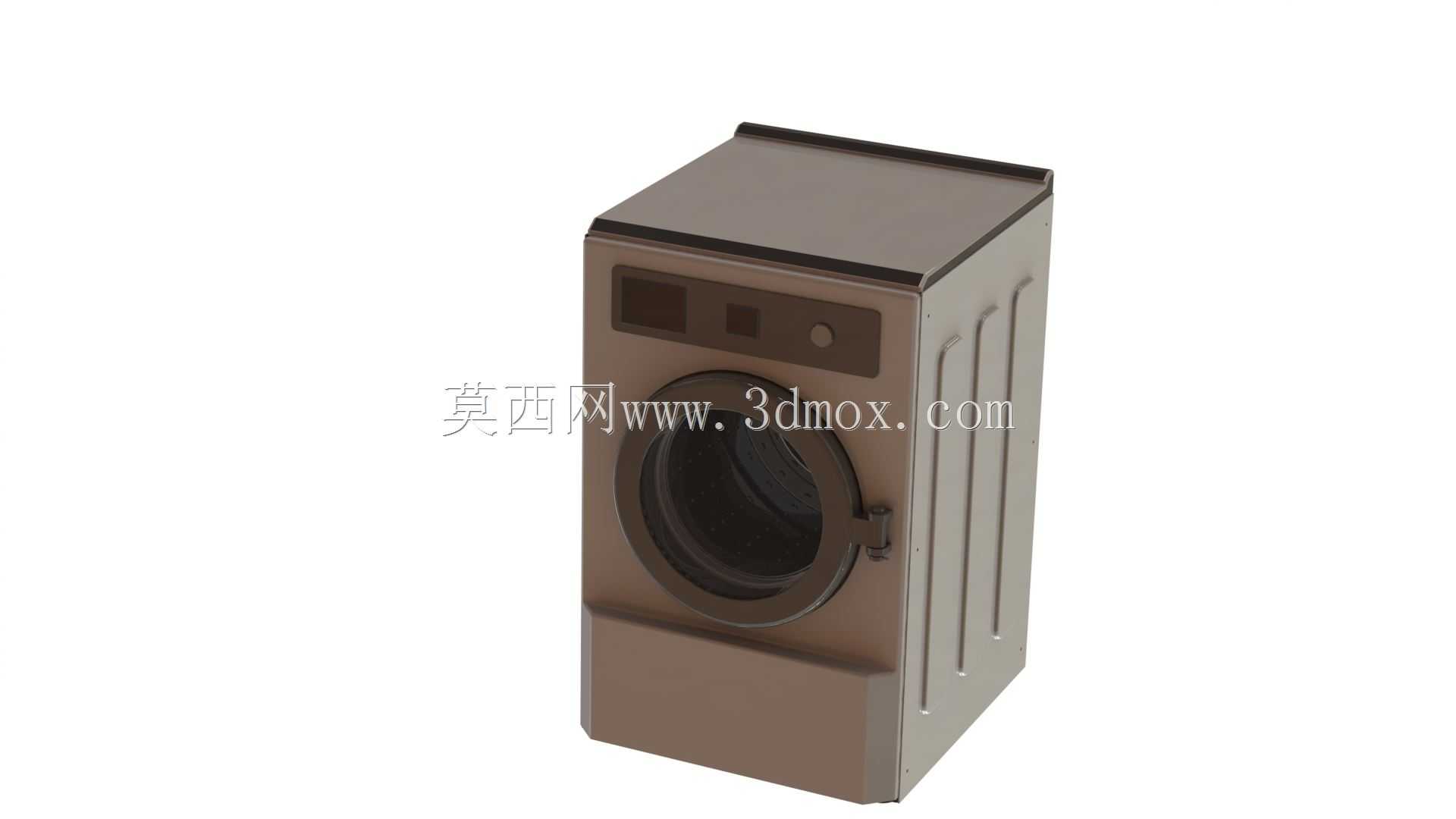

　　这款小型洗衣机的三维结构设计，首先要锚定的是单身公寓、小户型出租屋这类空间局促的使用场景，这类场景下用户对设备的占地敏感度远高于大容量洗涤需求，所以整体外形采用近似立方体的紧凑布局，主体长宽高控制在450mm×450mm×500mm的区间内，底部预留10mm的调平脚垫安装空间，背部预留30mm的进水管、排水管走线间隙，能直接嵌入常规600mm深度的小户型阳台台面下方，不会额外占用活动空间。

　　从功能实现逻辑来看，设计时把洗涤滚筒的支撑结构做了偏置处理，将驱动电机布置在筒体侧下方而非传统的正后方，既压缩了整机的纵向深度，也让整机重心落在底部几何中心偏前15mm的位置，日常取放衣物时不会因为前端负重出现前倾翘边的问题。顶部的操作面板采用下沉式嵌入式布局，旋钮与功能按键的凸起高度控制在8mm以内，避免日常擦拭台面时发生磕碰，面板边缘做了R3的圆角过渡，没有尖锐的直角结构，符合家用器具的安全设计要求。

　　筒体部分的设计兼顾了洗涤容量与结构强度，内筒直径320mm，深度280mm，单次可容纳3kg左右的干衣洗涤量，刚好满足1-2人日常换洗衣物的洗涤需求，筒壁的提升筋采用三段式圆弧结构，洗涤过程中能带动衣物做自然跌落运动，减少衣物缠绕的同时提升摔打洗涤的效果。外筒采用分体式密封结构，上下壳体的连接法兰边预留2mm的密封胶条安装槽，装配后能保证洗涤过程中不会出现渗漏水问题，外筒侧壁预留的加热模块安装位，可根据产品配置需求选择是否加装温水洗涤功能，不需要改动主体结构就能实现不同配置的产品衍生。

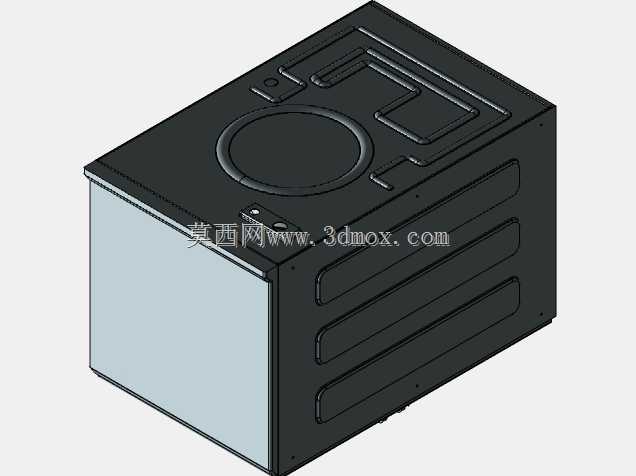

　　外壳部分的设计充分考虑了家用场景的装配与维护需求，左右两侧的侧板采用卡扣加底部两颗固定螺丝的连接方式，拆卸时不需要完全拆解整机就能接触到内部的管路与线路，日常清理过滤器、检修进水阀的时候操作空间充足。正面下部的排污口盖板采用按压弹开式结构，不需要额外工具就能打开清理线屑过滤器，符合家用设备的易维护设计逻辑。背部的进水管接口采用标准4分螺纹规格，排水管外径20mm，能适配绝大多数家庭已有的给排水管路接口，不需要额外采购转接头就能完成安装。

　　在结构细节处理上，整机的所有外部可见棱边都做了不小于R2的圆角处理，避免用户日常使用时发生磕碰划伤。底部的四个调平脚垫采用M8的螺纹调节结构，调节行程15mm，即使地面存在轻微不平整，也能通过调整脚垫高度保证整机放置平稳，减少高速脱水时的震动与噪音。顶部的盖板采用钢化玻璃与塑料包边的复合结构，既可以随时观察筒内的洗涤状态，也能在设备运行时起到安全防护作用，避免儿童误触筒内运转部件。

　　设计过程中对各个运动部件的干涉情况做了完整的模拟验证，内筒高速运转时与外筒的最小间隙保持在8mm以上，即使出现衣物偏载导致的筒体小幅晃动，也不会发生内外筒碰撞的问题。悬挂减震系统采用弹簧加阻尼器的组合结构，布置在外筒与外壳的四个连接点位上，脱水转速达到800rpm时，整机的侧向振幅控制在2mm以内，不会出现明显的位移或共振噪音。进水阀、排水泵等标准件的安装位都采用通用化的尺寸设计，后续维修更换时可以直接采购市售的标准配件，降低后期的维护成本。
