12V行星齿轮直流减速电机结构设计

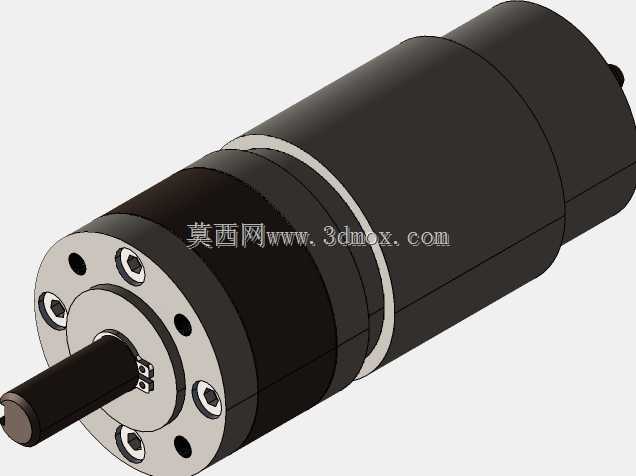

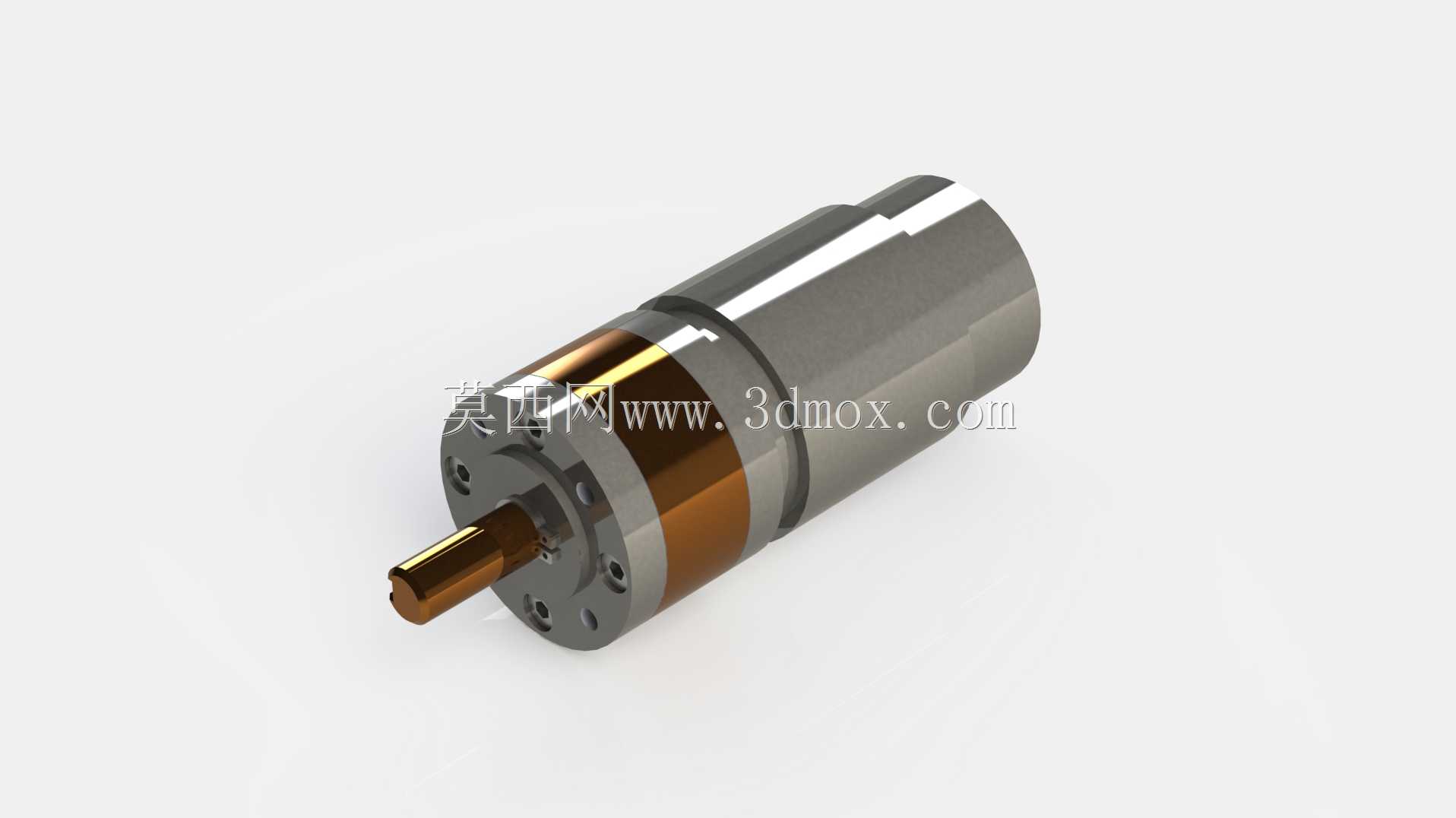

　　这款行星齿轮直流减速电机的结构设计，核心围绕小体积大扭矩输出的实际工况需求展开，在小型自动化设备、智能传动终端、民用机电产品的动力单元选型中，这类集成行星减速结构的直流电机应用占比逐年提升。从结构布局来看，电机本体与行星减速箱采用同轴直连设计，输出轴与电机转子轴线完全重合，这种布局能最大程度压缩动力单元的轴向安装尺寸，在安装空间受限的场景下，比如小型输送线的驱动端、智能开窗器的动力舱、自动售货机的出货机构、桌面级小型工装的旋转驱动位，都能适配紧凑的安装边界。

　　行星减速级的设计采用内齿圈固定、行星架输出的常规传动方案，每一级行星轮均通过小轴承与行星架销轴配合，齿轮啮合侧隙控制在小间隙范围内，既保证正反转切换时的传动响应速度，也能避免侧隙过大带来的回程误差，对于需要精准控制转角的小型传动场景，比如小型云台的旋转驱动、精密点胶设备的位移驱动，这种侧隙控制水平能满足基础的定位精度要求。输出端采用法兰式安装结构，安装法兰上的定位销孔与安装螺孔呈圆周均布，安装时可以通过止口与设备安装位实现快速同轴定位，不需要额外做同轴度校正，能大幅降低现场装配的调试难度，输出轴采用单出轴D型切面设计，与传动轮、联轴器配合时可以通过切面传递扭矩，避免平键连接带来的轴径尺寸增加问题，同时也能防止传动件与输出轴之间出现相对打滑。

　　电机本体的外壳采用薄壁钢质机壳，表面做发黑防锈处理，机壳与减速箱的连接端通过止口定位后用螺丝锁紧，连接位置的密封缝隙控制在合理范围，能阻挡日常工况下的粉尘进入电机内部，适配普通室内工业环境、民用设备内部的使用场景，不需要额外做防尘防护结构。从设计思路上看，这款电机没有采用分体式电机加独立减速箱的组合方案，而是将减速级与电机本体做集成化设计，省去了电机与减速箱之间的连接联轴器、安装转接法兰，既减少了整体的零件数量，也降低了传动链上的功率损耗，动力从转子输出后直接进入第一级行星齿轮啮合，传动效率比分体式组合结构有明显提升。

　　在实际选型适配时，需要注意安装边界的几个核心尺寸：输出轴的伸出长度、轴径尺寸，安装法兰的止口直径、安装孔的中心距，电机本体的最大外径，整体的轴向总长度，这些尺寸直接决定了该动力单元能否顺利装入设备的预留安装位。另外输出端的轴承选型采用深沟球轴承，能同时承受径向载荷与少量轴向载荷，当驱动端存在皮带轮张紧力、齿轮啮合的径向作用力时，轴承的承载能力可以覆盖常规小型传动场景的载荷需求，不需要额外增加外置支撑轴承。接线端位于电机尾端，采用直出引线的设计，引线长度预留了常规设备内部的布线余量，接线时不需要额外延长引线就能直接连接驱动板，减少布线环节的工作量。

　　这类集成行星减速结构的直流电机，相比普通不带减速的直流电机，在相同电机本体功率的情况下，能通过减速比放大输出扭矩，同时降低输出转速，匹配低速大扭矩的负载需求，避免了普通直流电机低速运行时扭矩不足、发热严重的问题。在结构建模过程中，每一级行星轮的齿形参数、行星架的销轴位置度、内齿圈与机壳的配合公差都做了对应约束，装配时不会出现齿轮干涉、销轴错位的问题，所有配合面的公差选取都符合小型机电产品的通用加工精度要求，不需要特殊的加工工艺就能实现批量生产，零件的加工成本控制在合理区间，适配民用、工业小型设备的成本控制需求。
