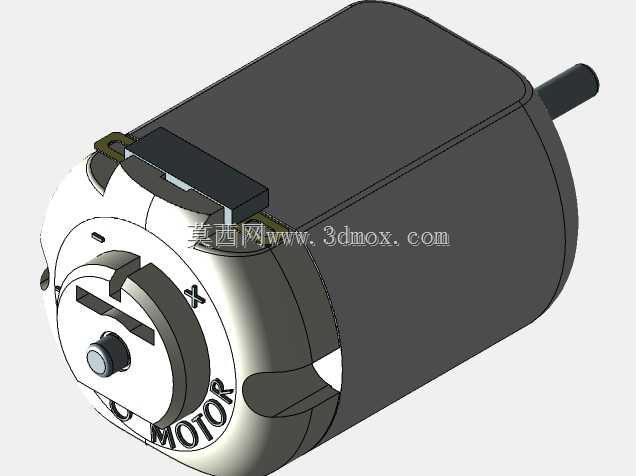

F-130微型直流驱动电机结构设计

　　在做小型消费类电子、玩具类产品的结构选型时，这类微型直流电机是绕不开的核心驱动元件，很多刚入行的结构工程师容易只看额定电压转速参数，忽略安装边界和负载匹配的细节，最后打样回来才发现装不上或者扭矩不够。这款F-130规格的微型电机，属于市面上量产成熟度极高的通用型微驱产品，先从实际应用场景来说，它的覆盖范围远比常规认知里的玩具电机更广：汽车电子领域里的暖通空调风门执行器、车门锁驱动模块、后视镜角度调节机构、座椅位置微调组件、大灯高度调节单元，都能见到同规格电机的身影；消费电子品类里，电动剃须刀的刀头驱动、迷你吹风机的风轮动力、手持按摩器的偏心轮动力源，也大量采用该尺寸段的电机；家电品类里的桌面空气清新剂扩散泵、小型水族箱水泵、手持吸尘器滚刷驱动、便携吸尘器的负压风轮动力，甚至台式饮水机的出水阀驱动，都适配该规格的安装尺寸；在模型领域，遥控车的转向驱动、迷你船模的螺旋桨动力、小型航模的舵机动力源、航拍云台的微调驱动，也常选用该系列电机作为核心动力。

　　从设计思路来看，这款电机采用经典的有刷直流结构，机壳采用拉伸成型的薄壁钢壳，表面做发黑防锈处理，既保证了结构强度，又能有效屏蔽内部碳刷换向产生的电磁干扰，避免对周边的控制电路产生信号影响。输出轴采用单出轴设计，轴径做了标准化处理，可直接适配市面上通用的塑料齿轮、同步带轮、偏心轮等传动件，轴端做了倒角处理，方便装配时快速插入传动件的安装孔，减少装配对位的时间成本。电机端盖采用绝缘工程塑料注塑成型，上面集成了两个供电接线端子，端子位置做了防呆设计，避免生产装配时正负极接反导致电机反转，端盖与钢壳的连接采用卷边铆压工艺，连接强度高，能承受日常装配和使用过程中的冲击载荷，不会出现端盖脱落的问题。

　　从安装边界和外形尺寸来看，这款电机的主体为圆柱形结构，机身外径属于130系列电机的标准尺寸，机身长度控制在紧凑范围内，适合安装在内部空间局促的小型产品内部，不会占用过多的结构空间。电机尾部的出轴长度做了优化，既保证了传动件的安装深度，又不会因为轴伸过长导致运行时出现径向跳动。安装时可采用橡胶减震套包裹机身的方式，既可以固定电机位置，又能吸收电机运行时产生的高频振动，降低整机的运行噪音，这也是很多小型家电产品常用的电机安装方案。

　　从功能特性来说，这款电机的工作电压覆盖常用的低压直流区间，适配干电池、锂电池等常见的小型设备供电方案，启动扭矩足够带动常规的小型传动负载，空载转速处于合理区间，不会因为转速过高导致传动件磨损过快，也不会因为转速过低达不到产品的功能需求。碳刷组件采用耐磨材质制作，能保证较长的使用寿命，满足消费类产品的生命周期要求。电机内部的磁钢采用高性能铁氧体材质，磁性能稳定，在常规工作温度范围内不会出现明显的退磁现象，保证电机输出性能的一致性。在做结构设计时，需要注意预留电机的接线空间，接线端子周边要避免和金属结构件直接接触，防止出现短路问题，同时要在电机机身周边预留一定的散热空间，虽然微型电机的发热量不大，但长时间满负载运行时还是需要一定的空气流通空间来避免温度过高影响使用寿命。另外在做传动匹配时，要根据实际负载情况选择合适的减速比，不要让电机长时间处于堵转状态，否则会导致电机电流过大烧毁绕组。很多新手工程师在做玩具类产品设计时，经常直接把电机轴和负载硬连接，忽略了启动时的冲击载荷，很容易导致电机轴弯曲或者齿轮断齿，其实只要在传动路径上增加一个简单的缓冲结构，或者选用带一定韧性的塑料传动件，就能大幅提升产品的可靠性。
