卡车下部防护装置三维结构设计

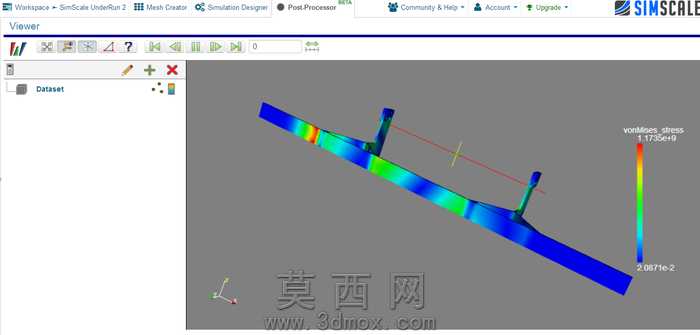

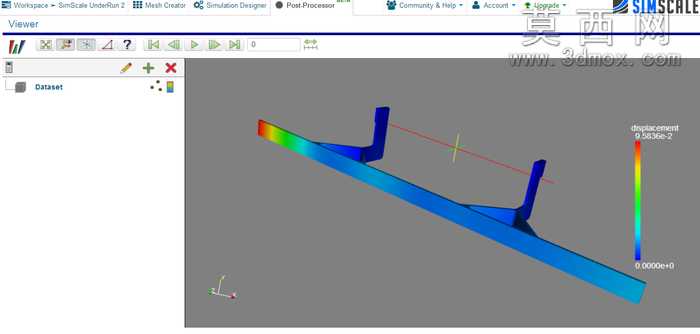

本作品为卡车下部防护装置的三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循汽车被动安全防护的相关设计规范，针对卡车行驶过程中可能发生的钻入碰撞场景做了针对性结构优化。建模阶段首先完成整体轮廓的草绘定位，以长条形主防护梁为核心承载主体，两端延伸出与卡车底盘大梁连接的L型安装支架，主防护梁与安装支架之间设置三角加强筋结构，通过筋位的力传导路径设计，将碰撞瞬间的冲击力均匀分散至底盘连接点位，避免局部应力集中导致的结构失效。模型严格按照标注参数设定尺寸，整体构件重量控制在55.7公斤，所有受力部位的板材最小厚度设定为14mm，兼顾结构强度与整车轻量化需求。材质设定阶段，为构件赋予高强度热轧钢材材质属性，调整金属表面的哑光磨砂质感，还原真实商用车防护构件的表面处理工艺，渲染阶段采用柔和的影棚布光方案，清晰呈现构件的棱边过渡、焊接位的结构细节以及安装孔位的精准定位，多角度展示结构的装配逻辑。设计思路上，该防护装置突出实用性与可靠性，主防护梁采用通长一体式结构，避免分段拼接带来的强度短板，安装支架上预留的标准螺栓孔位可适配多数主流重卡车型的底盘安装点位，无需额外改装即可完成装配；三角加强筋的角度经过反复校核，既保证垂直方向的抗冲击能力，也能在斜向碰撞时实现力的分流，防止小型车辆从卡车侧下方钻入引发恶性交通事故。建模过程中对所有锐边做了圆角过渡处理，既符合实际生产中的冲压折弯工艺要求，也避免安装维护过程中尖锐边角带来的操作风险，整体模型结构完整，无冗余几何特征，所有装配关系符合实际机械装配逻辑，可直接用于后续的有限元碰撞仿真分析、生产工艺图纸导出以及样件试制参考，完整还原了卡车下部防护装置从设计构思到三维落地的全流程细节，充分平衡了安全性能、制造成本与装配便捷性的多重需求。
