0.96英寸I2C接口OLED显示模块结构设计

　　在嵌入式设备、小型检测仪器、手持终端这类对空间占用要求严苛的产品开发中，显示单元的选型与结构适配往往是结构工程师需要反复打磨的环节，这款0.96英寸的OLED显示模块，就是针对这类紧凑安装场景设计的成熟方案。从实际工程应用来看，这类小尺寸OLED屏常被用在便携式检测设备的参数显示区、工业控制板卡的状态指示端、小型智能硬件的人机交互界面，甚至是开源硬件开发项目的调试输出端，相比同尺寸的LCD屏，它不需要额外的背光组件，自身发光的特性让它在弱光环境下也能保持清晰的显示效果，同时功耗表现更优，适合电池供电的便携类设备。

　　从功能特性上看，这款模块搭载SSD1312驱动芯片，采用I2C通讯接口，仅需要两根信号线就能完成显示数据的传输，相比SPI接口的同类型屏幕，能大幅减少对主控IO口的占用，对于引脚资源紧张的小型主控板来说十分友好。屏幕本身为单色显示，分辨率适配常规0.96英寸OLED的128*64规格，能够满足字符、简单图标、参数数值的显示需求，没有多余的彩色显示冗余，刚好匹配工业类设备只需要展示关键运行参数的使用场景，不会造成性能浪费。

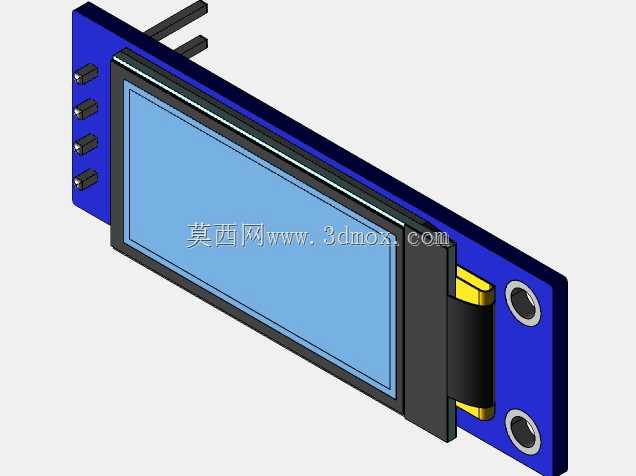

　　做结构设计的时候，首先要考虑的就是安装边界的适配问题。这款模块的PCB板采用长条形布局，屏幕区域占据了板身大部分正面空间，板端预留了两个对称的金属安装孔，孔径适配M2规格的固定螺丝，安装孔的位置避开了屏幕排线区和背面的驱动元件区域，在做设备外壳设计的时候，可以直接在壳体内壁对应位置设计定位柱，通过螺丝将模块直接固定在壳体的视窗位置，不需要额外设计转接支架，能进一步压缩整机的厚度空间。板身一端引出的排针为标准2.54mm间距，既可以直接插焊在主控板的对应排座上，也可以通过排线进行连接，适配不同的板内布局需求，排针的引脚定义遵循常规I2C OLED的通用标准，分别对应电源、地、时钟、数据四个信号，做硬件适配的时候不需要重新定义引脚，能减少原理图设计的重复工作量。

　　屏幕与PCB板的连接采用斑马条压接的方式，外围有黑色的塑料固定框将屏幕本体压紧在PCB上，这种连接方式相比焊接排线的方案抗震性能更好，在有轻微振动的工业使用场景下，不容易出现排线松脱导致的显示故障。屏幕表面没有额外的触摸层，整体厚度控制在较低水平，从PCB背面到屏幕表面的总厚度不到10mm，在做外壳视窗设计的时候，只需要在视窗位置预留0.3mm左右的台阶，让屏幕表面与壳体内侧贴合，就能避免漏光问题，同时视窗的开口尺寸要比屏幕显示区域单边大0.2mm，避免装配公差导致的视窗遮挡显示内容的问题。

　　在实际建模还原这个模块的时候，需要重点关注几个容易出错的尺寸细节：首先是两个安装孔的中心距，这个尺寸直接决定了模块能不能顺利固定到壳体上，需要严格按照实物的孔位坐标进行建模，不能随意估算；其次是排针的伸出长度，排针过长会导致模块安装后排针顶到主控板上的其他元件，过短则会导致焊接不牢固，建模的时候要准确还原排针的有效插接长度；另外屏幕显示区域的边框宽度也要准确还原，不然做外壳视窗对位的时候很容易出现偏移。模块背面的驱动电容、电阻元件都做了贴装处理，没有过高的元件凸起，所以在设计安装空间的时候，PCB背面只需要预留2mm的元件避让空间就足够，不需要额外留出过多的冗余空间，这对于紧凑结构的设备来说十分重要。

　　从选型适配的角度来说，这款模块的通用性很强，因为I2C接口的协议是通用标准，不管是用在51单片机、STM32这类通用主控板上，还是用在定制化的专用控制板上，只要预留了I2C接口就能直接驱动，不需要额外的转接电路。结构上的标准化设计也让它可以直接替换同规格的其他0.96英寸OLED模块，不需要修改原有外壳的安装结构，在产品迭代或者物料替换的时候，能减少结构改模的成本。另外，模块的PCB板采用蓝色阻焊设计，板边做了圆角处理，不会有尖锐的板边毛刺，在装配的时候不容易划伤操作人员，也不会刮伤壳体内壁的其他走线。

　　在做整机结构验证的时候，还要考虑屏幕的可视角度问题，OLED本身的可视角度接近180度，所以安装的时候不需要特意调整屏幕的倾斜角度，只要屏幕表面与外壳视窗平行，就能保证从正面和侧面都能清晰看到显示内容。如果是用在户外场景的设备上，还可以在屏幕表面额外加装一层透明的亚克力保护片，保护片与屏幕表面之间预留0.5mm的间隙，避免摩擦刮花屏幕表面，同时保护片的四周用双面胶与壳体粘接固定，就能达到一定的防尘防水效果，适配更复杂的使用环境。
