1604字符型液晶显示模组结构设计

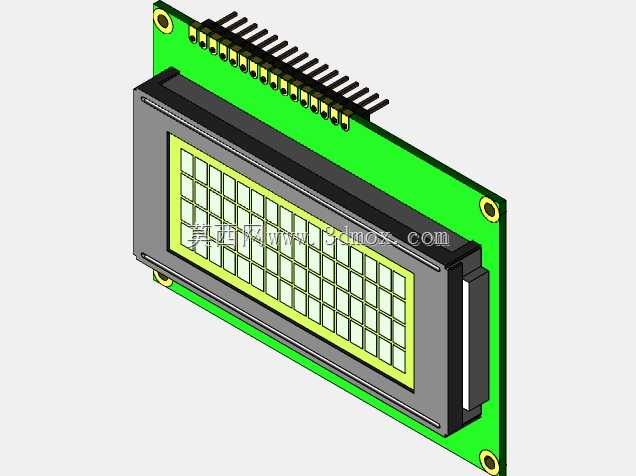

　　在嵌入式开发、工业控制终端、小型检测设备的人机交互环节，16x4规格的字符型液晶显示屏是应用频次极高的交互部件，这类屏幕不需要复杂的图形显存驱动，仅靠并行IO口就能完成字符输出，对主控芯片的资源占用极低，非常适合用在单片机主导的小型电控系统里，比如小型温控仪的参数显示、流水线计数装置的数值反馈、简易实验设备的状态提示，都能看到这类屏幕的身影。做这类屏幕的三维结构设计时，首先要考虑的是PCB安装板与液晶模组本体的配合公差，液晶玻璃的边缘属于易损结构，固定边框的压合余量不能超过0.2mm，否则长期受温变影响会出现玻璃应力碎裂的问题，同时边框与背光板的贴合间隙要控制在0.1mm以内，避免出现背光漏光导致的字符显示发虚问题。从安装边界来看，这类屏幕的PCB板采用标准单排直插排针引出，排针间距为标准2.54mm，一共16个引脚，排布在PCB板的上边缘，排针伸出PCB背面的长度为8mm，刚好适配通用万用板、标准PCB插座的焊接高度，不会出现引脚过短焊接不牢、过长顶到壳体内部结构的问题。PCB板的四个角设计了直径3.2mm的安装固定孔，孔中心距离板边的距离为5mm，可以直接用M3铜柱将屏幕固定在设备壳体的内部安装柱上，固定孔周围做了1mm的露铜禁布区，避免安装螺丝压到PCB走线造成短路。

　　屏幕本体的显示区域为4行16列的字符点阵，每个字符块的尺寸为3.2mm*5.5mm，字符之间预留了0.5mm的横向间隙、1mm的纵向间隙，刚好匹配标准ASCII字符库的显示比例，显示区域距离屏幕外壳上边缘12mm、左右边缘各8mm，做设备面板开窗时可以直接按照这个尺寸预留0.3mm的装配间隙，不需要额外做遮光泡棉的压合台阶，屏幕自带的黑色塑料边框就能完成遮光限位。设计时特意将背光模组的厚度控制在3mm以内，整个屏幕从PCB背面到液晶表面的总厚度不超过15mm，对于内部空间局促的手持检测设备、小型桌面仪器来说，这个厚度尺寸可以大幅压缩壳体的前后空间，不需要为屏幕预留额外的沉台结构。

　　排针的位置做了居中对齐处理，相对于PCB板的左右对称中心偏差不超过0.1mm，在做PCB Layout时可以直接调用标准封装，不需要额外调整引脚偏移量，降低硬件设计的出错概率。屏幕侧面的对比度调节电位器预留了安装空间，在三维结构里特意留出了直径7mm的调节孔位，对应设备壳体侧面的调节开口，不需要拆开设备就能完成屏幕对比度的现场调试，适配不同光照环境下的显示需求。另外，PCB板的边缘做了0.5mm的圆角处理，避免装配时锋利的板边划伤设备内部的连接线，屏幕的金属固定压片采用嵌入式设计，不会突出PCB表面，不会和壳体内部的其他元器件产生干涉。

　　在实际选型应用中，这类屏幕的工作温度范围覆盖-20℃到70℃，结构设计上的公差预留刚好匹配这个温区下的材料膨胀系数，低温环境下塑料边框不会因为收缩挤压液晶玻璃，高温环境下背光板的膨胀也不会顶起显示面板造成显示异常。很多新手工程师在做这类屏幕的结构适配时，容易忽略排针的焊接高度与壳体开窗的对位关系，要么开窗偏位挡住边缘字符，要么排针过长导致屏幕装不到位，这个三维模型里把所有安装基准面、对位标记都做了明确的结构体现，导入装配体后可以直接和壳体、主控板做配合干涉检查，不需要反复测量实物尺寸，能大幅缩短结构设计的迭代周期。
