DIN导轨安装式电源变压器外壳结构

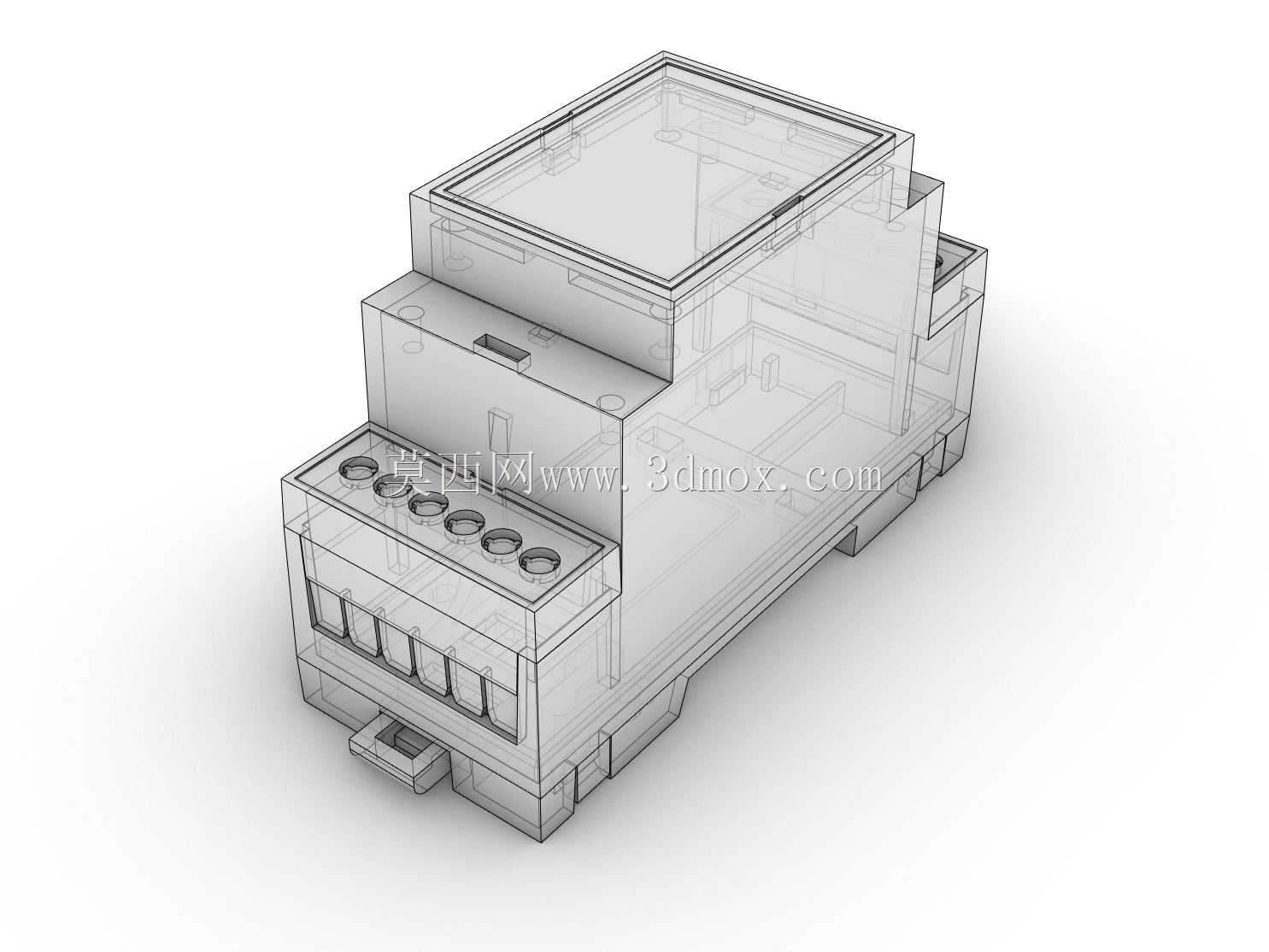

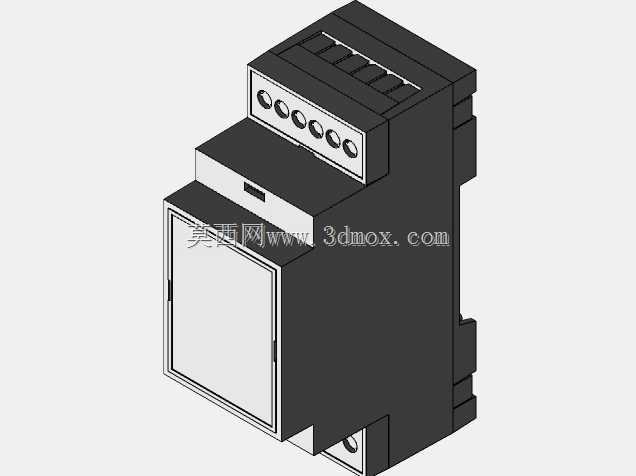

　　在低压配电、工业控制机柜的内部布局中，DIN导轨安装的电气元件始终占据着柜内导轨条上的绝大多数安装位，这类标准化安装的元件不需要额外打孔固定，只需要卡装在35mm标准DIN导轨上即可完成机械固定，大幅缩减柜内装配的工时，也方便后期运维时的元件更换与线路调整。这款适配电源变压器的导轨安装外壳，正是针对柜内小功率电源变换模块的安装需求设计，整套壳体拆分后包含顶盖、两组螺钉端子盖、主体基座、底部封板、导轨卡扣五个独立部件，每个部件的配合间隙都按照实物测绘的尺寸做了还原，能直接用于PCB安装前的结构干涉验证。

　　从实际使用场景来看，这类外壳主要承载小功率电源变换PCB板，将高压进线、低压出线的接线端完全封闭在壳体内部，避免柜内走线时的线头脱落、金属碎屑掉落造成的短路风险，同时壳体的绝缘材质也能为运维人员提供接触防护，避免误触带电部位。设计时优先考虑了导轨安装的快装属性，底部的导轨卡扣采用弹性卡接结构，安装时只需要将壳体上侧靠住导轨上沿，下侧按压即可听到卡扣卡入导轨下沿的声响，拆卸时用一字螺丝刀撬动卡扣的解锁位即可取下壳体，不需要额外的紧固件，完全适配工业机柜内的快速装配流程。

　　端子区域的设计对应了常规小功率变压器的接线需求，上下两排接线位分别对应原边进线与副边出线，每个接线位都配有独立的螺钉端子盖，接线完成后可以将端子盖扣合，既可以防止螺丝松动脱落，也能避免相邻接线端子之间的飞弧短路。顶盖与主体基座的配合采用卡扣加定位槽的结构，不需要螺丝固定，扣合后四周的贴合缝隙控制在0.2mm以内，既能满足日常使用的防尘需求，也方便后期打开壳体调整内部PCB的拨码、跳线。

　　从建模的工程逻辑来看，整套模型的尺寸完全参照实物测绘数据搭建，壳体的总宽度、深度、高度都严格对应实物的安装边界，卡装到导轨后，壳体下沿与导轨安装面的距离、端子接线位的伸出长度、顶盖上方的预留间隙都做了1:1还原，在做机柜布局的三维装配时，可以直接将该模型导入装配体，验证相邻元件之间的安装间隙，避免实际装配时出现元件干涉、柜门无法闭合、接线空间不足的问题。很多工程师在做柜内布局时，往往忽略外壳的实际安装尺寸，只按照元件的标称长宽高预留空间，实际装配时才会发现端子接线后的突出部分、导轨卡扣的占用空间和相邻元件产生碰撞，这类精准测绘的外壳模型就能提前规避这类问题，在设计阶段就把安装间隙校验完成，减少现场装配的整改工作量。

　　壳体内部的PCB安装柱位置也按照实物做了还原，对应PCB的安装孔位可以直接匹配，在做PCB Layout的时候，可以直接参考模型内的安装柱位置、壳体内部的避让空间，调整PCB上的元件布局，避免过高的元件顶到顶盖、接线端子位置和壳体的过线孔错位。底部封板的作用是封闭壳体底部的走线缺口，在PCB安装完成后扣合底部封板，可以避免壳体下方的走线触碰PCB焊点，也能防止柜内的灰尘从底部缺口进入壳体内部。两组螺钉端子盖分别对应上下两排接线端子，每个盖子都有独立的定位卡扣，扣合后不会因为柜内的振动、温度变化产生松脱，同时盖子上预留了标识粘贴位，可以粘贴接线位的电压标识、回路编号，方便后期运维时的线路排查。

　　在实际的设备选型过程中，这类外壳的尺寸直接决定了电源模块在柜内的空间占用，尤其是在紧凑型控制柜的设计中，导轨上的安装位非常紧张，每一个元件的宽度、深度都需要精确计算，这款模型的外形尺寸完全还原实物，导入装配体后可以直接统计占用的导轨长度、前后方向的安装深度，提前核算柜内的空间余量，避免后期因为空间不足更换元件造成的成本浪费。另外，壳体的散热槽位置、通风间隙也在模型中做了体现，在做柜内热仿真分析的时候，可以直接参考这些结构的位置，模拟电源模块工作时的热量散发路径，验证柜内的通风散热是否满足元件的工作温度要求，避免因为散热不足导致的电源模块寿命缩短、工作异常。
