落地式电动汽车交流充电桩钣金结构

　　这款落地式交流充电终端，主要面向民用商用停车场、园区露天车位、社区地下车库这类新能源汽车补能场景，作为车载动力电池与市电网络之间的交互载体，承担电能转换、连接管控、安全防护的核心作用，区别于家用便携充电枪，该设备为固定安装式补能设施，可长期在户外或半户外环境下稳定运行。

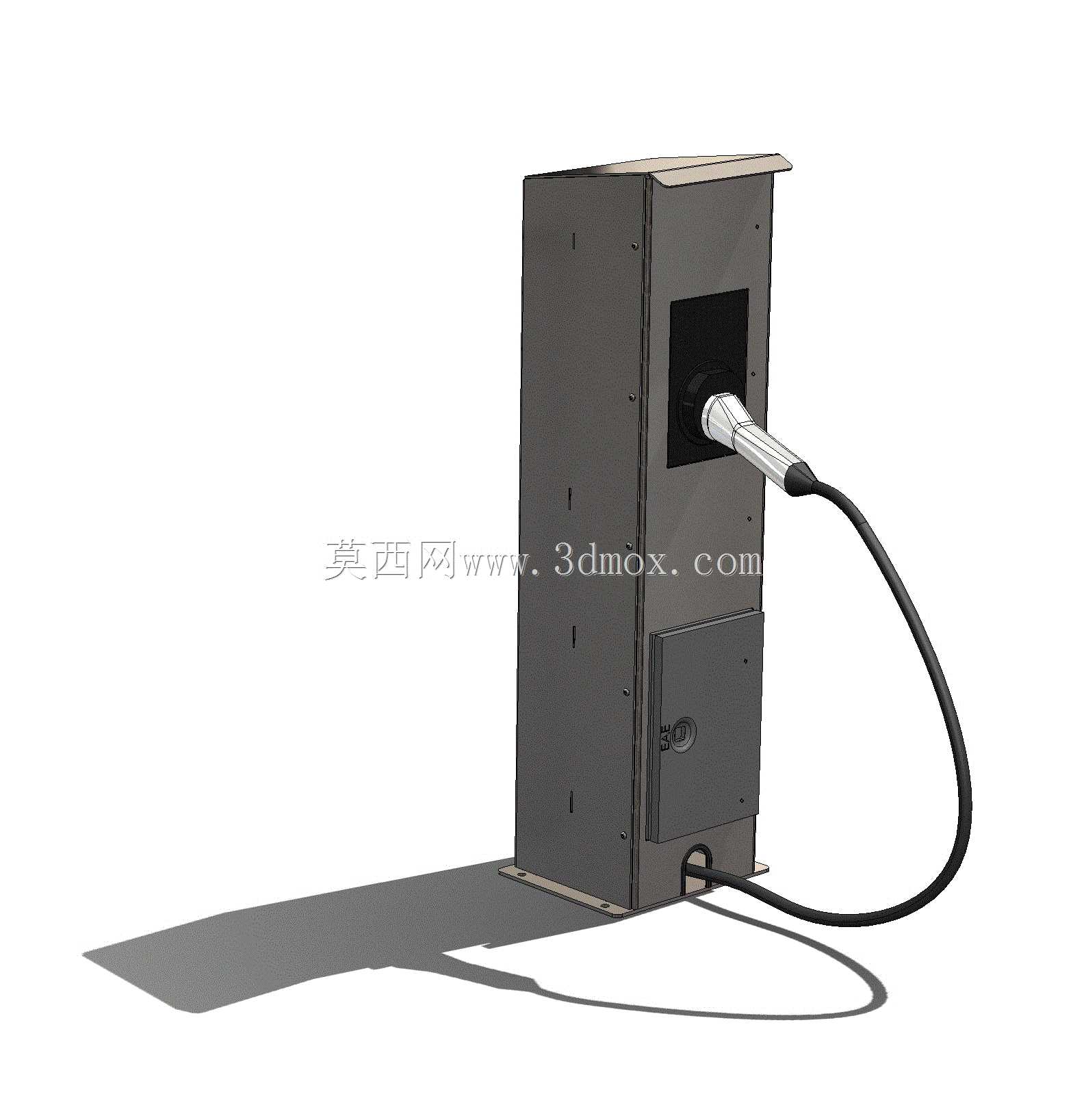

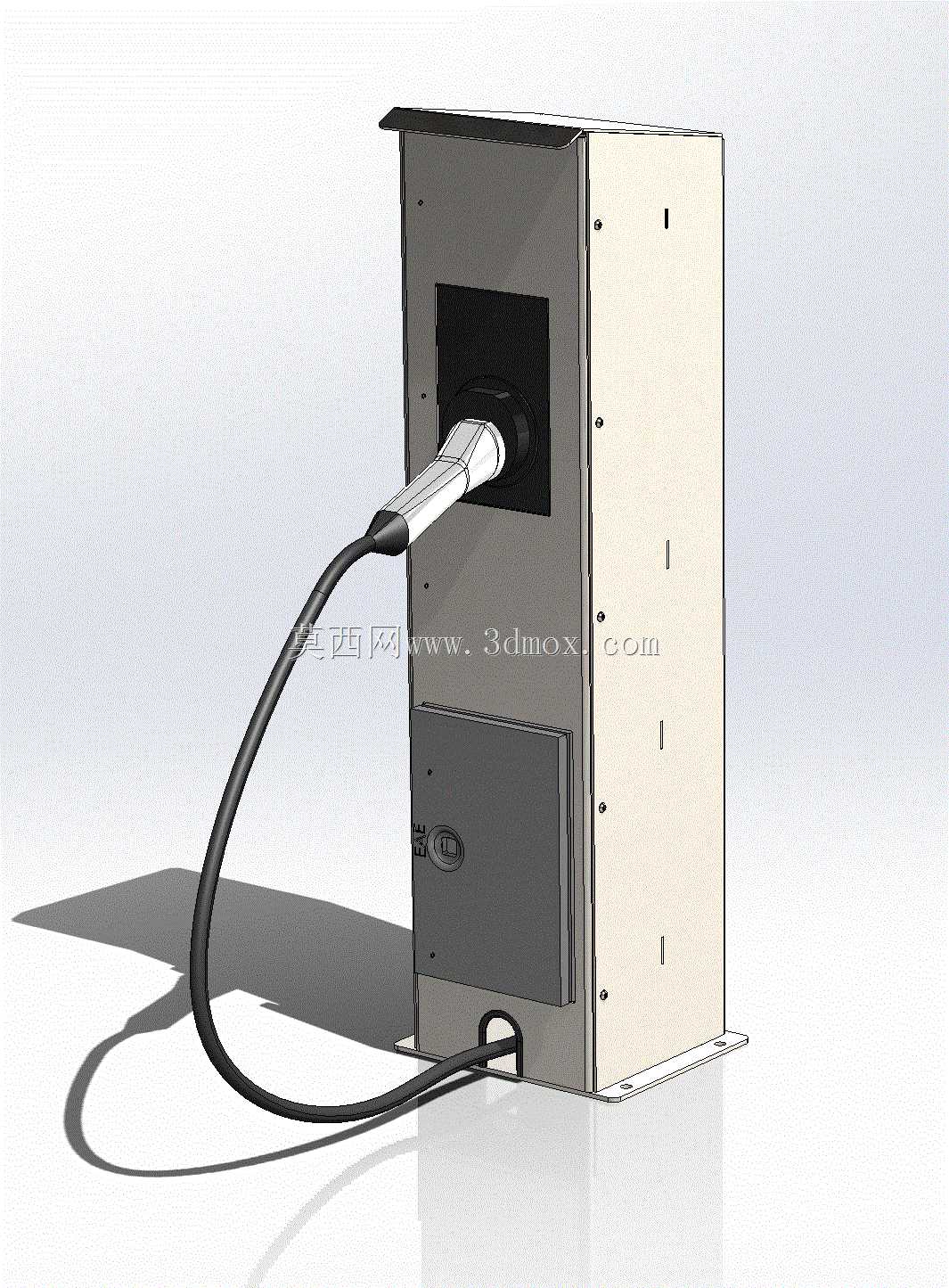

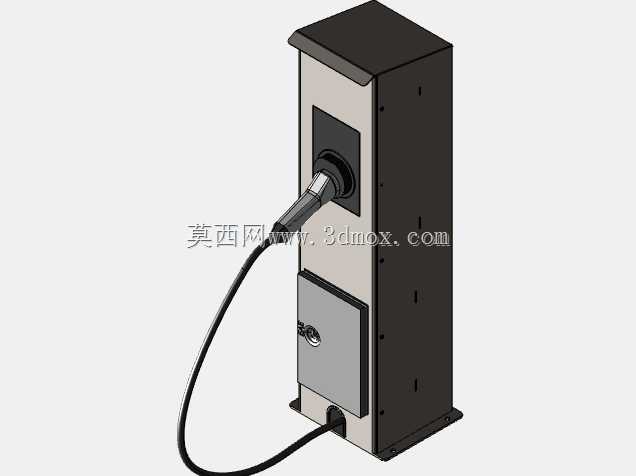

　　从结构设计逻辑来看，整体采用立式钣金拼焊成型思路，外壳主体分为前后两个装配模组，后侧为承重安装背板，底部预留外翻式安装法兰，通过膨胀螺栓即可完成与混凝土地面的固定，安装边界预留足够的检修操作空间，法兰孔位按照常规户外电力设备安装间距排布，适配多数场地的预埋施工标准；前侧面板分为上下两个功能区域，上部为充电枪插接端口，端口做内凹式沉台设计，充电枪插入后枪头完全沉于壳体内部，避免户外场景下雨水直淋插接面，同时减少外力磕碰对枪头密封结构的损伤，下部为电气元件安装腔，腔门做内嵌式防水胶条槽，闭合后胶条压缩量控制在合理区间，配合壳体整体折边的挡水结构，可达到IP66的防护等级，完全应对露天场景的暴雨、扬尘环境。

　　设备的线缆走线做了分区规划，充电枪线缆从壳体下部的穿线格兰头引出，格兰头选用防水锁紧型，可根据线缆外径调整锁紧范围，避免线缆受外力拉扯时内部接线端子受力松脱；内部强电、控制线路走独立的走线槽，强弱电之间预留足够的安全间距，减少电磁干扰对充电控制模块的影响。壳体表面采用户外级粉末喷涂工艺，涂层厚度满足户外耐候要求，可抵抗紫外线长期照射造成的褪色、涂层脱落问题，适配南北方不同区域的温湿度环境。

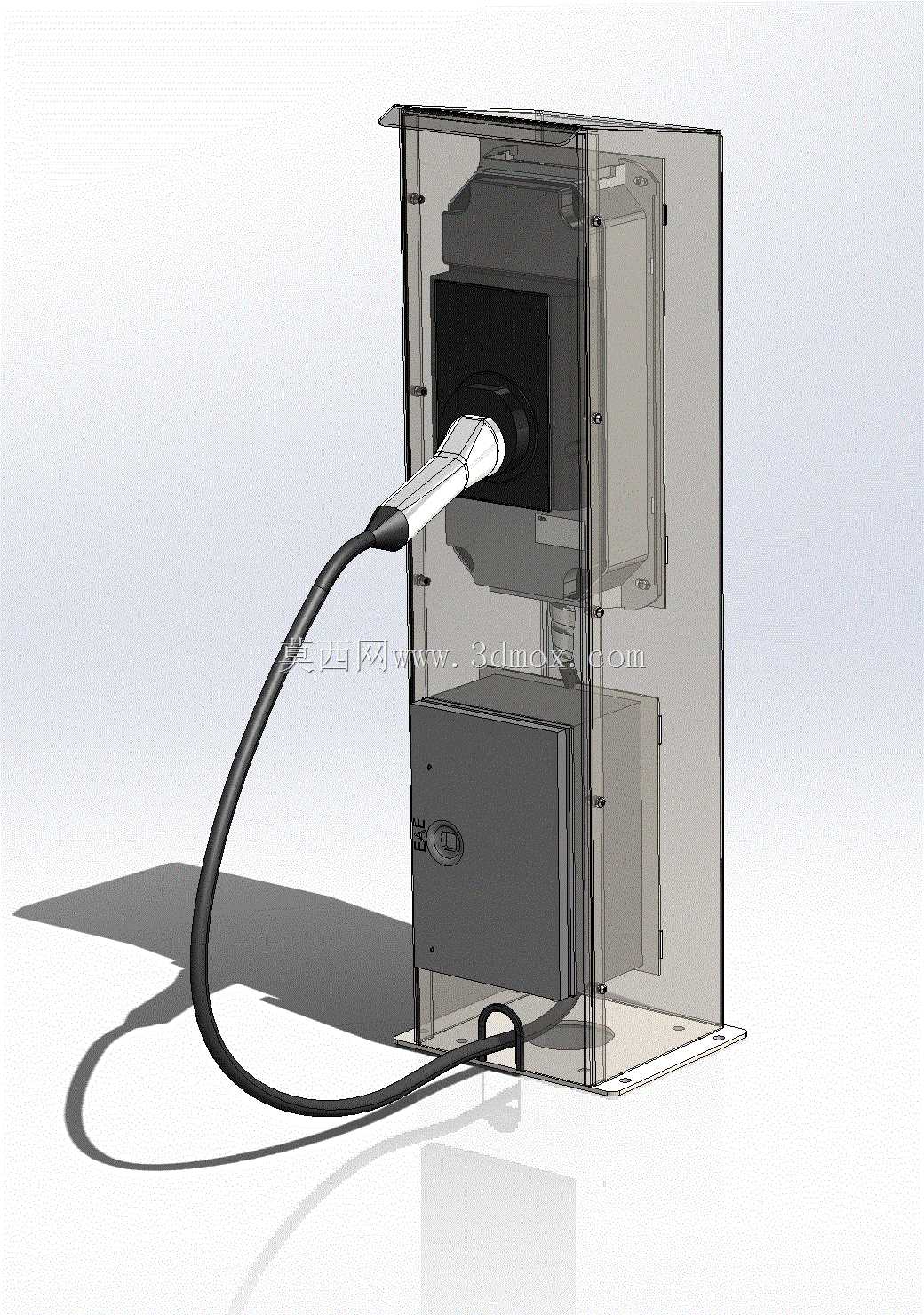

　　在功能适配层面，该结构预留了充电控制模块、计量模块、安全防护模块的安装位，内部安装板采用可拆式设计，电气元件装配时可先将安装板取出完成接线后再整体推入壳体固定，大幅降低现场装配与后期运维的操作难度；充电枪挂接位做了弧度适配，枪体挂入后可自然卡紧，不会因外力晃动出现脱落问题，线缆自然下垂的弯曲半径符合线缆最小弯曲半径要求，避免长期弯折造成线缆内部线芯断裂。

　　从安装尺寸边界来看，设备整体高度符合成人站立操作的人机工程要求，充电枪插接位的高度刚好适配多数用户站立插拔的操作区间，无需过度弯腰或抬臂；设备横向宽度控制在合理范围，不会占用过多车位空间，相邻车位安装时不会出现开门干涉问题；底部安装法兰距离地面的高度预留了线缆弯曲的空间，穿线后可通过防火泥完成穿线孔的封堵，避免爬虫、水汽从穿线位置进入壳体内部。

　　结构设计上充分考虑了钣金加工的工艺性，所有折弯圆角均匹配常规钣金折弯刀具的R角要求，减少特殊刀具的使用成本；焊接位置均设计在内侧，外部无明显焊道，后期打磨喷涂后外观一致性更好；壳体拼接处采用隐藏式螺丝固定，外部无裸露的紧固件，既提升了整体外观的整洁度，也避免紧固件长期外露生锈造成的拆卸困难，同时可防止非专业人员随意拆卸设备引发的安全风险。
