130公斤级工业输送单轨支架结构设计

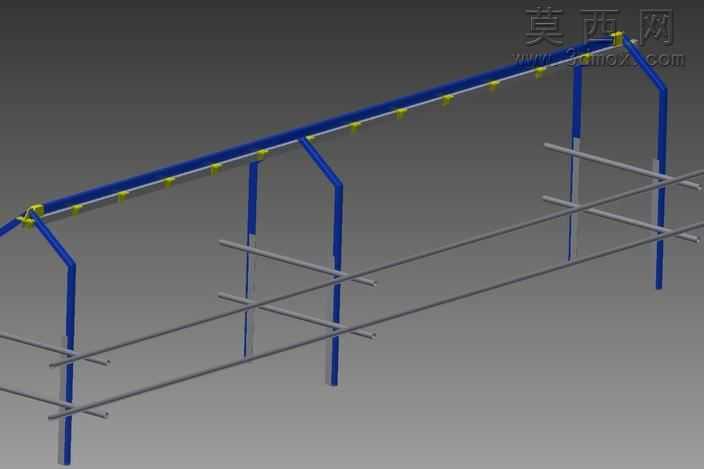

本模型为适配130公斤承重需求的工业单轨输送支撑结构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循机械设计公差规范，所有零件均按实际加工尺寸1:1还原，可直接导出工程图用于生产下料。模型渲染阶段采用哑光工业蓝作为主支撑立柱的材质表现，模拟实际生产中常用的喷塑防锈工艺质感，横向连接杆件采用银灰色金属材质还原镀锌方管的视觉效果，轨道本体采用深蓝色高耐磨工程材质表现，轨道上的悬挂吊点采用明黄色高亮材质标注，既还原了实际设备的安全色标识规范，也让整体结构的层级关系在渲染图中清晰可辨。结构设计上，整体采用多组门式支撑框架作为承重基础，每组框架由两根竖直方管立柱搭配上下两层横向连接杆组成，相邻框架之间通过纵向通长的横杆完成刚性连接，形成稳定的空间桁架结构，有效抵消单轨承载时产生的侧向倾覆力矩与纵向挠度变形。主承重单轨沿纵向布置于门式框架的顶部内侧，轨道上按等距排布悬挂吊点，可适配标准输送吊具的安装需求，设计过程中特意规避了轨道与支撑立柱的干涉区域，预留了足够的吊具行走空间，同时在相邻输送系统衔接位置做了走道避让设计，确保巡检人员可在支架旁的走道区域安全通行，不会与运行中的输送吊具发生干涉。建模过程中对所有连接节点做了细化处理，还原了螺栓连接的安装孔位与拼接板结构，未采用简化的布尔合并操作，确保模型可直接用于后续的有限元承重仿真分析，验证130公斤额定载荷下的结构变形量与应力分布是否符合安全设计要求。整体结构模块化程度高，支撑框架可根据实际输送线路的长度进行增减拼接，适配不同车间的输送线路布局需求，所有杆件均采用标准型材规格，无需定制特殊截面材料，可有效降低生产制造成本与后期维护更换的配件成本。
