带升降调节结构的皮带输送装置设计

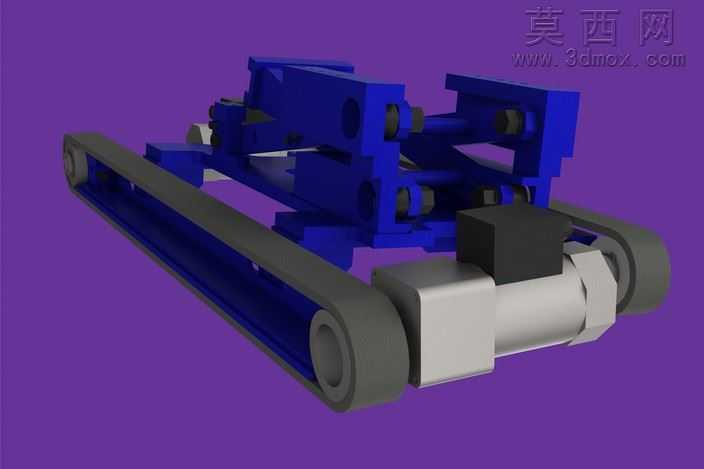

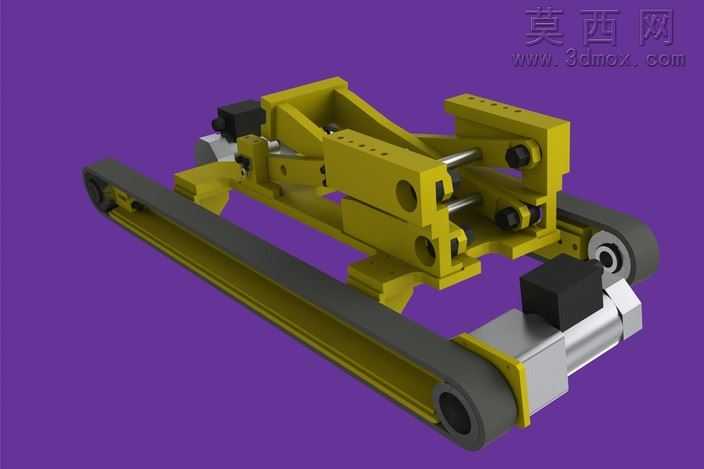

本作品为带升降调节功能的皮带输送装置三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对装置的每一处结构都进行了精细化还原。首先从整体传动框架入手，搭建了两侧的支撑主体结构，对支撑件上的铰接点位、安装孔位都做了精准的尺寸定位，确保后续升降机构的运动行程符合设计预期。皮带部分采用柔性构件建模方式，还原了同步带的张紧状态，对带轮的轮槽结构、轴承配合位都做了细节刻画，保证传动路径的合理性。驱动端的动力单元建模还原了电机的外形轮廓与安装法兰结构，电机与主动带轮的连接位做了同轴度约束，模拟真实装配中的配合要求。核心的升降调节机构采用剪叉式联动结构设计，对每一处铰接销轴、连杆的受力结构都做了实体建模，通过装配约束还原了升降动作的运动逻辑，可实现输送面高度的平稳调节，适配不同高度的物料接驳需求。材质渲染阶段，对支撑框架赋予了深蓝色工程塑料质感材质，模拟设备常用的硬质防护涂层效果；皮带部分赋予深灰色哑光橡胶材质，还原工业皮带的表面质感；驱动电机部分分别赋予银灰色金属漆与黑色端盖材质，还原电机的真实外观；铰接销轴等标准件赋予亮银色金属材质，区分不同构件的材质属性。设计思路上，该装置主打紧凑化布局，将驱动单元集成在输送架端部，升降机构内嵌于输送架下方，在实现高度调节功能的同时尽可能缩小设备整体占用空间，适用于小型生产线的物料转接、工位间物料输送场景，可根据实际接驳高度灵活调整输送面高度，无需额外搭建垫高结构，提升产线布局的灵活性。建模过程中对各运动部件做了干涉检查，确保升降动作全程无构件碰撞，各传动部件的配合间隙符合机械加工的公差要求，整体结构具备实际生产参考价值。
