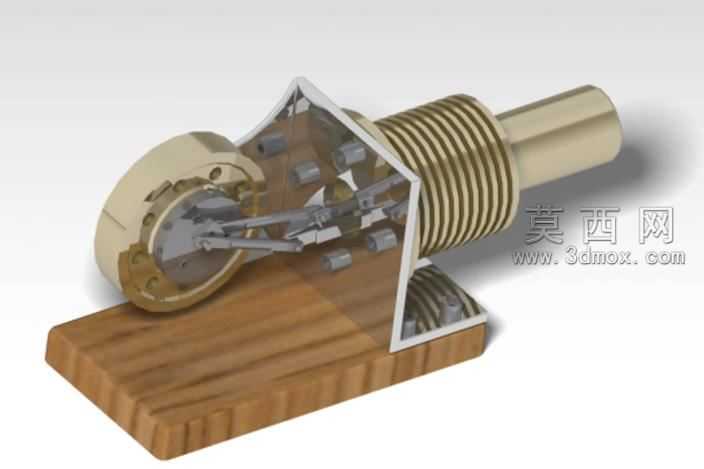

β型斯特林发动机剖视展示结构设计

本作品为β型斯特林发动机的三维结构设计，采用剖视展示的呈现方式，完整还原该类外燃发动机的核心传动与热力转换结构。建模阶段以真实β型斯特林发动机的工作原理为核心依据，对各零部件进行1:1等比例参数化构建，首先完成底座的建模，采用仿实木纹理的基座造型，为整机提供稳定的支撑基础，建模时精准还原木质基座的边缘倒角与表面纹理走向，保证视觉上的真实质感。其次构建核心的气缸组件，包含带散热鳍片的热缸壁、置换活塞、动力活塞等核心热力部件，其中散热鳍片采用环形阵列特征完成建模，每一片鳍片的厚度、间距都严格参照真实斯特林发动机的散热需求设定，保证结构合理性。传动部分的建模重点还原曲柄连杆机构，精准匹配置换活塞与动力活塞的相位差，这也是β型斯特林发动机能够实现热力循环的核心结构要点，建模时对连杆的铰接位置、曲柄的回转半径都进行了参数化约束，可直接支持DMU运动学仿真，能够直观展示发动机运转时各部件的联动过程。剖视外壳的设计采用半透明金属质感的壳体造型，通过剖切处理将内部的传动结构、活塞运动腔室完整展露，既保留了整机的外部轮廓完整性，又能清晰呈现内部结构布局。材质渲染阶段，对金属部件分别赋予不同的材质属性，传动件采用哑光金属材质体现加工质感，气缸散热部分采用略带金属光泽的黄铜质感，区分不同功能部件的视觉层次，木质基座赋予真实的木纹贴图与哑光漆面质感，提升整体渲染的真实度。设计过程中充分考虑β型斯特林发动机的结构特性，将置换活塞与动力活塞同轴布置的结构特点完整呈现，各零部件之间的装配间隙经过合理校验，既符合真实机械装配的公差要求，也保证运动仿真过程中不会出现部件干涉的问题，整体模型既可以作为斯特林发动机原理学习的直观展示载体，也可作为相关爱好者进行结构仿制、改进设计的参考依据，完整展现了这类外燃动力装置的精巧机械结构与工作逻辑。
