通用电气泽维尔V2喷气发动机轻量化支架

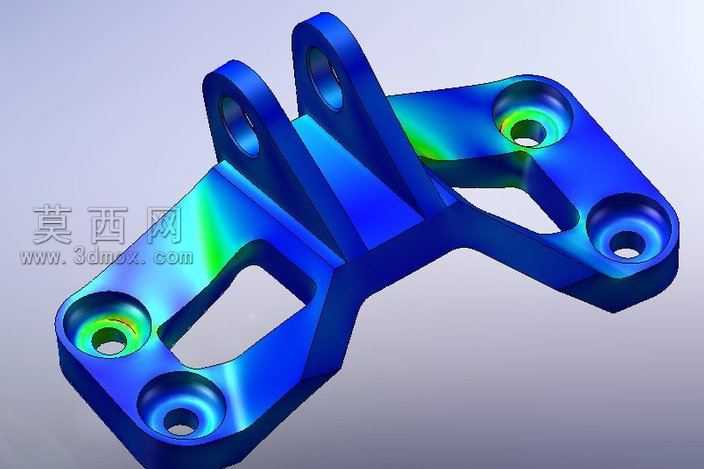

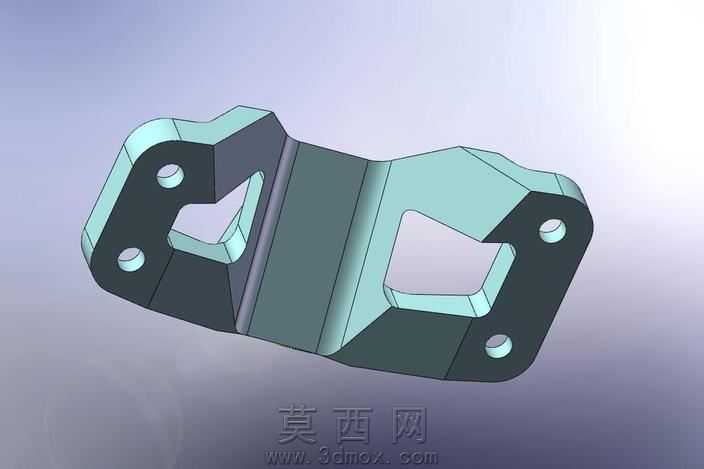

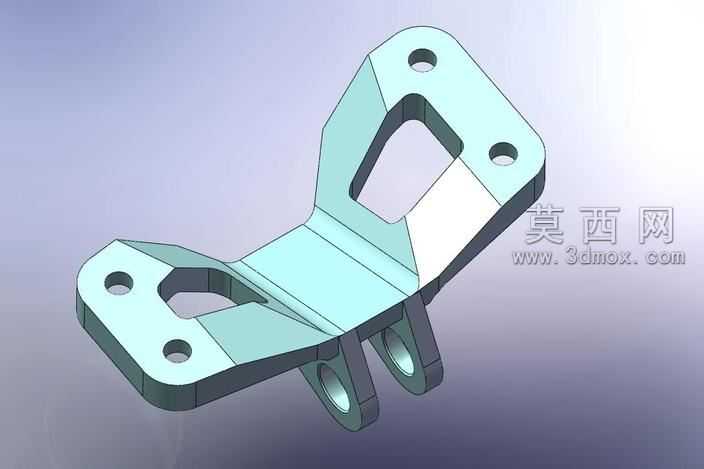

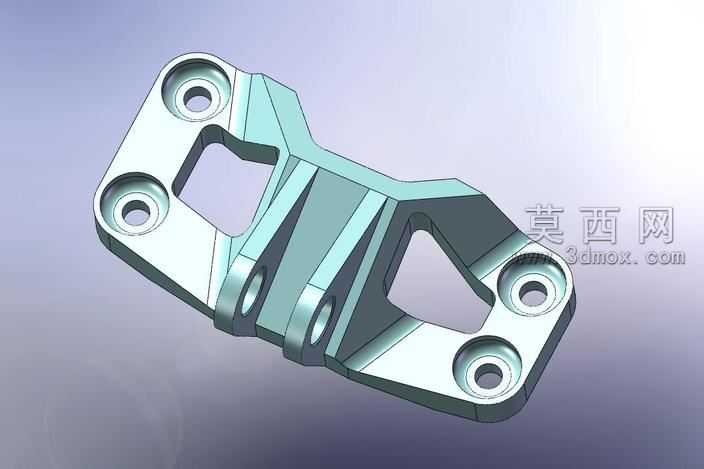

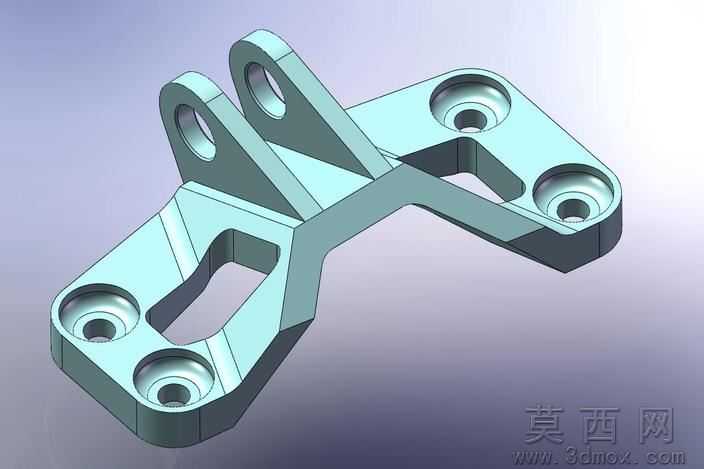

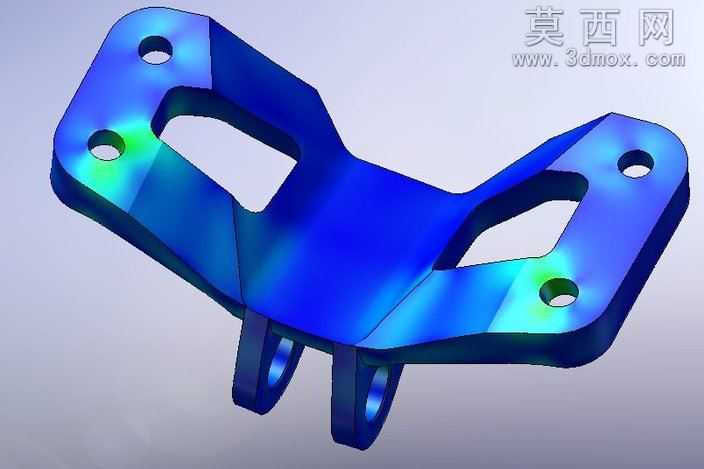

该三维模型为喷气发动机配套的安装支架，建模阶段以实际安装工况的载荷需求为核心依据，先完成基准安装面的定位搭建，精准匹配发动机与安装基体的连接孔位坐标，确保所有安装孔的同轴度、位置度公差符合装配要求。模型采用一体化实体建模逻辑，完整还原了支架的双叉耳连接端与多孔安装底座的衔接结构，在建模过程中对非承力区域做了镂空挖槽处理，通过反复的结构力学仿真迭代调整镂空区域的轮廓走向，既避免应力集中导致的结构失效，又最大化去除冗余材料，最终实现从初始2052克到优化后681克的减重效果，质量减少幅度达67%，大幅降低了航空部件的自重负载。渲染阶段采用金属哑光材质模拟航空铝合金的表面质感，调整环境光与反射参数，清晰呈现支架的棱边倒角、孔位沉台、加强筋过渡等细节结构，让模型的结构层次一目了然。从结构设计来看，支架的双叉耳结构用于与发动机侧的连接销轴配合，叉耳处的通孔做了加厚处理以承受交变载荷下的剪切力，底座端的四个沉头安装孔均匀分布，保障与安装基体连接的受力均匀性，中间的连接臂采用变截面加强筋设计，在不同受力段匹配对应的截面厚度，兼顾抗弯抗扭性能与轻量化需求。设计过程中始终围绕航空部件的高可靠性、低自重要求展开，每一处结构的删减都经过受力校核，确保在满足安装定位、载荷承载、抗振动冲击等核心功能的前提下，将材料利用率提升到最优水平，模型的所有过渡圆角、工艺倒角都符合实际机加工的工艺要求，不存在无法落地生产的理想化结构，可直接用于后续的工艺分析、仿真验证与样件试制参考。
