868MHz频段UFL接口棒状通讯天线结构

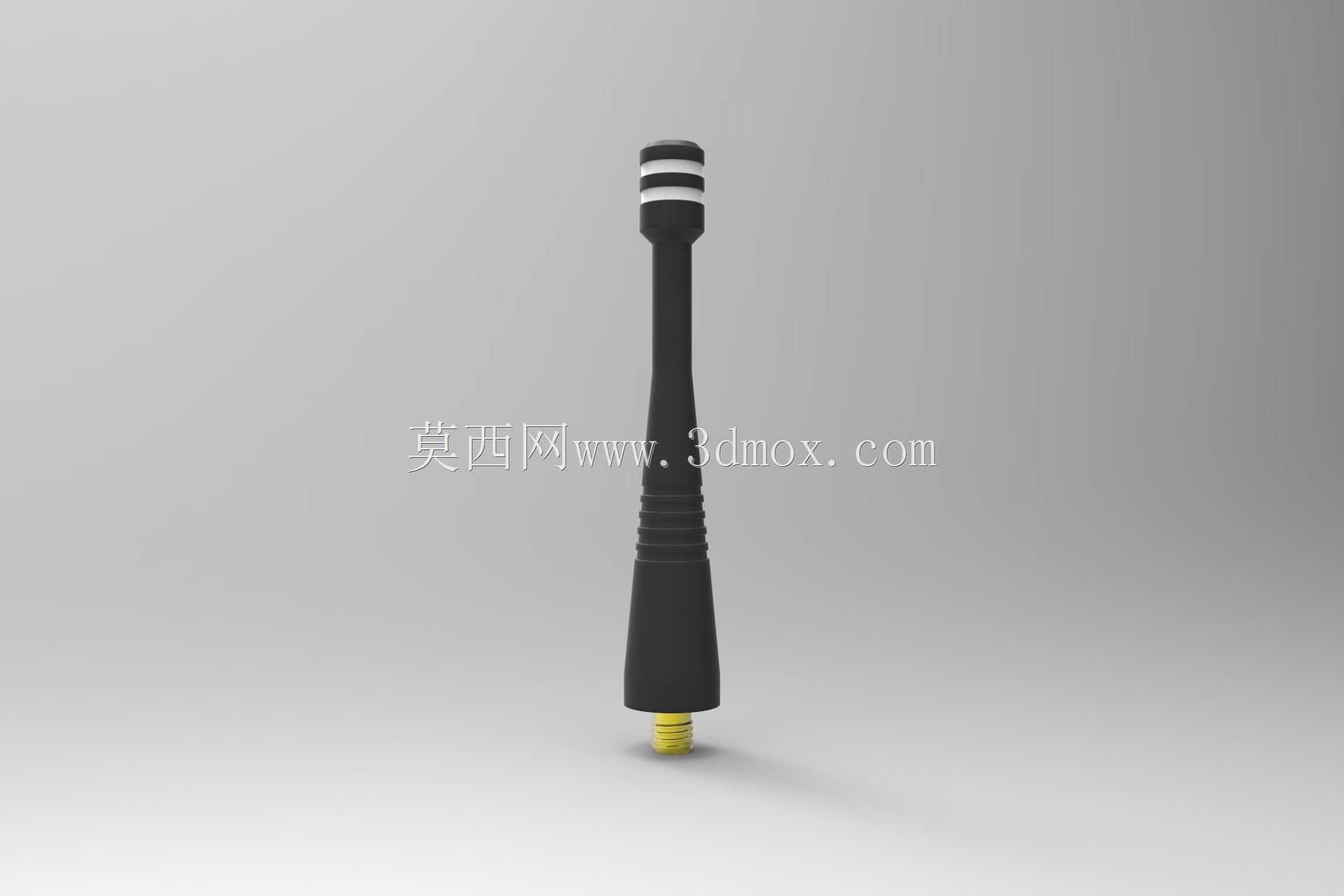

　　这款868MHz频段的棒状通讯天线，是面向短距离无线数传场景设计的射频收发配套元件，在工业无线传感网络、远程抄表系统、安防无线报警组网、智能家居射频控制链路中都有广泛应用，作为射频链路末端的信号收发载体，其性能直接决定了无线通讯的有效覆盖距离与信号传输稳定性。从结构设计来看，这款天线采用了典型的四分之一波长棒状辐射结构，辐射主体采用分段式绝缘护套包裹，既可以保护内部的金属辐射振子不受外界环境侵蚀，也能通过分段的结构设计优化天线的驻波比参数，让868MHz频段内的信号辐射效率保持在较高水平。

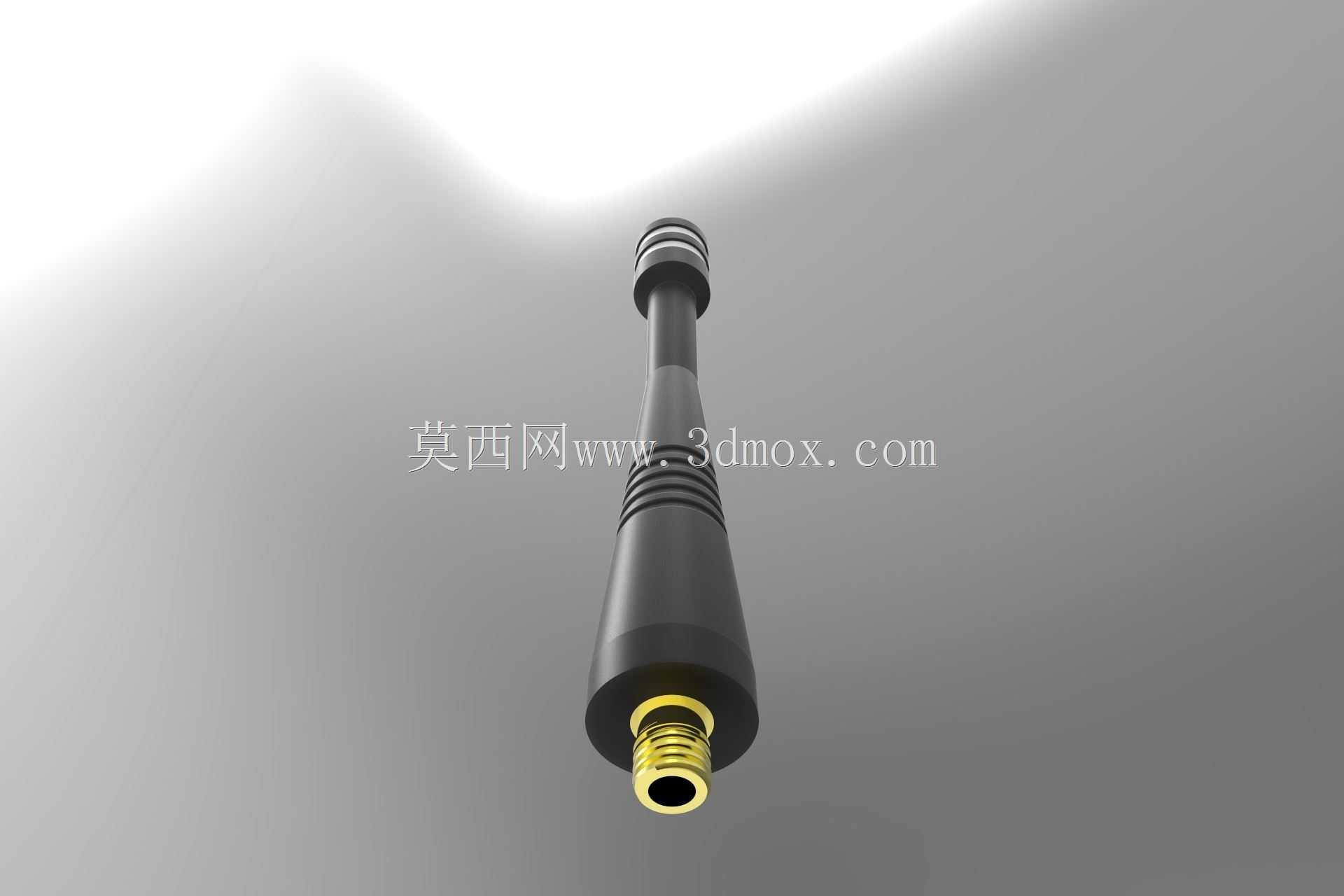

　　天线底部采用标准UFL接口作为射频连接端，接口外层采用镀金工艺处理，既可以降低射频信号传输过程中的接触损耗，也能提升接口的抗氧化能力，保证长期使用过程中的连接可靠性，接口的同轴结构设计可以有效屏蔽外界电磁干扰，避免杂散信号对射频链路造成影响。在实际设备集成过程中，这款天线的安装边界需要重点考量，其棒状主体的径向尺寸较小，不会占用过多的设备内部或外部安装空间，UFL接口属于微型射频连接方案，适合在空间紧凑的嵌入式无线模块端使用，安装时需要注意天线辐射主体与设备内部金属结构件保持足够的净空距离，避免金属屏蔽效应导致天线辐射效率下降、谐振频点偏移。

　　从设计思路层面，这款天线在研发阶段就针对868MHz的ISM频段做了参数优化，不需要额外的匹配电路即可与常规的868MHz射频前端电路实现良好匹配，降低了终端设备的射频调试难度；棒状的外形结构兼顾了全向辐射的特性，在垂直安装状态下可以实现水平面360度的信号覆盖，适合点位分布不固定的无线组网场景使用。天线尾部的护套做了台阶式加固设计，在接口与辐射主体的连接位置增加了结构强度，避免安装或使用过程中受外力拉扯导致内部馈线断裂，提升产品的抗机械应力能力。

　　在设备选型阶段，结构工程师需要重点核对天线的整体长度与设备外壳的安装空间是否匹配，UFL接口的焊接位置需要与PCB板上的射频输出端保持合适的走线距离，尽量缩短射频走线长度以减少线损，同时要注意天线安装位置远离设备内部的开关电源、高速数字电路等强干扰源，避免自身辐射信号被干扰或者干扰其他电路的正常工作。这款天线的全向辐射特性，使其不需要在安装时调整指向角度，降低了现场部署的调试难度，适合批量应用在大规模布置的无线传感节点中，比如工业厂区的设备状态监测传感节点、智能楼宇的无线温湿度采集终端、农业物联网的土壤数据采集设备等场景，都能依靠这款天线实现稳定的无线数据传输。在结构建模过程中，需要准确还原UFL接口的配合尺寸，保证装配时接口可以与PCB板上的UFL座实现可靠扣合，同时要还原天线外护套的分段结构细节，方便后续做设备外壳的开孔避让设计，避免外壳结构与天线产生装配干涉；天线的重心集中在底部接口位置，垂直安装时的结构稳定性较好，不需要额外的固定结构即可保持直立状态，简化了设备内部的固定结构设计。
