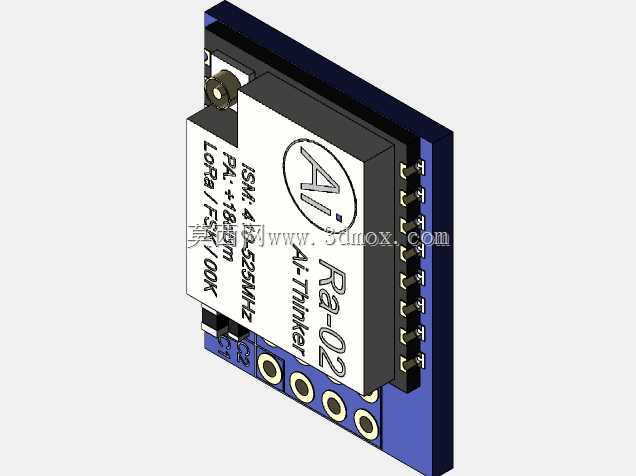

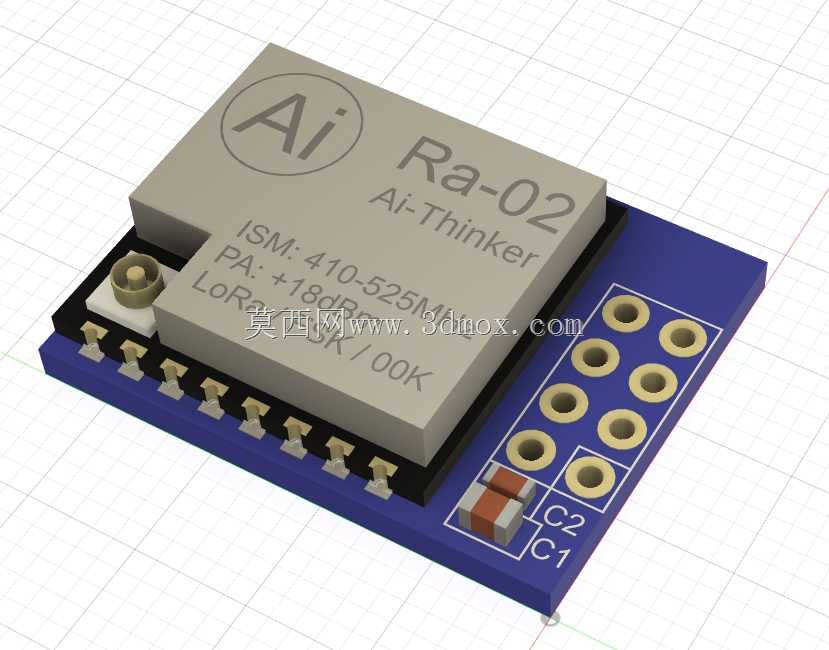

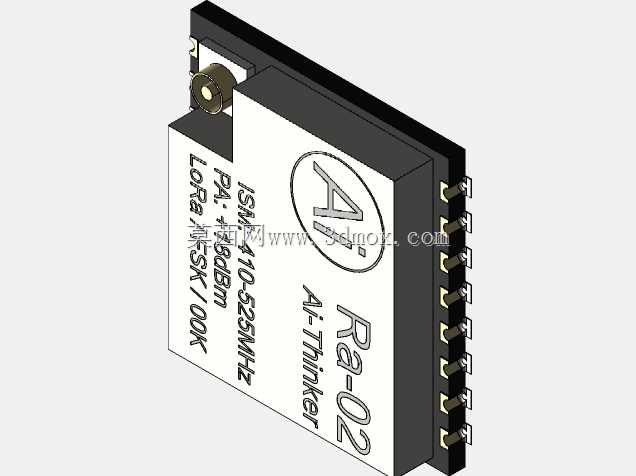

LoRa Ra-02无线通讯射频模块结构

　　在工业无线传感网络、智能抄表系统、户外环境监测站点这类需要低功耗长距离数据传输的场景里，LoRa射频模组是核心的信号收发载体，本次建模的Ra-02模组是安信可基于SX1278芯片开发的成熟射频方案，建模过程完全还原实物的结构边界与装配关系，可直接用于整机设备的结构干涉检查、PCB布局适配以及外壳安装位设计。

　　从实际选型适配的角度看，这款模组的核心功能是工作在410-525MHz的ISM频段，实现最高+18dBm的发射功率，配合LoRa扩频技术能在复杂遮挡环境下完成数公里级的无线数据传输，相比传统蓝牙、WiFi类短距通讯方案，更适合分散布置的低功耗传感节点使用。建模时首先还原了模组的双层结构：底层是蓝色FR-4材质的PCB载板，板厚按照常规1.6mm工业PCB标准设置，载板边缘布置的两排排针焊盘完全按照2.54mm标准排距建模，每个焊盘的孔径、焊盘外径都匹配常规直插排针的焊接尺寸，方便设计人员直接调用模型完成母座的对位布局，避免后期装配出现排针对位偏差。

　　载板上的核心屏蔽罩部分是建模的重点，金属屏蔽罩采用冲压成型的薄壁结构，壁厚0.2mm，罩体表面的丝印内容包括Ai-Thinker品牌标识、Ra-02型号字样、ISM频段参数、PA功率参数以及生产批次标识，都按照实物的位置、字号比例做了还原，屏蔽罩与PCB板的贴合间隙控制在0.1mm以内，还原实际生产中屏蔽罩焊接后的装配状态。屏蔽罩旁侧的IPEX天线座建模时还原了其旋转卡扣结构，座体高度、引脚焊盘位置完全匹配实物尺寸，方便设计人员在做整机结构时预留天线连接线的走线空间，避免天线座与外壳筋位出现干涉。

　　载板右下角的C1、C2贴片电容位置，按照0805封装的标准尺寸建模，电容的焊盘间距、元件高度都还原实物状态，这两个电容是模组电源输入端的滤波电容，建模时保留其位置与外形，可帮助PCB设计人员核对外围电路的布局空间，避免在设计载板外围电路时出现元件重叠。载板左侧的复位按键采用轻触开关的标准结构建模，按键的按压行程、键帽高度都按照实际342.5mm轻触开关的参数设置，方便设计人员在外壳上对应位置预留按键操作孔，核算按键按压的触发行程。

　　从安装边界来看，整个模组的外形尺寸控制在1716.33mm的范围内，不含排针的板上高度仅3mm，加上直插排针后的总高度为11mm，设计人员在做整机内部布局时，只要预留出对应大小的安装空间，同时注意模组天线区域不要被大面积金属遮挡即可。建模过程中特意区分了不同材质的外观表现：PCB板的哑光蓝阻焊层、金属屏蔽罩的磨砂锡面、排针的镀金接触面、电容的陶瓷本体与端电极金属层、IPEX座的白色塑料基座，都做了对应的材质区分，渲染后的效果与实物一致，可直接用于产品手册配图、方案展示等场景。

　　在实际工程应用中，很多结构设计人员在做无线传感终端、智能网关类产品时，往往因为没有精准的模组三维模型，导致后期打样出现装配干涉、天线信号被遮挡、排针座对位不准等问题，这个模型完全按照实物测绘尺寸搭建，所有安装孔位、接插件位置、元件高度都经过尺寸核对，可直接导入各类三维设计软件中完成整机装配，不需要再反复核对实物尺寸调整结构。另外建模时保留了模组上所有丝印标识的位置，在做BOM整理、生产装配指导时，也能通过模型快速识别模组的安装方向，避免生产过程中出现模组反装的问题。对于需要做外壳开窗设计的场景，模型上复位按键、IPEX天线座的位置精度控制在0.05mm以内，可直接通过模型投影生成外壳的开孔轮廓线，减少结构设计的重复测绘工作量。
