420W半电池光伏组件结构设计

　　在分布式离网光伏电站、户用并网发电系统、户外独立供电站点等场景中，光伏组件作为核心的光电转换单元，其结构可靠性、尺寸适配性直接决定了整套发电系统的安装效率与长期运行稳定性。这款420W规格的半电池PV模块，采用MBB多主栅半片电池技术路线，在结构设计阶段就充分考虑了不同安装场景的边界适配需求，从电池排布到边框尺寸都经过多轮工程校核，能够适配平屋顶支架安装、彩钢瓦屋面贴合安装、地面固定支架架设等多种主流安装方式。

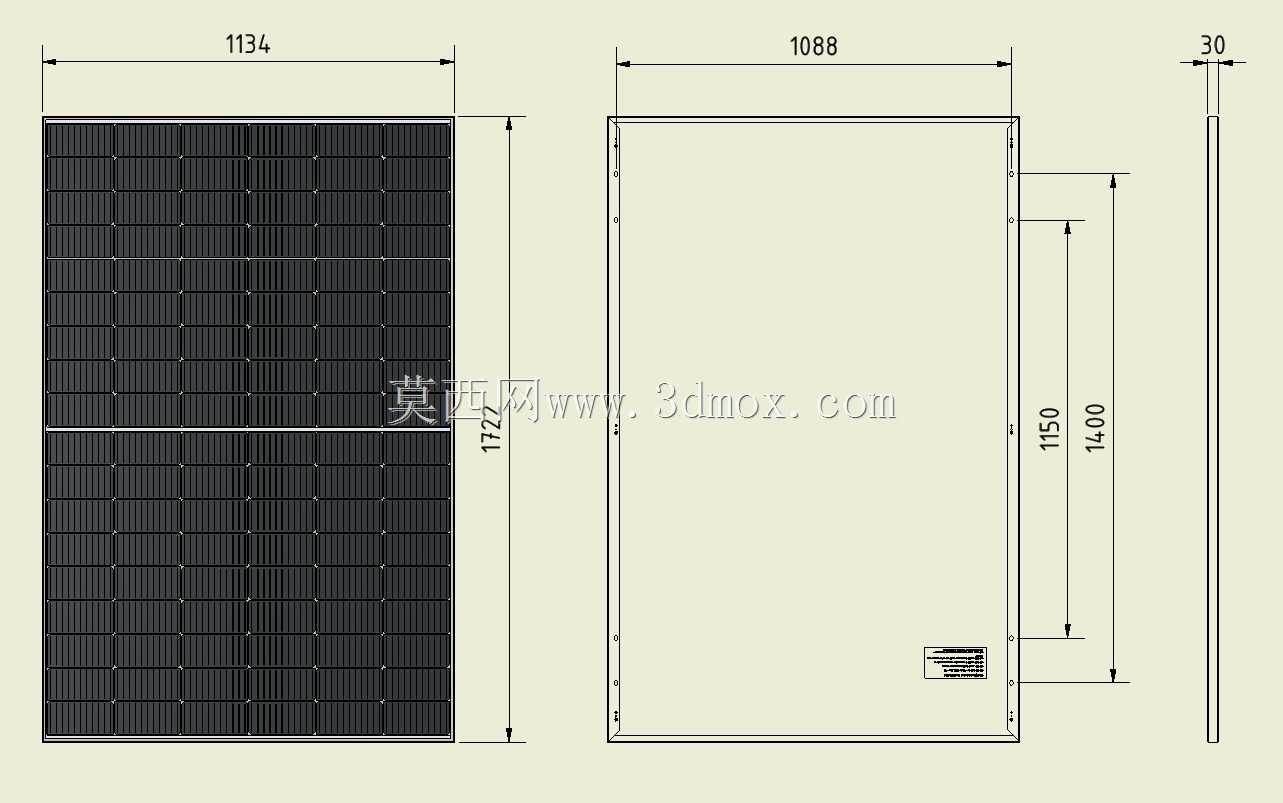

　　从电池排布逻辑来看，该组件采用6列18行总计108片半片电池的串接布局，这种排布方式相比传统整片电池组件，能够有效降低组件内部的电流损耗，减少单片电池被遮挡时的功率折损，在实际户外运行场景中，遇到树叶、积灰局部遮挡的情况时，半片结构的热斑效应风险更低，长期运行的功率衰减速率更平缓。组件的外形尺寸经过严格的公差控制，整体长度控制在1722±2mm区间，宽度为1134±2mm，厚度方向含边框总尺寸为30±2mm，这个尺寸规格在设计时充分匹配了市面上主流的光伏支架安装孔位间距，安装时不需要额外定制转接支架，能够直接适配通用压块固定方式，降低现场安装的加工成本与施工难度。

　　从结构细节设计来看，组件边框采用标准化的铝合金型材结构，边框侧边预留了标准的接地安装孔与排水孔位，在多雨地区安装时，组件表面积水能够顺着边框排水孔顺利排出，避免长期积水浸泡密封胶层导致的组件进水失效问题。组件背面的接线盒位置经过布局优化，设置在组件短边侧的居中位置，线缆走线时能够顺着支架横梁自然排布，不会出现线缆过度弯折或者悬空受力的情况，提升线缆连接部分的长期可靠性。组件的玻璃覆盖层采用高透光的钢化玻璃，表面做了减反射镀膜处理，在清晨、傍晚等低光照角度场景下，依然能够保持较高的光线透过率，提升弱光环境下的发电效率。

　　在实际选型适配过程中，这款组件的尺寸参数能够很好地适配户用屋顶的排布需求，比如常见的农村自建房平屋顶，按照常规的前后排组件预留阴影间距计算，单平米屋面的装机容量能够达到较高的配比，不会出现尺寸过大导致屋面排布空间浪费的问题。在离网供电场景中，比如山区通讯基站、野外监测站点的独立供电系统，这款组件的重量与尺寸也便于人工搬运到交通不便的安装点位，不需要大型吊装设备辅助，降低偏远地区项目的施工成本。组件的安装边界设计也充分考虑了不同倾角安装的需求，不管是采用固定倾角支架还是可调倾角支架，边框的受力结构都能够满足25年使用寿命内的风载荷、雪载荷要求，在常规风压、雪压地区使用时，不需要额外加装加固支撑结构。

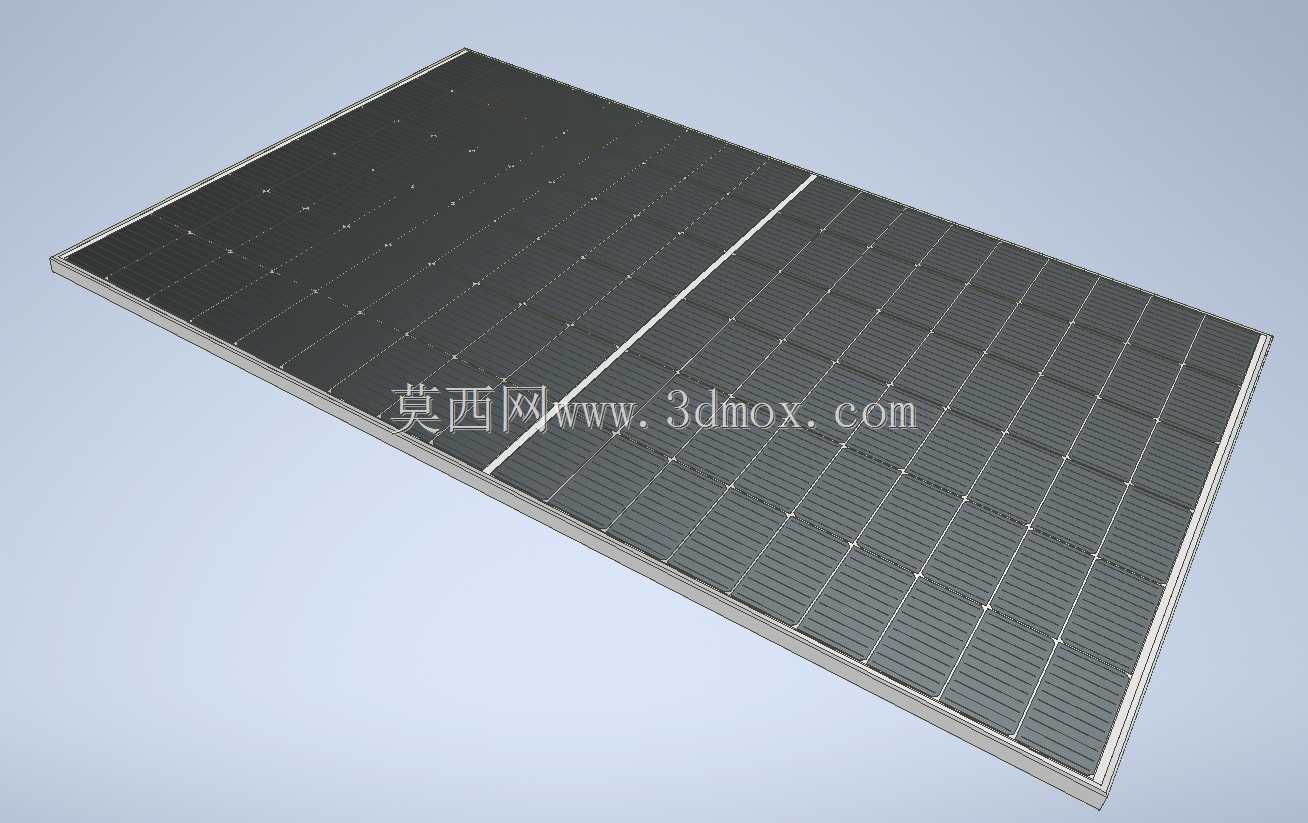

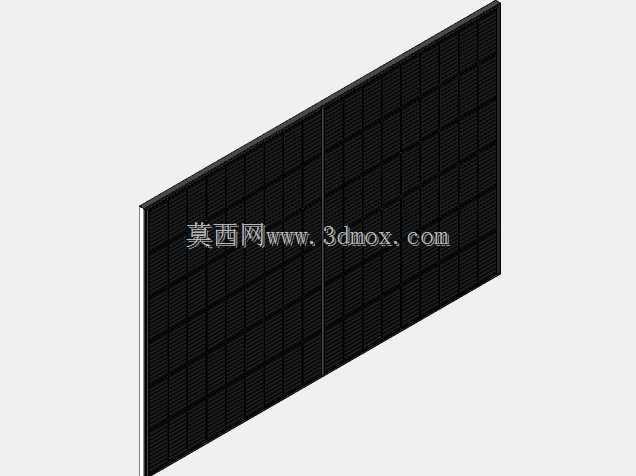

　　从建模还原的角度来看，这款组件的三维结构完整还原了电池片排布、边框型材结构、接线盒安装位置、安装孔位等细节，在做光伏电站整体三维排布设计、支架结构受力校核、屋面载荷计算时，能够直接调用该模型进行整体装配，不需要再重新测绘组件尺寸，能够大幅提升光伏系统设计阶段的工作效率，避免因为尺寸测绘误差导致的现场安装干涉问题。模型中还原的尺寸公差标注，也能够帮助结构设计人员在做配套支架设计时，预留合理的安装间隙，避免因为尺寸公差累积导致的装配困难问题。
