在低压小功率信号耦合、高频谐振回路、近场电磁感应实验这类场景里,无磁芯空心线圈的应用占比一直不低,和带磁芯的线圈比,它不存在磁饱和问题,高频下的磁损也能压到很低,适合对线性度、高频响应有要求的电路场景。这个四匝空心线圈的设计,首先是从应用端的电感量需求倒推的,四匝的绕制匝数对应小电感量的使用需求,常见于小功率无线供电前端、高频信号采样回路、教学实验用电磁感应组件里,不需要额外的磁芯聚磁,靠空气作为导磁介质,就能实现稳定的电感参数,不会因为磁芯材质的批次差异带来电感量波动。

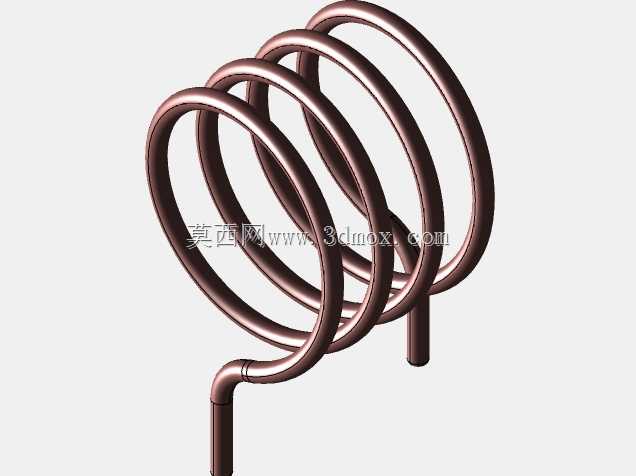

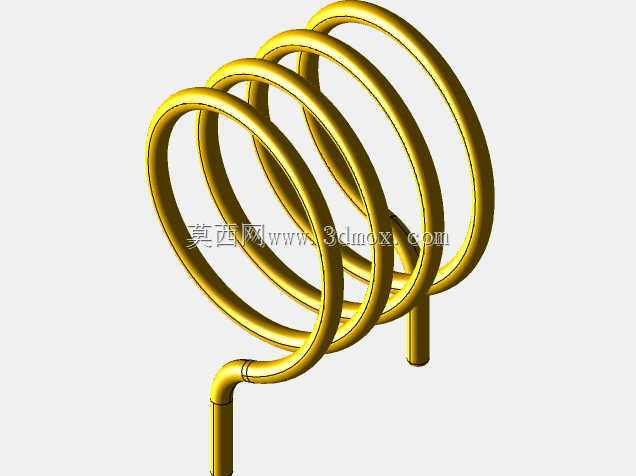

从结构设计上看,线圈采用等径螺旋绕制,线径选用AWG22规格的导线,这个线径的载流量刚好匹配小功率场景的电流需求,不会因为线径过细带来过大的铜损,也不会因为线径太粗导致整体绕制体积过大。线圈的螺旋段保持均匀匝间距,每一圈的曲率一致,这样能保证每匝线圈的磁场分布均匀,避免局部匝间距过小带来的寄生电容升高问题,高频应用下寄生电容过大会直接导致线圈的自谐振频率降低,影响可用工作带宽,所以绕制时的匝间距控制是这类空心线圈设计的核心要点之一。
两端的引出端做了直角弯折处理,弯折位置距离线圈螺旋本体的距离控制在9.75mm,这个尺寸是考虑了实际安装时的接线空间,引出端的直线段长度刚好能穿过PCB板的安装孔,或者适配接线端子的压接长度,不会因为引出端过短导致接线时应力直接传递到线圈螺旋段,造成匝间距变形、电感参数偏移;也不会因为引出端过长带来额外的引线电感,影响整体的电气参数一致性。线圈整体的螺旋内径8mm,这个尺寸是匹配常见的小尺寸安装空间设计的,不管是嵌装在小型实验电路板上,还是集成到小型感应模组里,都不会占用过多的布局空间,螺旋段的外径由线径和匝间距共同决定,绕制时每一圈的同轴度误差控制在很小的范围内,避免因为线圈偏心导致磁场分布偏移,影响和配对线圈的耦合效率。
实际生产装配时,这类空心线圈一般会先通过绕线工装定型,保证每一个成品的匝数、匝间距、引出端位置都一致,绕制完成后可以在匝间涂覆少量绝缘固定胶,避免使用过程中因为振动、外力拉扯导致线圈变形,引出端的端部会做剥漆镀锡处理,方便焊接到电路板或者压接接线端子。和带骨架的线圈比,这种无骨架的空心线圈没有塑料或者电木骨架的介质损耗,高频下的性能表现更好,适合在几十kHz到几MHz的工作频段下使用,比如小型近场通信天线、高频谐振回路的电感元件、小功率无线充电的发射端小线圈,还有教学场景里演示电磁感应、楞次定律的实验配件,都能用到这类结构的线圈。
设计的时候还要考虑安装边界,线圈整体的安装空间只需要预留出螺旋段的圆柱空间,加上两端引出端的直线段长度即可,不需要额外预留磁芯的安装位置,整体重量更轻,也不存在磁芯碎裂的风险,抗振动性能比带磁芯的线圈更好,适合在有轻微振动的移动设备、实验装置里使用。另外,因为没有磁芯的非线性影响,这类线圈的电感量随电流变化的波动极小,在对电感线性度要求高的信号采样场景里,优势非常明显,不会因为通过的电流大小变化导致电感量偏移,保证采样信号的准确度。绕线时选用的导线一般是聚氨酯漆包线,绝缘层薄而且耐温性能足够,能满足常规电子设备的工作温度要求,弯折引出端的时候要注意控制弯折半径,避免漆包线的绝缘层破损造成匝间短路,弯折处的曲率半径不能小于线径的两倍,防止导线内部的铜材因为弯折过度出现断裂,影响产品的使用寿命。
