过孔式Y1安规电容结构三维设计

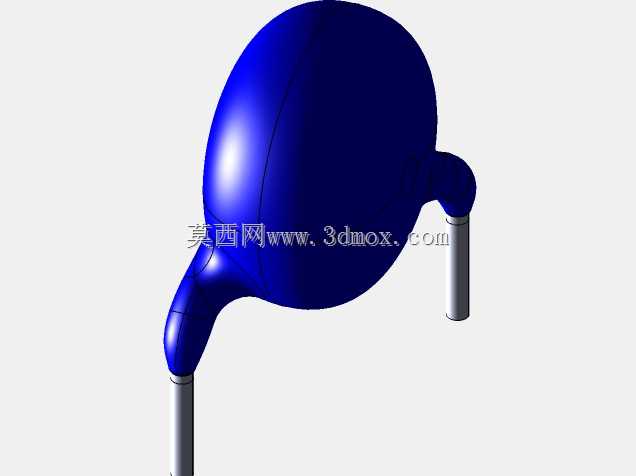

　　在开关电源、家电控制板、各类需要跨接在初级与次级回路实现安规隔离的电路场景中，Y1安规电容是不可或缺的核心安规元件，这类电容需要在满足电气绝缘性能的前提下，实现高频干扰信号的泄放，同时即便电容失效也不会出现击穿短路、引发触电风险的问题，因此其结构设计与安装适配性直接影响整块电源板的安规合规性与生产装配效率。这款过孔式Y1安规电容的结构设计，完全贴合目前主流直插电源板的波峰焊生产工艺要求，整体采用椭圆状环氧包封结构，包封层表面光滑无毛刺，既可以在生产插件环节避免卡料、刮伤操作人员的问题，也能在长期使用过程中抵御潮湿、粉尘等环境因素对内部介质的侵蚀，保障绝缘性能稳定。从安装边界来看，该电容本体直径为8mm，本体两侧引出引脚的中心间距为10mm，引脚直径0.6mm，引脚伸出本体底部的长度为5mm，这个尺寸参数完全匹配目前行业内通用的PCB板孔径设计规范，插件时引脚可以顺畅穿过PCB上预设的安装孔，伸出板面的引脚长度刚好适配波峰焊的吃锡深度，不会出现引脚过短吃锡不足、或是引脚过长需要额外剪脚的工序浪费。设计过程中，引脚与本体包封层的衔接位置做了圆弧过渡的应力释放结构，避免在插件、或是产品运输振动过程中，引脚受外力传导拉扯内部电容介质，导致电容参数漂移甚至失效。

　　不同于普通的陶瓷电容，Y1安规电容需要承受更高的脉冲电压与绝缘耐压测试要求，因此在结构建模时，特意将包封层的厚度做了均匀化处理，整个本体的壁厚偏差控制在极小范围内，避免局部壁厚不足导致耐压测试时出现击穿点。在实际的电源产品装配场景中，这类电容通常布置在电源输入端口附近，紧邻共模电感、保险管等前端元件，其椭圆状的本体外形可以更好地利用板上的立体空间，不会和周边的 taller 元件出现装配干涉，同时引脚的排布方向与本体长轴方向一致，也方便自动插件机的吸嘴取料、定位，大幅提升SMT与插件工序的生产效率。

　　很多结构工程师在做电源板Layout的时候，往往容易忽略安规电容的实际本体外形尺寸，只按照 datasheet 上的标称引脚间距预留空间，最后实际打样回来才发现电容本体和周边的散热片、变压器骨架出现干涉，不得不重新改版PCB，这款三维模型完全还原了电容的实际外形轮廓、引脚位置与伸出长度，工程师在做结构干涉检查的时候，可以直接将模型导入装配体中，精准核对安装空间，提前规避装配干涉问题。另外，在做电源产品的安规距离校核时，电容本体的外形尺寸也直接影响初级侧与次级侧的爬电距离计算，精准的三维模型可以帮助工程师准确核算电容本体到周边次级元件的空间距离，确保产品满足对应的安规标准要求，不需要反复打样调整元件位置。

　　从功能特性上来说，这款Y1安规电容属于双重绝缘或者加强绝缘等级的安规元件，跨接在L线与PE线、或是N线与PE线之间的时候，既可以滤除共模干扰信号，提升电源的EMC性能，也能在出现异常浪涌电压的时候，不会发生短路失效，保障使用者的触电安全。其引脚采用镀锡铜包钢材质，具备良好的可焊性与机械强度，过波峰焊的时候上锡均匀，不会出现虚焊、脱焊的问题，同时引脚的抗弯折强度也满足生产过程中的弯折、整形要求，不会轻易出现引脚断裂的问题。在建模过程中，所有的曲面过渡都做了连续处理，没有出现碎面、尖角的问题，不管是用来做产品的渲染展示、还是做装配干涉检查、或是导出工程图做安装尺寸标注，都可以直接使用，不需要额外修复几何特征。对于电源类产品的结构工程师、电子工程师来说，这类精准的元件三维模型，可以大幅减少前期设计的核对工作量，避免因为元件尺寸偏差导致的改版浪费，缩短产品的开发周期。
