交错编织结构圆柱形镂空网格构件

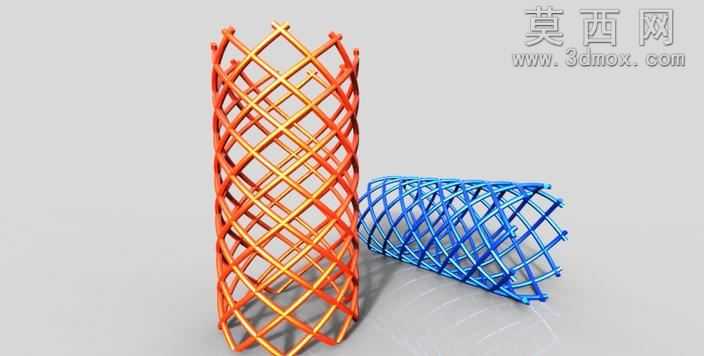

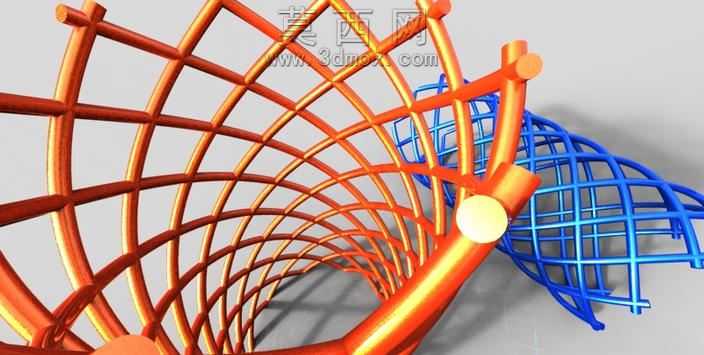

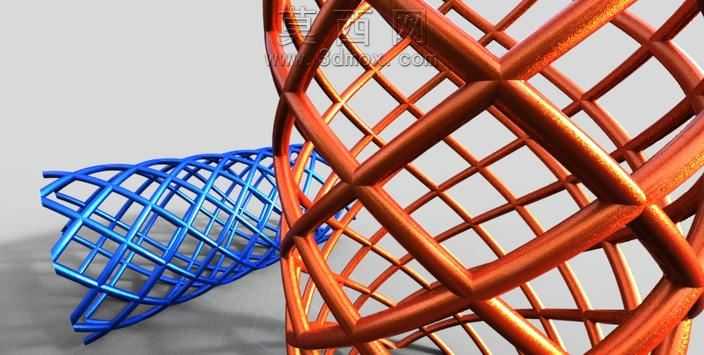

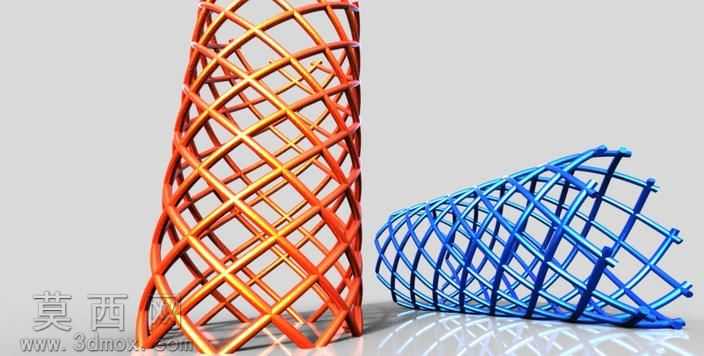

本作品为采用CATIA V5软件完成的参数化建模设计，核心呈现两种形态的圆柱形交错编织网格结构，分别为直立完整圆柱形态与弯折变形的曲面网筒形态。建模过程中首先确定圆柱基准曲面，通过参数化方程定义每根杆件的螺旋缠绕路径，控制相邻杆件的交叉角度与排布间距，保证整体网格的均匀对称性，所有杆件均采用等截面圆形扫掠路径生成，确保每根交叉杆件的衔接处自然贴合，无错位破面问题。材质设置阶段，直立网筒采用橙金渐变金属材质，调整金属粗糙度与反射参数，模拟阳极氧化彩色金属的细腻质感，弯折网筒采用亮蓝色金属材质，与橙金构件形成鲜明视觉对比，渲染阶段采用柔和漫反射环境光，搭配浅灰色哑光地面背景，突出网格结构的通透感与线条韵律，通过光影变化凸显杆件交叉处的立体层次。结构设计上，该编织网格采用双向螺旋交错的排布逻辑，杆件在交叉位置形成稳定的受力支撑结构，既保留了圆柱形构件的整体轮廓特征，又通过镂空设计大幅降低整体重量，同时具备良好的径向形变能力，弯折形态的网筒验证了该结构在曲面适配场景下的可塑性，可通过调整螺旋参数适配不同曲率的筒状造型需求。设计过程中优先保证杆件路径的连续性，避免出现尖锐转折，所有交叉位置均做平滑过渡处理，既提升视觉流畅度，也为后续结构力学验证、3D打印实物制作提供合理的模型基础，整体造型兼具结构美感与功能拓展性，可作为镂空防护筒、装饰性结构件、轻质支撑构件的设计参考，建模过程中同步完成参数关联，可通过调整圆柱直径、杆件粗细、螺旋升角、网格密度等参数快速生成不同规格的同类型编织网结构，提升设计复用效率。
