十字轴式万向传动连接结构三维建模

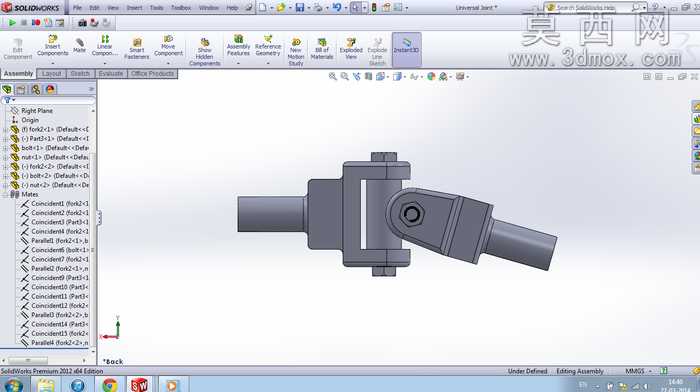

本模型为十字轴式万向节传动结构，采用三维参数化建模方式完成整体装配设计，建模过程严格遵循机械传动零件的设计规范，先完成各子零件的独立建模，再按照实际装配约束关系完成总装搭建。建模时首先梳理万向节的组成结构，包含两端传动轴叉、中间十字连接轴、轴套定位结构、连接紧固件等部分，每个零件的尺寸参考通用传动件的设计参数设定，保证各配合部位的尺寸公差符合装配逻辑。在零件建模阶段，针对轴叉部分，通过草图绘制叉体的截面轮廓，利用拉伸、切除等特征完成叉体主体结构，再对轴孔配合面做精细化处理，保证与十字轴的配合间隙符合转动要求；针对中间十字轴零件，通过基准面定位四个轴颈的位置，保证各轴颈的同轴度、垂直度公差满足传动需求，对轴颈的接触面做光滑过渡处理，减少传动过程中的应力集中。装配阶段按照实际装配顺序添加配合约束，首先将十字轴与一端轴叉通过同轴心约束完成连接，保证十字轴可在轴叉内绕轴颈轴线灵活转动，再将另一端轴叉与十字轴的剩余两个轴颈添加同轴心配合，同时添加两端传动轴的轴向定位约束，避免装配体出现多余自由度，保证万向节可实现两轴之间不同角度的动力传递，模拟实际工况下的角向补偿功能。材质设定上，整体结构采用合金结构钢材质，对配合接触面添加抛光质感的材质表现，非配合面保留金属哑光质感，清晰区分不同功能的结构面。模型完整还原了万向节的内部连接结构，各零件之间无干涉，可直观展示万向节实现变角度动力传递的工作原理，结构设计兼顾了传动过程中的结构强度与转动灵活性，可用于传动系统的结构演示、运动仿真分析以及相关机械设计的参考使用，设计计算参考成熟的机械零件设计资料，保证结构参数的合理性与实用性。
