红色透明U型连接固定座结构设计

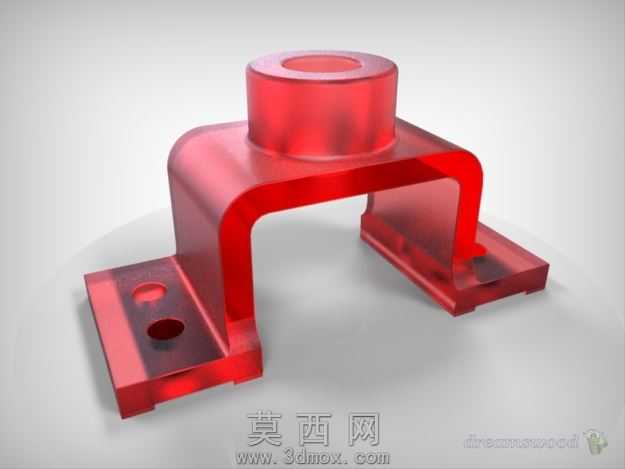

本作品为一款U型结构的连接固定座三维建模练习作品，建模过程采用SolidWorks软件完成，整体建模逻辑遵循实体建模的基础流程，先绘制主体截面草图完成凸台拉伸，再通过切除拉伸完成各安装孔位的结构制作，最后通过圆角命令处理所有棱边的过渡结构，避免尖锐棱角带来的应力集中问题，同时让整体外观更符合工业塑料件的设计特征。模型整体采用对称式U型桥接结构，顶部设置圆柱形凸台作为外接接口，凸台中心预留贯通安装孔，可用于对接管路或轴类零件；两侧向下延伸的支撑臂底部连接水平安装翼板，翼板上分别设置圆形通孔与沉头孔，可适配不同规格的紧固件完成部件的安装固定，整体结构形成稳定的桥接支撑形态，可在设备中起到间隔支撑、管路固定、部件连接的作用。材质渲染阶段采用半透明红色聚碳酸酯塑料材质，调整材质的折射参数与透光率，模拟工程透明塑料的视觉质感，同时添加环境反射效果让材质表现更具真实感，渲染时采用柔和的影棚布光，突出模型的结构轮廓与材质通透特性，清晰展现各部位的壁厚变化与结构衔接关系。作为基础建模练习作品，该模型重点练习了对称结构的草图绘制、拉伸特征的参数控制、圆角特征的顺序应用，以及塑料件壁厚的均匀化处理，整体壁厚保持一致，符合注塑零件的工艺设计要求，避免出现壁厚不均导致的注塑缺陷，各孔位的位置尺寸均遵循机械设计的通用规范，安装孔的间距、孔径均适配常用的紧固件规格，具备基础的结构合理性，可作为机械建模入门阶段的参考练习案例，帮助初学者掌握实体建模的基础操作逻辑与塑料零件的基础设计要点。
