L型双铰接安装支座机械零件设计

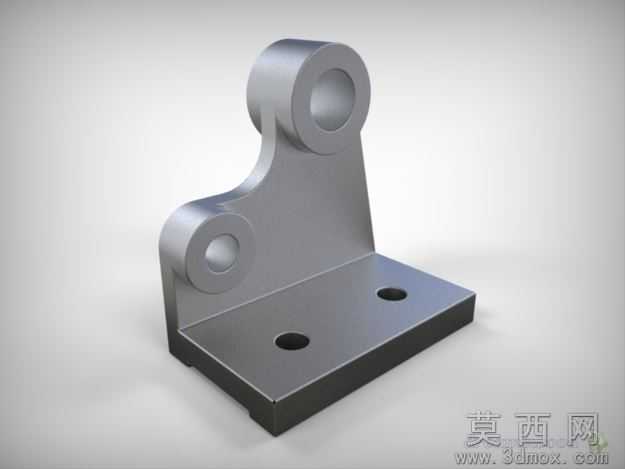

本作品为一款L型结构的铰接安装支座零件，采用三维参数化建模方式完成整体结构设计，建模过程中首先以底部矩形安装底板为基准特征，绘制带两个同轴安装通孔的底板草图，通过拉伸凸台命令生成具有标准厚度的底座实体，保证底板底面为完全平整的安装贴合面，两个安装孔的孔位间距、孔径尺寸均按照通用安装标准设定，可适配常规规格的螺栓紧固件完成底座固定。在底板的垂直侧端面上，通过拉伸生成向上延伸的弯臂支撑结构，弯臂与底板的衔接处采用平滑圆弧过渡设计，既避免了直角结构带来的应力集中问题，也让零件整体的受力传递路径更加顺畅，提升结构的抗载荷能力。弯臂的上下两端分别设计有两个直径不同的同轴铰接通孔，上端铰接孔直径更大，用于承受主要的铰接载荷，下端铰接孔直径稍小，用于辅助限位或连接次级联动部件，两个铰接孔的内孔面均设置为光滑圆柱面，可与配套的铰接销轴形成间隙配合，满足铰接转动的使用需求。材质设定上选用常用的碳素结构钢材质，渲染过程中为实体赋予哑光金属质感，调整环境光与反射参数，还原锻钢零件经过基础机加工后的真实表面质感，清晰呈现零件的棱边、倒角、圆弧过渡等结构细节。设计过程中充分考虑零件的加工工艺性，所有非配合面的棱边均设置了微小的倒角工艺，避免加工后产生锋利毛刺，铰接孔与安装孔的端面均做了平整处理，保证装配时的贴合精度，整体结构紧凑，受力合理，可作为机械传动、连杆机构中的铰接支撑部件使用，建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整孔位尺寸、臂长、板厚等参数，适配不同的安装场景与载荷要求。
