这款11kW规格的变频驱动装置,核心适配三相380V到480V电压等级的工业异步电机,额定输出对应15英制马力的负载能力,在常规工业传动场景里覆盖了绝大多数中小型输送线、风机泵类、机床主轴辅传的驱动需求。做结构建模的时候最先要明确的是安装边界,这类壁挂式变频单元的安装孔位完全遵循同功率段低压工控产品的通用排布逻辑,背部四个固定沉孔的中心距要和电控柜内的安装梁预留尺寸完全匹配,柜体安装时要在设备上下方预留至少100mm的散热通风间隙,左右侧预留20mm的走线空间,避免动力线缆弯折半径不足挤压接线端子。

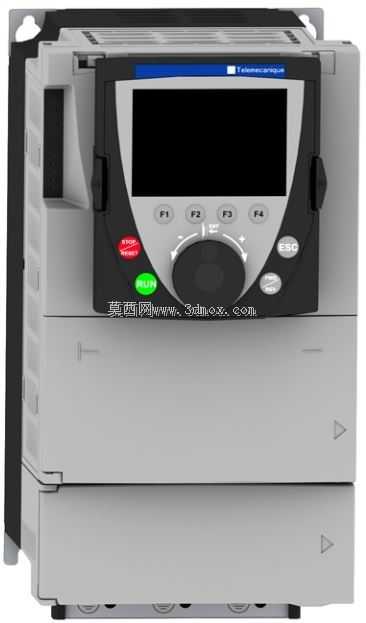

从实际使用场景来看,这类驱动装置大多集成在设备电控柜的中层安装区,上方排布断路器、接触器等配电元件,下方预留出线空间接电机动力线与编码器反馈线,正面的操作面板要和柜门上的观察窗位置对齐,方便现场操作人员不用打开柜门就能调整参数、查看运行故障代码。面板区域的人机交互设计做了明确的功能分区:带背光的液晶显示屏居中布置,下方的导航旋钮兼顾参数选择与数值调整,周围的功能按键分别对应启动、停止、复位、菜单确认操作,红色停止按键做了凸起防误触设计,绿色启动按键做了凹陷处理,避免现场巡检时误碰导致设备异常启动。

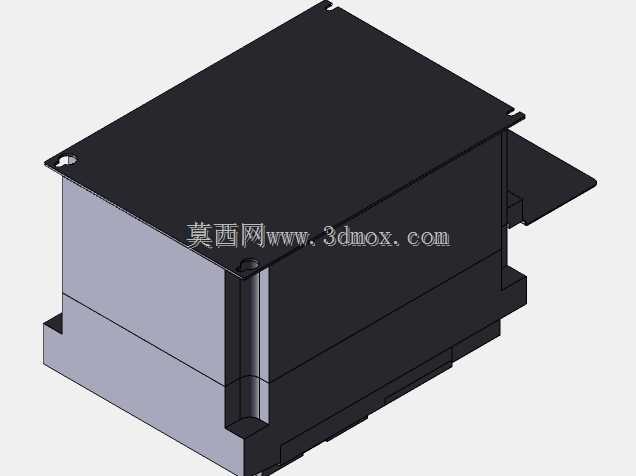

建模过程中要注意外壳的分件逻辑,主体外壳采用阻燃ABS工程塑料注塑成型,上下段的拼接缝做了错位止口设计,能达到IP20的防护等级,防止车间内的金属碎屑、灰尘落入内部功率单元。侧面的散热格栅是和外壳一体注塑的,格栅的倾斜角度刚好引导内部散热风道的气流从下往上流通,把IGBT模块、整流桥工作时产生的热量带出设备外,建模时不要把格栅做成直通孔,要还原实际的倾斜导流结构,不然做散热仿真的时候气流走向会和实际情况出现偏差。主接线端子区布置在设备下部,分为动力进线端子、电机出线端子、制动电阻接线端子、控制信号端子几个独立区域,每个端子区都带独立的塑料防护盖板,盖板上印有清晰的端子标识,建模时要预留端子压线的空间,不要把端子和盖板做干涉。
从功能设计逻辑上,这款驱动装置支持V/F控制、矢量闭环控制多种模式,能适配普通异步电机、变频专用电机不同的负载特性,低速段输出扭矩能达到额定扭矩的150%,满足传送带重载启动、机床主轴低速切削的工况需求。设备正面的操作面板支持热插拔,现场调试时可以把面板拆下来通过延长线引到柜门外操作,面板和主体的连接接口做了防呆设计,反插无法装入,建模时要还原接口的定位卡扣结构。设备顶部预留了通讯扩展卡的安装槽位,可以加装Profinet、Modbus等不同协议的通讯模块,接入工厂的工业自动化网络,实现远程参数调整与运行状态监控,扩展槽的盖板在未装扩展卡时是和顶部外壳齐平的,加装模块后替换对应盖板即可,不需要改动主体外壳结构。
做三维装配验证的时候,要特别注意设备深度方向的尺寸,这类11kW功率段的变频单元深度普遍在200mm以上,电控柜深度如果小于300mm就会出现柜门无法关闭的问题,接线时动力线的弯曲半径要大于线缆直径的5倍,所以设备后部和安装板之间要预留至少30mm的走线空间。设备两侧的固定卡扣是用来快速卡装在DIN导轨上的,小功率机型可以直接卡轨安装,11kW这个规格因为重量较大,必须配合背部的四个安装孔用螺丝固定在安装板上,卡扣只做辅助定位用,建模时不要把卡扣做成主要承重结构,要还原实际的承重逻辑。
在不同行业的应用里,这款驱动装置的安装配套方式也有区别:在输送线场景下,一般会搭配制动电阻使用,吸收电机减速时回馈的能量,避免设备过压报警;在风机泵类场景下,会加装EMC滤波模块,减少对电网的谐波干扰;在机床传动场景下,会搭配编码器反馈卡,实现高精度的速度闭环控制。建模时可以根据不同的应用场景,预留扩展配件的安装位置,方便后续做整机装配的时候快速搭配对应的附属元件,不用反复修改主体模型的结构。
