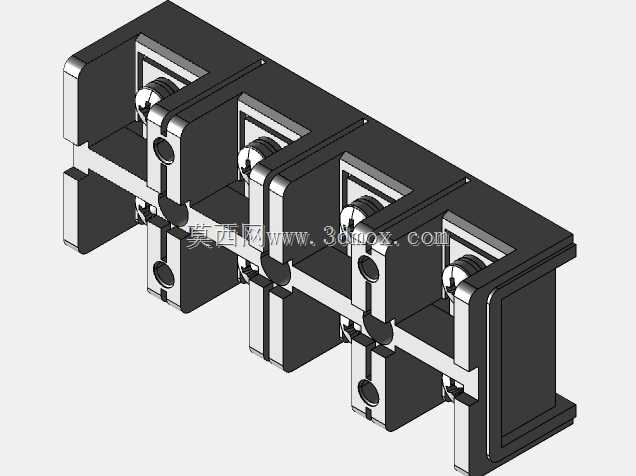

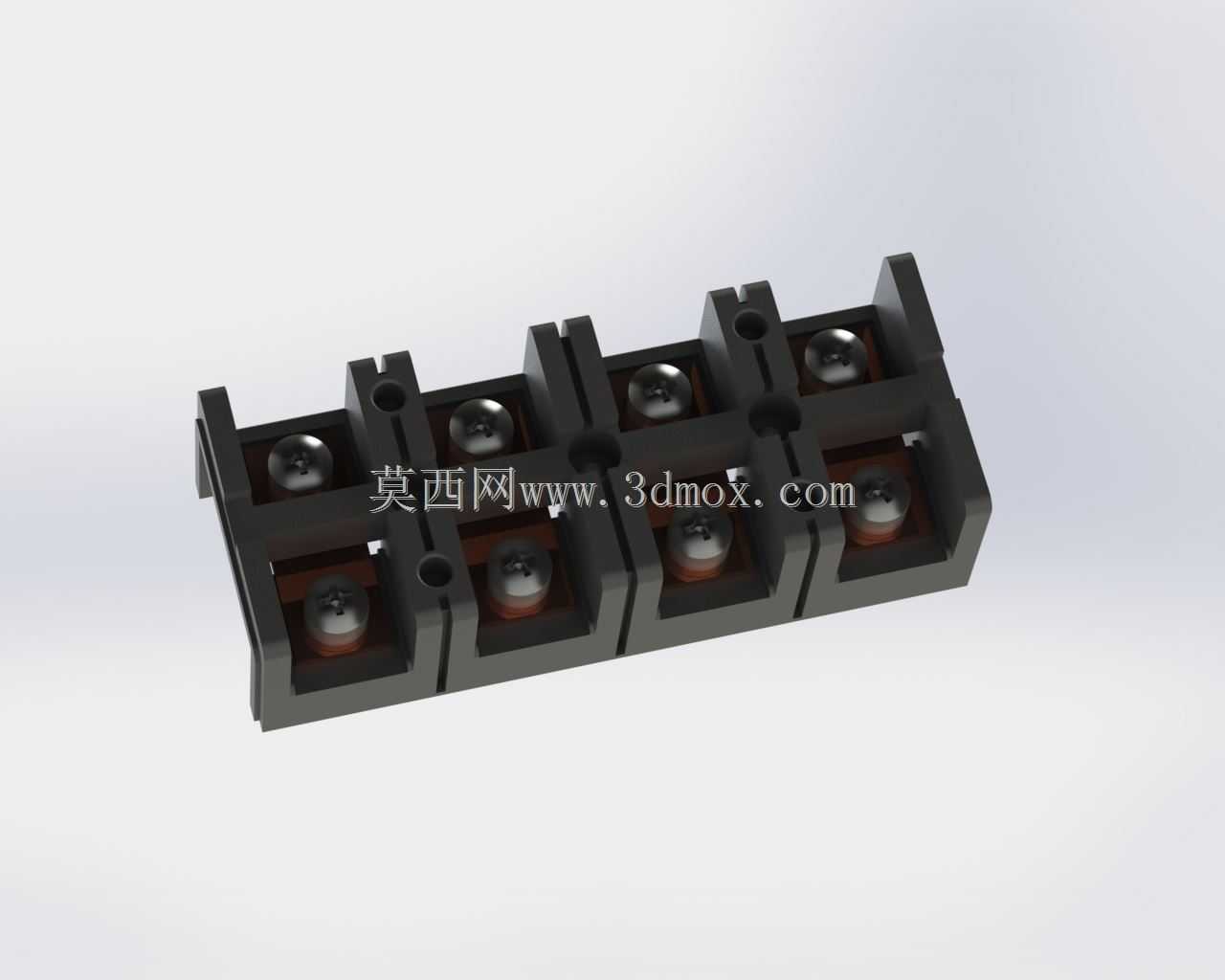

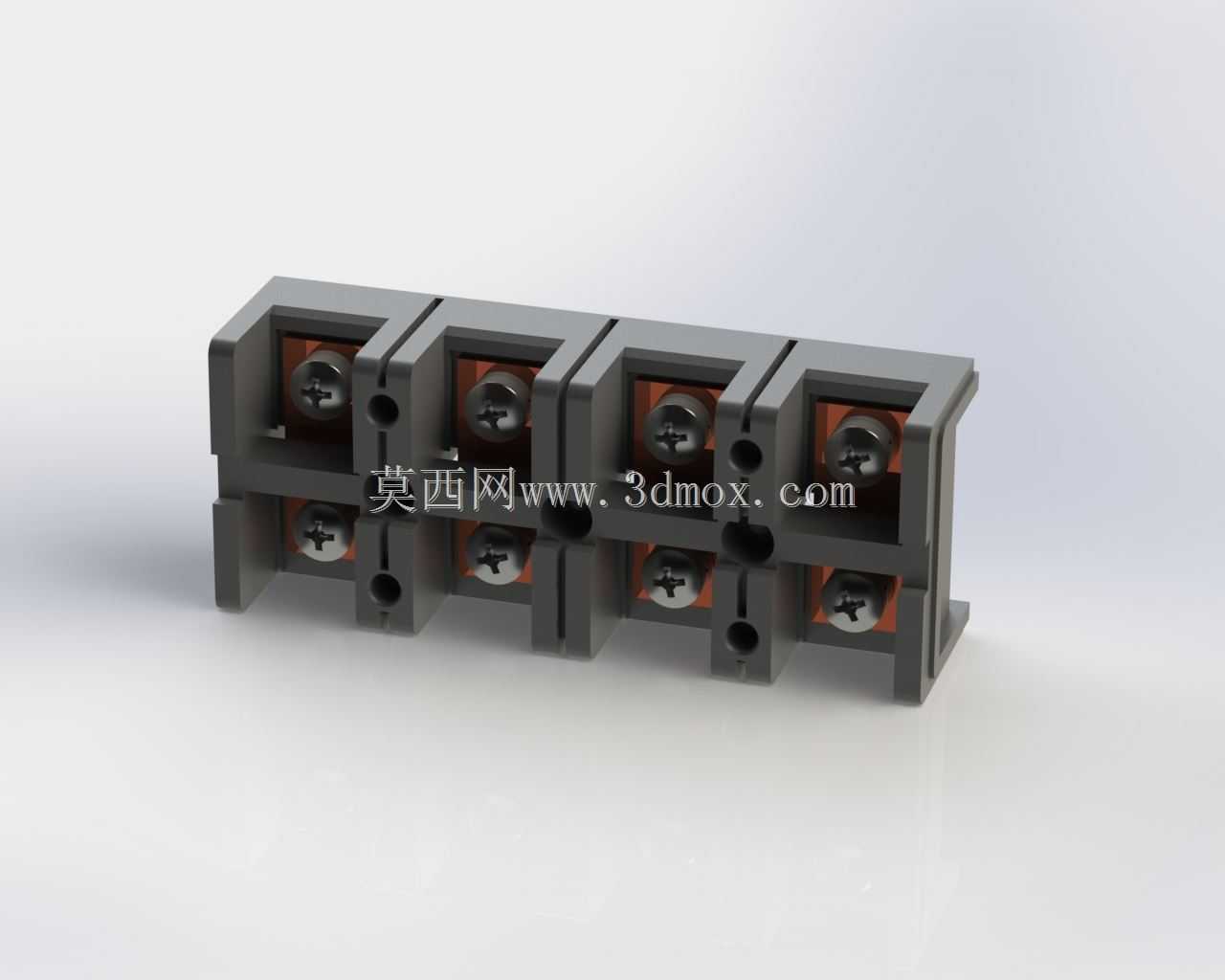

四工位大电流接线端子结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:921100
  • 四工位大电流接线端子结构设计
  • 四工位大电流接线端子结构设计
  • 四工位大电流接线端子结构设计

  这款四工位大电流接线端子,主要面向低压配电、电源变压器输出侧、大功率工业设备进线端的线缆接续场景,额定适配600V电压等级、100A载流需求,是电气回路中实现多股大截面导线可靠接续、分线的核心连接件。从实际工程应用来看,这类端子常被用在机床控制配电柜进线端、大功率加热设备电源接线处、光伏逆变器直流侧汇流位置,替代传统的导线铰接、烫锡包扎工艺,既能够降低现场接线的施工难度,也能减少长期运行中接头氧化、松动导致的发热打火隐患。

  从结构设计思路来看,整个端子采用模块化拼接思路,单极端子单元可根据实际接线需求组合成不同极数,本次呈现的四极结构刚好适配三相四线制的配电接线需求,每个单元之间设置有定位卡槽与隔离挡边,安装时相邻单元卡接到位后不会出现横向窜动,同时极间的绝缘挡边高度高于接线螺丝的顶端,能够避免不同极之间的金属异物搭接造成短路风险。端子的基座采用高强度绝缘工程塑料材质,具备足够的耐热性与抗冲击性能,能够承受接线时螺丝锁紧的压力,长期在额定载流的温升环境下不会出现形变、脆化问题。

  载流部件的设计上,每个接线位采用压线框配合锁紧螺丝的结构,螺丝采用内六角或者一字开槽的通用拧紧结构,现场施工时用常规螺丝刀即可完成锁紧操作,压线框的接触面做了防滑齿纹处理,当导线插入后拧紧螺丝,压线框会均匀压合在导线线芯上,既不会因为压力过大损伤多股铜芯,也能保证足够的接触面积,降低接触电阻,避免长期运行时接头发热。每个接线位的两侧都设置有对应的导线穿入孔,能够适配16平方毫米及以下的多股铜芯导线接入,穿线孔的边缘做了倒角处理,穿线时不会刮伤导线的绝缘层。

  安装边界与外形尺寸方面,整个端子块采用导轨式安装结构,底部的卡扣适配行业通用的35mm标准DIN导轨,现场安装时只需将端子底部卡扣卡在导轨上即可完成固定,不需要额外打孔安装,拆卸时用螺丝刀撬动卡扣即可快速取下,方便柜内元器件的布局调整。端子的整体宽度按照四极拼接后的尺寸控制,相邻接线位的中心距留有足够的安全间隙,既满足电气间隙的安规要求,也能保证接线时扳手或者螺丝刀有足够的操作空间,不会因为间距过小导致操作时触碰相邻极的带电部件。端子的高度方向做了扁平化设计,安装在柜内导轨上后,不会占用过多的柜内纵深空间,适配深度较浅的壁挂式配电箱安装需求。

  从实际使用的可靠性角度考虑,每个锁紧螺丝都设置有防脱结构,完全拧松时螺丝不会从基座上脱落,避免现场施工时螺丝掉落丢失,影响接线效率。端子的绝缘基座表面做了哑光防滑处理,表面不易积灰,日常运维时擦拭清洁也比较方便。相邻极之间的隔离筋厚度经过校核,即使在高湿、凝露的恶劣工况下,也能保证极间的绝缘电阻满足安规要求,不会出现爬电击穿的问题。在大电流长期通电的工况下,载流部件采用高导电率的铜质基材,表面做镀锡处理,抗氧化能力强,长期运行的接触温升能够控制在标准允许的范围内,不会因为过热导致绝缘基座老化失效。

  在设备选型匹配时,这类端子需要根据实际回路的额定电流、接线线径、安装空间来选择对应的极数,四极结构刚好覆盖常见的三相带零线的配电场景,不需要额外拼接单极端子,减少现场组装的工作量。端子的整体结构没有多余的复杂部件,零部件数量少,装配工艺简单,批量生产时的一致性容易控制,同时后期运维时如果单个极出现损坏,也可以单独更换对应的单元,不需要整体更换整个端子排,降低运维成本。对于结构设计人员来说,在做配电柜、大功率电源设备的三维布局时,这类标准端子的模型可以直接导入装配体,提前预留好安装空间、接线操作空间以及导线的弯曲半径,避免实际生产装配时出现空间干涉、接线操作困难的问题,提升整体设计的准确性,减少现场改造成本。
