明纬LRS系列开关电源外壳结构设计

　　在工业控制设备的配电环节里，小功率开关电源的选型与结构适配一直是结构工程师绕不开的细节，这次梳理的明纬LRS-75系列两款电源的三维结构，刚好覆盖了12V与24V两种工控场景最常用的输出规格，两款产品共用同一套外壳框架尺寸，这一点在做机柜布局规划时能省不少适配的功夫。

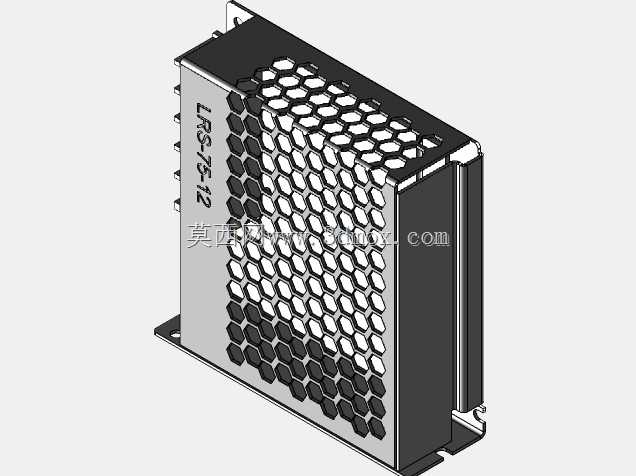

　　从实际应用场景来看，这类75W功率等级的开关电源，大多用在小型PLC控制柜、传感器配电回路、工业触摸屏供电、小型步进电机驱动前端供电这类场景，安装位置通常是机柜内部的DIN导轨或者侧板螺丝固定位，所以外壳的安装孔位、整体长宽高的边界尺寸，直接决定了机柜布局时的空间预留是否合理。很多刚入行的结构工程师做机柜布局时，容易只看电源的标称功率参数，忽略外壳的突出结构、接线端子的操作空间，最后出现接线时螺丝刀伸不进去、或者电源和旁边的线槽、继电器距离太近影响散热的问题，这个三维模型把外壳的蜂窝散热孔、底部安装固定耳、前端接线端子的槽位结构都做了还原，能直接在装配环境里模拟干涉检查。

　　从产品功能特性对应的结构设计来看，外壳顶面的蜂窝状开孔不是随意排布的，每一个开孔的位置都对应内部PCB板上发热元件的排布区域，开关电源工作时，整流桥、开关管、变压器这几个核心发热件的热量需要通过空气对流散出，蜂窝孔的密度在靠近发热元件的区域更高，既保证了通风面积，又不会因为开孔过大降低外壳的结构强度，毕竟工业场景里难免有装配时的磕碰、现场运维时的工具剐蹭，外壳如果刚度不够，很容易变形挤压内部PCB造成短路。外壳侧面的翻边结构做了双层折边处理，既可以提升外壳的抗扭刚度，也能在装配时作为上下盖扣合的定位基准，减少装配时的错位公差。

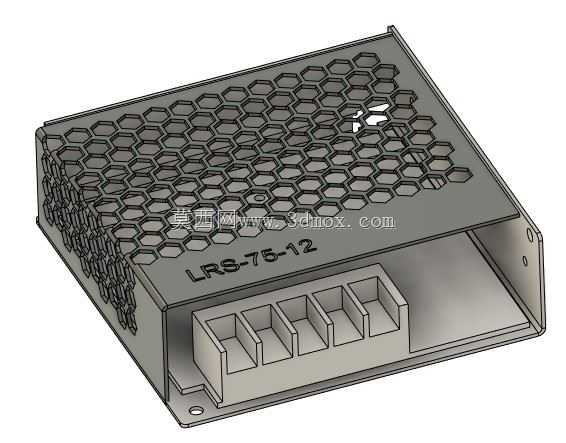

　　两款不同输出电压的型号共用框架尺寸的设计，其实是供应链端通用化设计的典型思路，对于设备厂商来说，不管选12V给指示灯、小型直流风扇供电，还是选24V给传感器、中间继电器供电，都不需要在机柜里预留不同的安装空间，也不用准备两种规格的安装固定片，能减少BOM里的辅料种类，降低仓储和装配的出错概率。前端的接线端子槽做了分隔式的挡墙设计，每个接线位之间的挡墙刚好能把不同极性的接线柱隔开，避免现场接线时铜线丝外露造成的极间短路，端子槽的下沉深度也做了适配，接完线之后盖上端子保护盖，不会出现导线被外力扯松的情况。

　　做三维建模的时候，这类工业电源的结构还原不需要把内部每一个电子元件都建出来，毕竟结构工程师用到这个模型的时候，核心是做装配干涉检查、安装空间预留，所以外壳的外轮廓尺寸、安装孔的孔位坐标、接线端子的操作空间、散热孔的避让区域是建模的核心重点。比如底部的两个安装固定耳，孔的中心距、孔的直径、固定耳距离外壳底面的高度，这些尺寸直接决定了安装时螺丝的规格选择、安装面的平整度要求，如果建模时把固定耳的高度做偏了，实际装配时就会出现电源装上去之后外壳翘曲、和安装面之间有缝隙的问题。还有外壳顶面的品牌型号丝印位置，虽然不影响装配，但在做设备的BOM可视化、运维手册配图的时候，准确的丝印位置能让运维人员快速识别电源型号，减少排查故障的时间。

　　从安装边界的角度来说，这个系列电源的外壳宽度、深度、高度都属于紧凑型设计，比同功率的老款明纬电源体积小了近三分之一，这也是现在工业元件小型化趋势的体现，在做小型壁挂式控制箱、桌面式小型设备的内部布局时，这种小体积的电源能节省更多的空间给其他核心元件。不过要注意的是，虽然体积做小了，但散热所需的周边空间不能省，建模时在电源的上下左右都要预留出至少10mm的通风间隙，尤其是顶面的散热孔位置，不能被线槽、走线或者其他元件挡住，否则会影响散热效率，导致电源过热保护甚至寿命缩短。另外，外壳的金属材质是镀锌钢板，建模时的材质属性也要匹配，镀锌钢板的刚度、表面处理的质感都和冷轧板喷塑有区别，在做渲染出图或者装配仿真的时候，准确的材质属性能让整体装配效果更贴近真实产品。

　　很多工程师在选型时容易忽略电源外壳的接地端子位置，这个模型里外壳侧面的接地螺丝位也做了还原，接地端子距离安装面的位置、螺丝的规格，都关系到现场接线时的接地可靠性，工业现场的电磁环境复杂，电源外壳的可靠接地是抑制电磁干扰、保证设备稳定运行的重要细节，建模时还原这个位置，也能在做装配检查的时候确认接地导线的走线路径是否合理，不会和其他结构件产生干涉。
