明纬LRS-450-5交直流开关电源结构设计

　　在工业自动化控制、LED显示屏驱动、低压工控设备供电、通讯基站辅助供电等场景中，小体积大功率的AC-DC开关电源一直是配电环节的核心部件，明纬LRS系列作为量产多年的经典薄型电源产品线，5V输出规格的450W型号常被用于大电流低压供电场景，比如LED点阵屏集中供电、工控IO板卡集群供电、小型自动化设备的主控回路供电等场景，这类应用对电源的安装尺寸、散热冗余、接线可靠性都有明确的工程要求。

　　从结构设计层面看，这款电源采用全封闭金属壳体设计，壳体采用SECC镀锌钢板冲压成型，表面做黑色哑光喷塑处理，既可以提升壳体的抗腐蚀能力，也能在设备内部减少光线反射带来的干扰，同时金属壳体整体作为散热结构的一部分，将内部功率器件的热量通过壳体传导扩散，配合顶部的轴流风扇形成强制风冷风道，风扇采用嵌入式安装，出风口做了环形防护格栅，格栅的开孔角度经过优化，既可以避免大尺寸异物进入风扇扇叶区域，也能减少风阻提升通风效率，风扇供电直接从电源内部辅助绕组取电，无需外部额外供电线路。

　　壳体侧面预留了多组长条状通风开槽，开槽位置对应内部功率MOS管、整流桥、高频变压器等发热器件的安装位置，冷空气从侧面开槽进入壳体内部，带走器件表面热量后从顶部风扇排出，形成完整的散热循环路径，这种风道设计可以在40℃的环境温度下持续满负载输出，满足大多数工业现场的环境温度要求。壳体的接线端采用开放式接线端子排设计，输入端为AC交流接线端子，支持L、N、PE三线接入，PE端子直接与金属壳体连通，实现可靠接地保护，输出端为多组并联的直流接线端子，适配5V大电流输出的接线需求，避免单组端子过流发热，端子排周边做了凸起的绝缘挡边，减少接线时误触相邻端子带来的短路风险。

　　安装边界方面，这款电源采用标准的卧式安装设计，壳体底部预留了四个沉头安装孔位，孔位间距符合通用开关电源的安装尺寸规范，可以直接替换同功率等级的其他品牌薄型电源，无需重新加工安装孔位，壳体整体厚度控制在薄型化设计范围内，可以安装在空间紧凑的设备控制柜内部、LED屏体的内部安装仓、自动化设备的电控仓等空间受限的位置，不会占用过多的安装空间。壳体侧面预留了状态指示灯开孔，电源正常工作时绿色指示灯点亮，方便运维人员快速判断电源的工作状态，无需测量输出电压即可排查供电故障。

　　内部结构布局上，PCB板采用卧式安装固定在壳体底部，功率器件与信号器件分区布局，高频变压器、电解电容、功率管等大尺寸器件布置在靠近通风开槽的位置，输入EMI滤波电路布置在靠近交流输入端的位置，输出整流滤波电路布置在靠近直流输出端子的位置，减少大电流回路的走线长度，降低线路损耗与电磁干扰，PCB板与金属壳体之间预留了绝缘间隙，通过绝缘支柱固定，避免PCB板与壳体接触造成短路风险。内部走线采用短路径设计，高压区域与低压区域之间预留了足够的安全爬电距离，符合安规设计要求。

　　在实际选型应用中，这款5V输出的电源单路最大输出电流可以达到90A，适合集中式低压供电场景，相比分散式小功率电源供电，集中供电可以减少供电线路的数量，简化设备内部的配电布线，同时电源内置过流保护、过压保护、短路保护、过温保护等功能，当输出端出现短路、过载等异常情况时，电源会进入保护状态切断输出，避免故障扩大影响后端设备，故障排除后可以自动恢复输出，减少运维的人工干预成本。

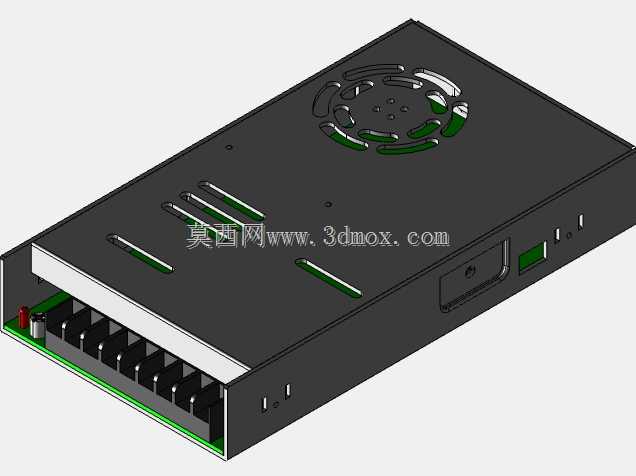

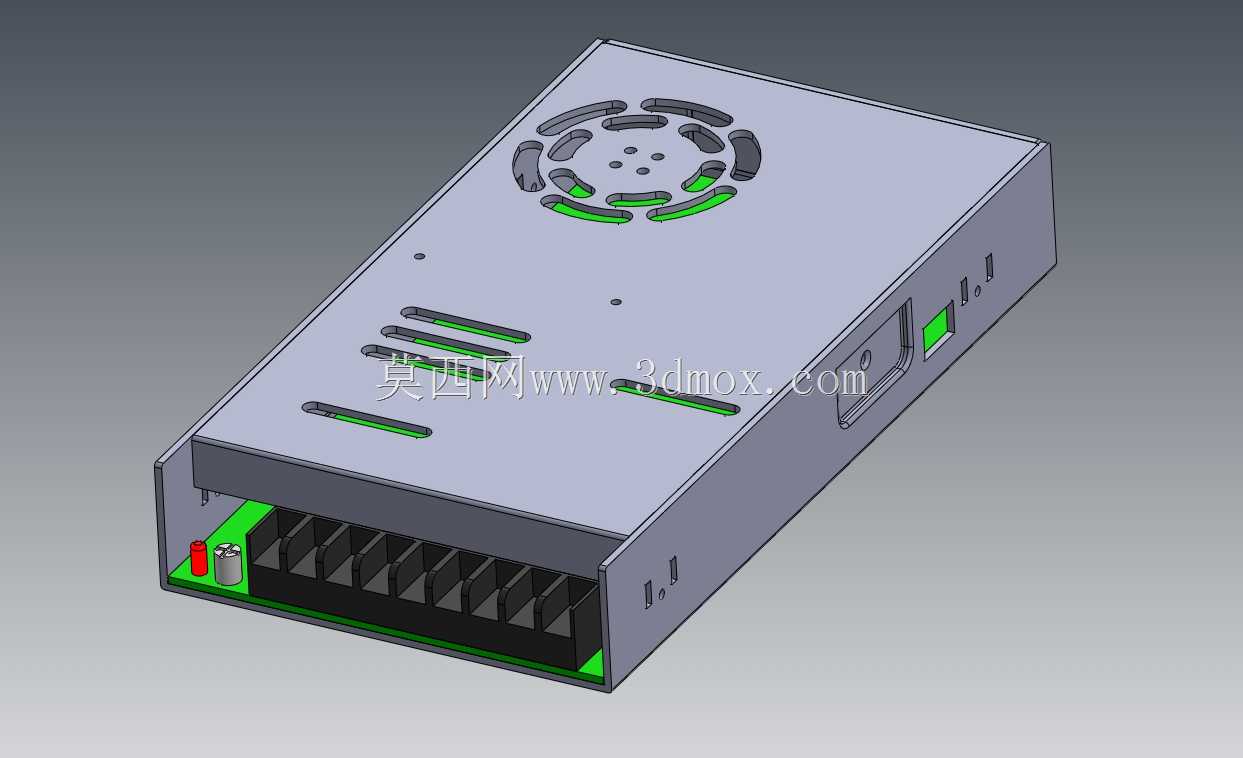

　　建模过程中，对壳体的冲压折弯特征、风扇安装位的卡扣结构、端子排的安装定位特征、安装孔的沉头结构都做了还原，所有配合尺寸都按照实际量产产品的装配公差做了匹配，壳体的拼接缝隙、通风槽的冲压圆角、端子的接线螺丝位置都按照实物比例建模，可以直接用于设备电控系统的布局干涉检查、安装模拟、配电方案的三维可视化设计，帮助结构工程师在设备设计阶段提前确认电源的安装空间、接线空间、散热空间是否满足要求，避免后期样机装配时出现尺寸干涉、散热空间不足等问题。
