ELMASH VA180M8异步三相电动机结构设计

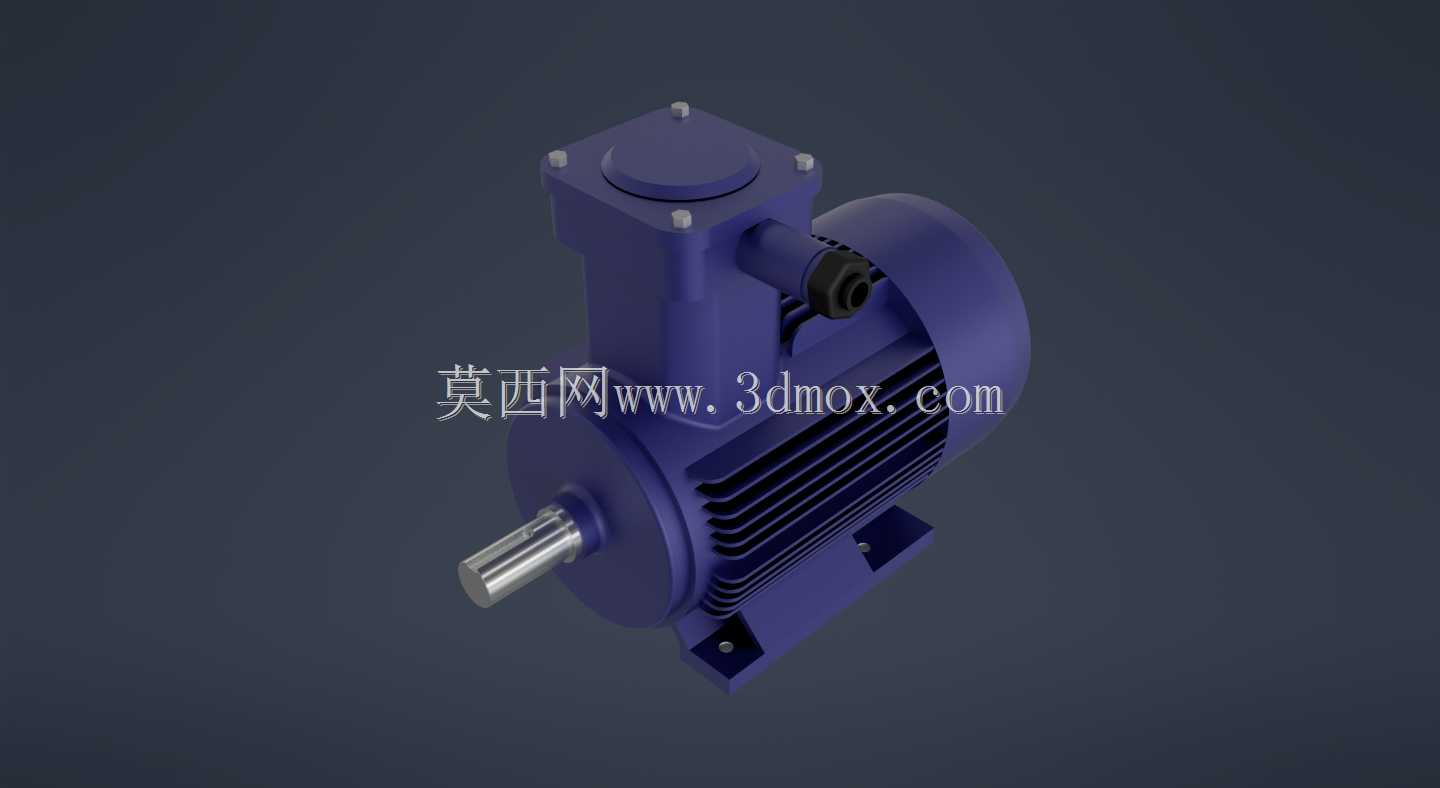

　　这款异步三相电动机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，建模过程中优先考虑了设备配套时的安装边界匹配问题。从实际应用场景来看，这类15kW功率等级的8极异步电机，额定转速约730转每分，适配380-660V宽电压工况，多用于矿山输送设备、中型冶金辅机、建材生产线上的低速大扭矩传动位，比如带式输送机的驱动端、球磨机的辅助传动单元、风机类负载的低速工况配套，这类场景对电机的运行稳定性、安装适配性要求远高于轻量化指标，建模时特意保留了所有安装相关的结构细节。

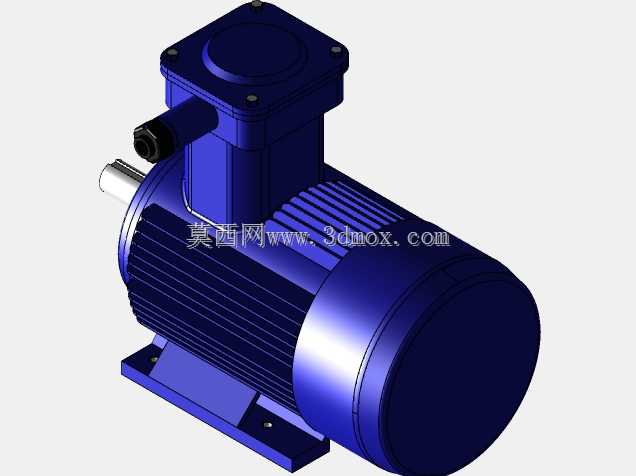

　　从功能特性来看，电机本体采用全封闭风冷结构，机壳表面的散热筋沿轴向均匀排布，筋条高度与间距经过实际工况匹配，能够在连续满负荷运行时保证机壳表面散热效率，避免绕组温升过高影响绝缘寿命。接线盒设置在机壳顶部侧方，采用隔爆型结构设计，接线腔内部预留了足够的线缆弯折空间，适配不同线径的动力电缆接入，同时接线盒的安装方位可以根据现场布线需求调整角度，减少现场布线的弯折应力。输出轴采用标准圆柱形轴伸，带键槽结构，能够与联轴器、皮带轮等传动部件直接配合，轴伸端的密封结构采用双唇口油封，能够阻挡粉尘、水汽进入轴承腔，适配多粉尘、轻度潮湿的工业现场环境。

　　设计思路上，整个建模过程优先保证安装尺寸的准确性，底脚安装孔的孔距、孔径、孔位公差完全匹配通用工业电机的安装标准，不需要额外加工过渡安装板就能直接替换同机座号的其他品牌同规格电机。端盖与机壳的配合止口采用过渡配合公差建模，轴承室的尺寸精度按照深沟球轴承的安装要求设置，保证装配后轴承的同轴度，减少运行时的径向跳动。电机顶部的吊环结构按照整机起吊需求设计，吊环的安装位置与整机重心匹配，起吊时能够保持电机水平，避免安装过程中磕碰轴伸或者散热筋。

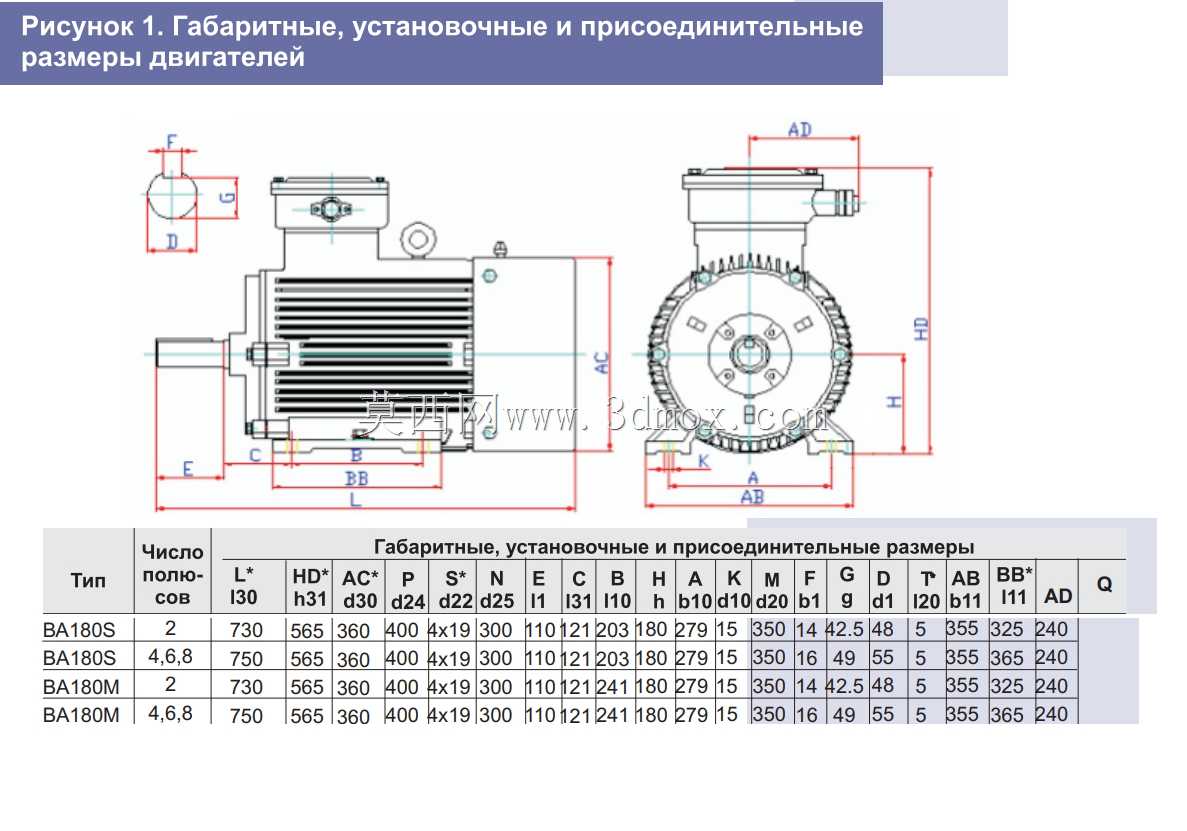

　　外形尺寸与安装边界方面，机座号180M对应的中心高为180mm，底脚安装孔的轴向间距与横向间距严格遵循对应功率等级电机的通用尺寸规范，轴伸长度、直径以及键槽尺寸完全符合传动件配套的标准要求，整机的径向最大尺寸包含散热筋外沿，在做设备布局时不需要额外预留过多的避让空间。接线盒的外伸尺寸也做了精准还原，在做电气布线布局时可以准确预留线缆弯曲半径与接线操作空间，不会出现布局时干涉相邻设备的问题。风罩部分采用钢板冲压结构的形态还原，风罩与机壳的连接卡扣位置准确，拆装时不需要额外拆卸其他部件就能完成风罩清理或者风扇更换。

　　从结构细节来看，电机前后端盖的轴承固定结构完全还原实际结构，前端盖承受径向负载的部分做了加强筋设计，适配皮带传动时的径向拉力，避免长期运行出现端盖变形。转子部分的铁芯与导条结构虽然属于内部结构，但建模时也做了形态还原，能够直观展示电机内部的气隙空间与绕组布置位置，方便做电机原理演示或者拆装教学使用。整机的所有倒角、圆角细节都按照实际加工工艺还原，没有出现尖锐棱角的建模错误，机壳表面的安装螺栓位置、螺栓头尺寸都与实际装配一致，能够直接用于生成工程图或者做装配干涉检查。

　　这类电机在工业现场的配套量极大，准确的三维模型能够帮助结构设计人员在做设备整体布局时快速完成电机选型匹配，提前排查安装干涉、传动对接偏差等问题，减少现场安装时的整改工作量。建模时特意规避了非功能性的装饰结构，所有可见结构都对应实际的功能需求，比如散热筋的排布方向顺着冷却风的流向，吊环的位置避开接线盒操作空间，底脚的加强筋位置对应安装螺栓的受力点，这些细节都能帮助设计人员更准确地理解电机的结构逻辑，在做配套设计时做出更合理的结构方案。
